Приора (ВАЗ-2170). Замена радиатора системы охлаждения

В мастерской, располагающей специальным оборудованием, радиатор можно проверить и отремонтировать.

Вам потребуются: ключ «на 10» (удобнее торцовая головка), отвертка с крестообразным лезвием, пассатижи с длинными тонкими губками.

1. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

2. Снимите электровентилятор радиатора (см. «Снятие и установка электровентилятора радиатора с кожухом»).

3. Снимите звуковой сигнал (см. «Снятие, установка и регулировка звукового сигнала»).

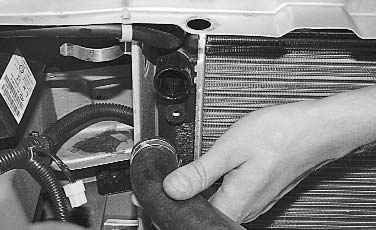

4. Ослабьте затяжку хомута крепления к радиатору подводящего шланга...	5. ...и снимите шланг с патрубка радиатора.

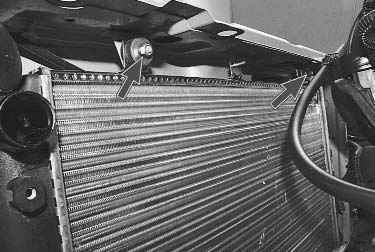

6. Аналогично отсоедините от радиатора отводящий шланг.	7. Отверните две гайки крепления радиатора к кузову.

8. Выньте держатель пароотводящего шланга из отверстия в верхней поперечине моторного отсека.	9. Наклоните радиатор к двигателю. Ослабьте затяжку ленточного хомута пароотводящего шланга…

10. ...и снимите шланг со штуцера радиатора.

Полезный совет Ленточные хомуты крепления шлангов неудобны в пользовании, ими трудно повторно обеспечить герметичность соединения. Рекомендуем при первом отсоединении шлангов заменять ленточные хомуты червячными, имеющимися в продаже.

11. Выньте радиатор вверх.	12. Снимите с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора или извлеките их из отверстий в поперечине, если они остались на кузове. Замените порванные или потерявшие упругость подушки.



13. Извлеките из кронштейнов радиатора резинометаллические втулки. Замените порванные или потерявшие упругость резиновые втулки.

14. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.

15. Проверьте герметичность радиатора, для чего заглушите его патрубки и опустите в емкость с водой, подведя к нему воздух под давлением 0,1 МПа (1 кгс/см²). Не менее 30 с из радиатора не должны появляться пузырьки воздуха. Если радиатор не помещается в емкость полностью, проверяйте его последовательно со всех сторон.

16. Установите радиатор в порядке, обратном снятию, предварительно надев на штифты радиатора подушки нижнего крепления и вставив в кронштейны втулки верхнего крепления.

Полезный совет Чтобы в дальнейшем исключить возможность утечки охлаждающей жидкости, перед подсоединением к радиатору шлангов смажьте патрубки радиатора тонким слоем герметика.

17. Установите электровентилятор и все снятые детали в порядке, обратном снятию.

18. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
