Приора (ВАЗ-2170). Замена прокладки крышки головки блока цилиндров



Приора (ВАЗ-2170). Замена прокладки крышки головки блока цилиндров

Если течь масла из-под крышки головки блока цилиндров не удалось устранить подтяжкой гаек крепления крышки, замените уплотнительный слой герметика.
Вам потребуются: торцовый ключ «на 8», ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвием, кусачки или нож.
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170

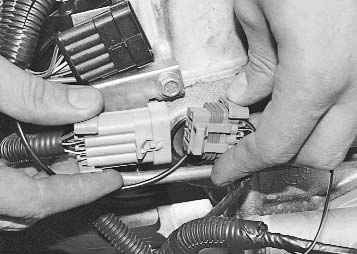

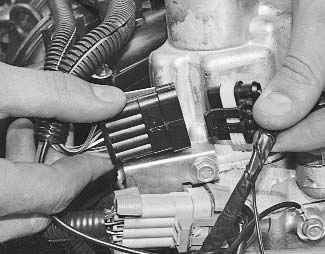

1. Разъедините колодки жгута проводов катушек зажигания…
2. …и жгута проводов форсунок.
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
3. Сжав пальцами защелки, отсоедините колодку жгута проводов катушек зажигания...
4. …и колодку жгута проводов форсунок от переднего кронштейна.
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
5. Отверните ключом «на 10» болты крепления и снимите передний...
6. ...и задний кронштейны.
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
7. Ослабьте затяжку хомута…
8. …и снимите вытяжной шланг системы вентиляции картера с патрубка крышки головки блока.
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
9. Ослабьте затяжку хомута…
10. …и снимите вытяжной шланг системы вентиляции картера с патрубка блока цилиндров.
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170

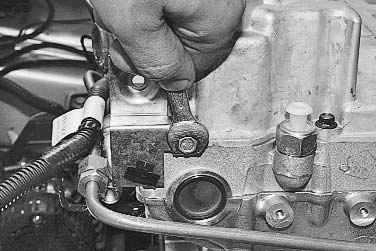

11. Выверните винт крепления кронштейна направляющей указателя уровня масла (щупа)…
12. …и снимите направляющую вместе с указателем.
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170

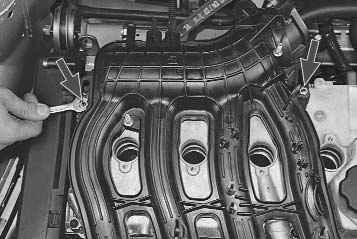

13. Отверните ключом «на 10» две гайки крепления впускного коллектора к крышке головки блока.

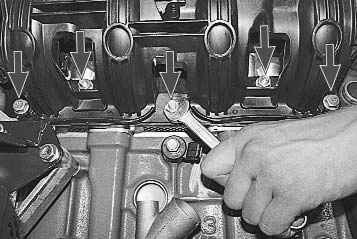

14. Ключом «на 13» отверните три гайки и выверните два болта крепления впускного коллектора к головке блока…
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170

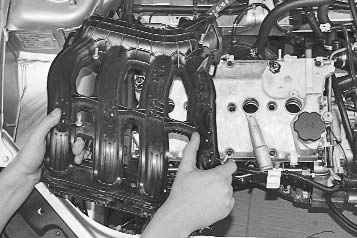

15. …и снимите впускной коллектор.

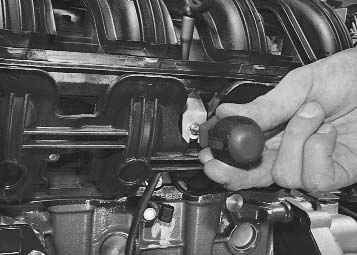

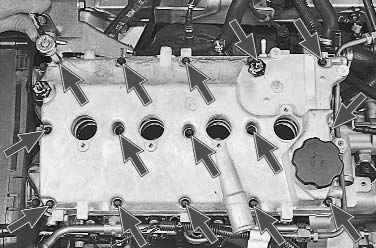

16. Выверните торцовым ключом «на 8» пятнадцать болтов крепления крышки головки блока цилиндров...

5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170
17. ...отожмите крышку от головки блока цилиндров за выступы, расположенные по ее периметру...

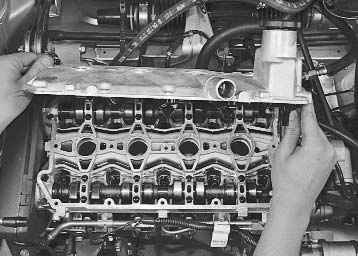

18. ...и снимите крышку.

Примечание
5.11.2 Замена прокладки крышки головки блока цилиндров ВАЗ 2170

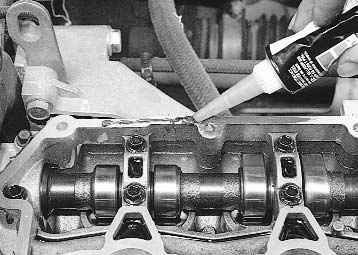

Перед установкой крышки очистите от старого герметика привалочные поверхности головки блока и крышки, обезжирьте их. Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

19. Установите детали в обратной последовательности.
