Приора (ВАЗ-2170). Проверка натяжения ремня привода газораспределительного механизма



Приора (ВАЗ-2170). Проверка натяжения ремня привода газораспределительного механизма

Вам потребуется ключ-шестигранник «на 6».
4.2.5 Проверка натяжения ремня привода газораспределительного механизма ВАЗ 2170
4.2.5 Проверка натяжения ремня привода газораспределительного механизма ВАЗ 2170

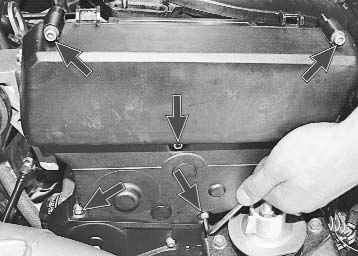

1. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма…

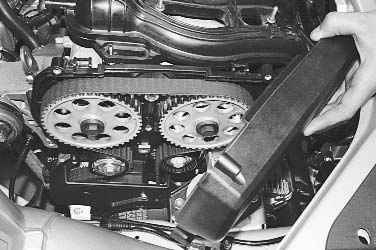

2. …и снимите крышку.
4.2.5 Проверка натяжения ремня привода газораспределительного механизма ВАЗ 2170
4.2.5 Проверка натяжения ремня привода газораспределительного механизма ВАЗ 2170

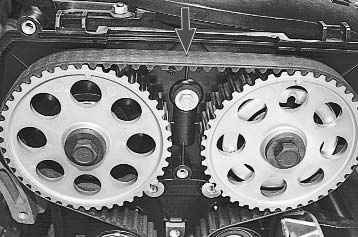

3. Проверьте натяжение ремня привода газораспределительного механизма нажатием пальца с усилием 100 Н (10 кгс) на середину ветви зубчатого ремня между шкивами распределительных валов и измерьте прогиб зубчатого ремня — ремень должен прогнуться не более чем на 5–7 мм.

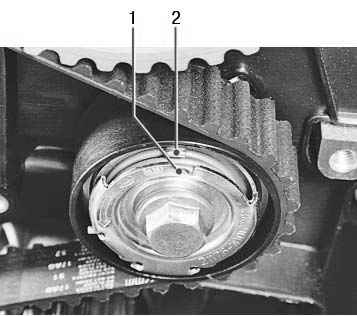

4. Проверка также осуществляется по положению метки 1 на наружной обойме натяжного ролика, которая должна находиться напротив выступа 2.
5. Если состояние ремня привода газораспределительного механизма или его натяжение неудовлетворительное, то соответственно замените ремень или отрегулируйте его натяжение (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»).
6. Установите все детали в последовательности, обратной снятию.
