Приора (ВАЗ-2170). Маршрутный компьютер



Приора (ВАЗ-2170). Маршрутный компьютер

1.4.4 Маршрутный компьютер ВАЗ 2170

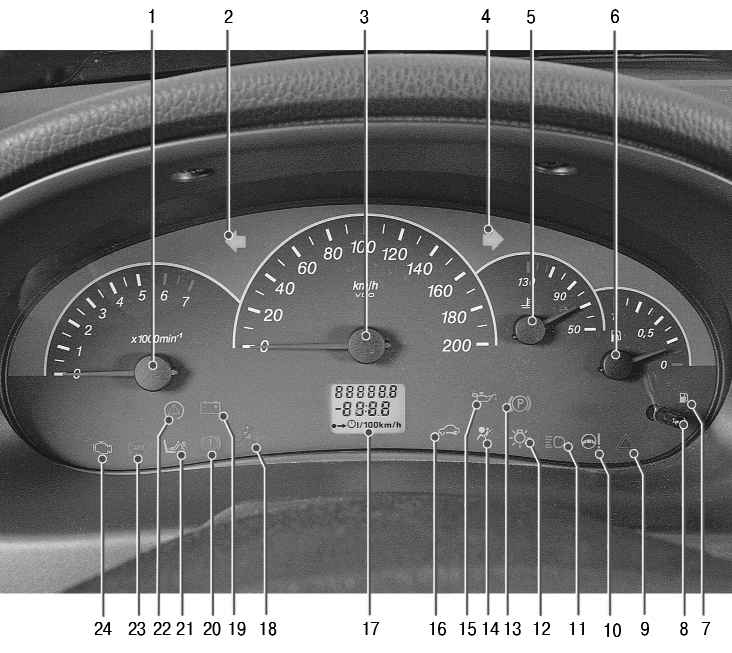

Рис. 1.7. Комбинация приборов

Маршрутный компьютер представляет собой электронное устройство, на жидкокристаллическом дисплее 17 (см. рис. 1.7) которого отображается информация о поездке: наружная температура, время движения, пробег на оставшемся в баке топливе и средний его расход.
На верхнюю строку дисплея выводятся данные о пробеге автомобиля, общем или суточном. Включают нужный режим нажатием кнопки 8 (см. рис. 1.7). Если на дисплее отображается суточный пробег, то для сброса показаний нажмите кнопку 8 и удерживайте ее более 3 с.
На нижней строке отображаются по выбору параметры, указанные в табл. 1.3. Для переключения режимов индикации и управления функциями используются клавиши 1 и 2 на рычаге 5 (см. рис. 1.7) подрулевого переключателя очистителей и омывателей стекол.

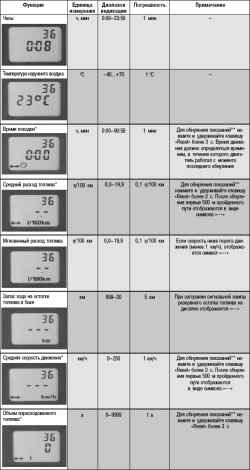

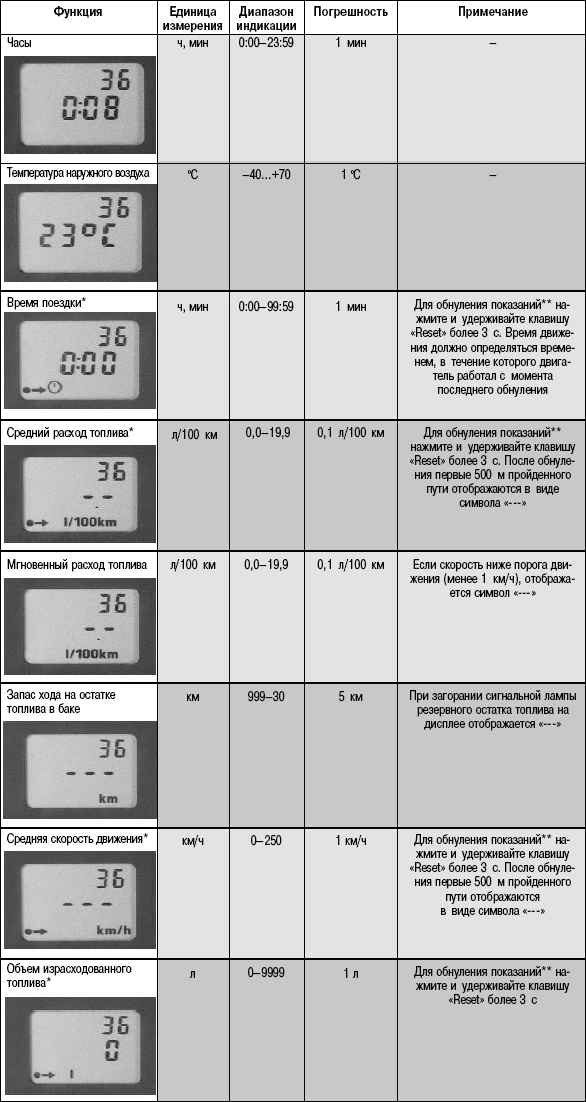

Таблица 1.3 Параметры маршрутного компьютера, отображаемые на дисплее
1.4.4 Маршрутный компьютер ВАЗ 2170
*Значения отображаемых параметров относятся на интервал с момента последнего обнуления.
**Одновременно происходит обнуление следующих функций: время поездки, средний расход топлива, средняя скорость и объем израсходованного топлива.
