Лада Самара (ВАЗ-2108). Замена втулок педалей



Лада Самара (ВАЗ-2108). Замена втулок педалей

12.16.3. Замена втулок педалей

ОБЩИЕ СВЕДЕНИЯ

12.15.3 Замена втулок педалей ВАЗ 2108

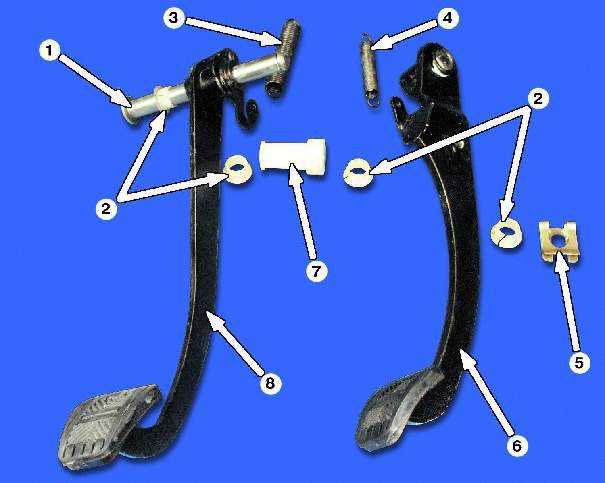

Педали сцепления и тормоза в разборном виде:

1 -  ось педалей
2 -  втулки оси
3 -  оттяжная пружина педали сцепления
4 -  оттяжная пружина педали тормоза
5 -  стопорная скоба
6 -  педаль тормоза
7 -  дистанционная втулка
8 -  педаль сцепления

Предупреждения

или тормоза имеется большой люфт, значит изношены втулки оси педалей и их надо заменить.
также сломанные или растянутые оттяжные пружины педалей.

ПОРЯДОК ВЫПОЛНЕНИЯ

12.15.3 Замена втулок педалей ВАЗ 2108

12.15.3 Замена втулок педалей ВАЗ 2108

12.15.3 Замена втулок педалей ВАЗ 2108

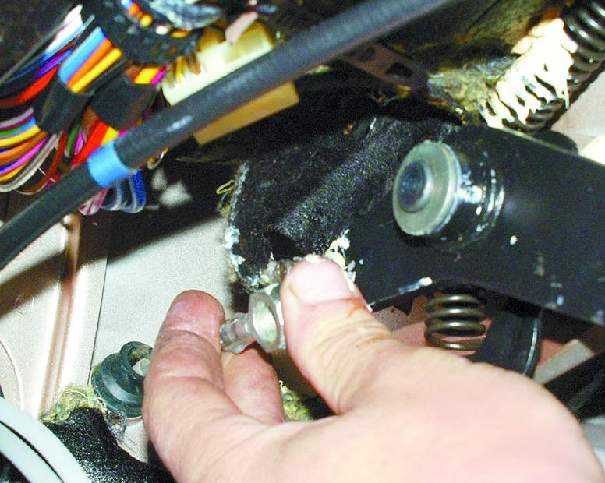

1. Снимите стопорную скобу с пальца педали сцепления.

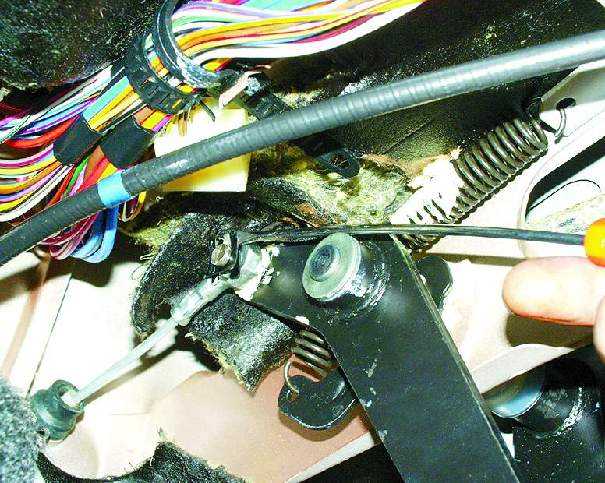

2. Отсоедините наконечник троса от педали сцепления.

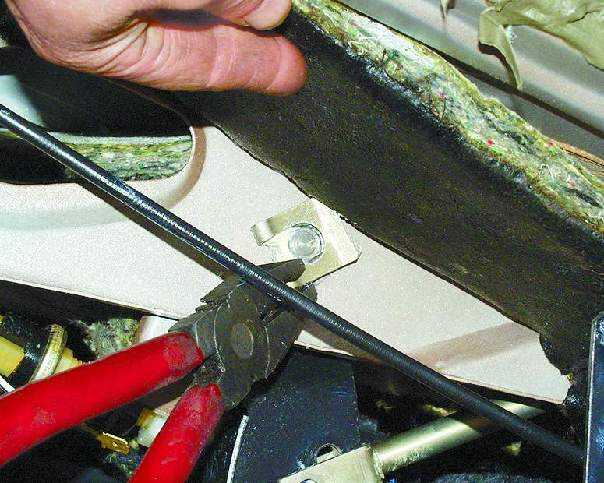

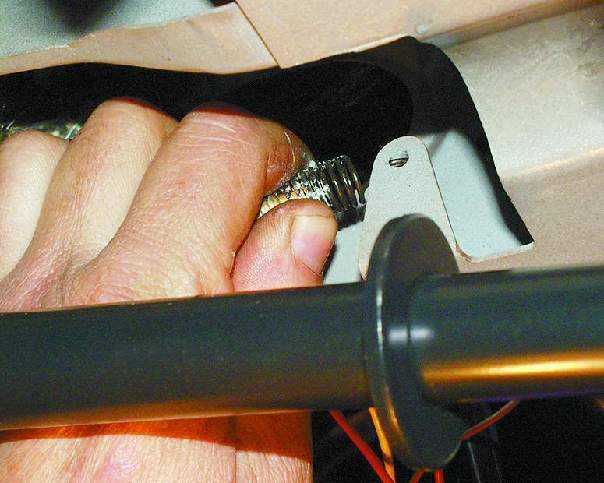

3. Отсоедините оттяжную пружину педали сцепления от кронштейна.

12.15.3 Замена втулок педалей ВАЗ 2108

12.15.3 Замена втулок педалей ВАЗ 2108

12.15.3 Замена втулок педалей ВАЗ 2108

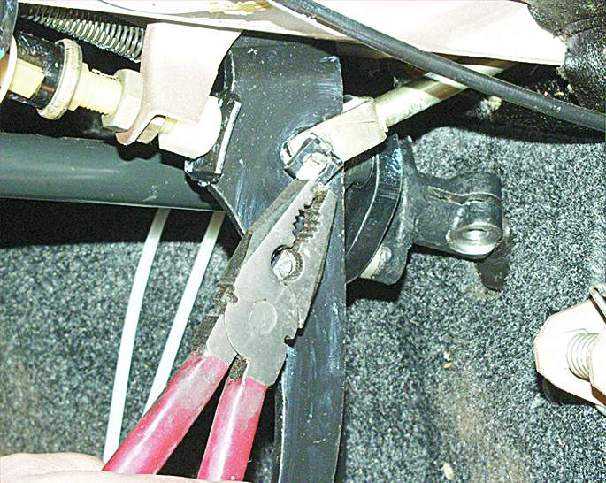

4. Снимите стопорную скобу с пальца педали тормоза.

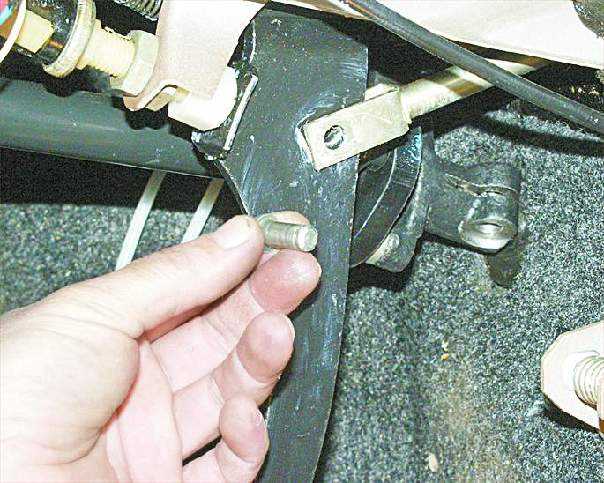

5. Выньте палец педали тормоза.

6. Отсоедините оттяжную пружину педали тормоза от кронштейна.

12.15.3 Замена втулок педалей ВАЗ 2108

12.15.3 Замена втулок педалей ВАЗ 2108

12.15.3 Замена втулок педалей ВАЗ 2108

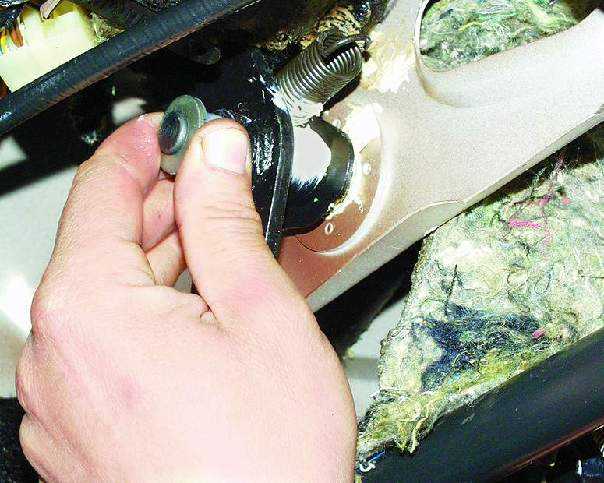

7. Снимите стопорную скобу с оси педалей.

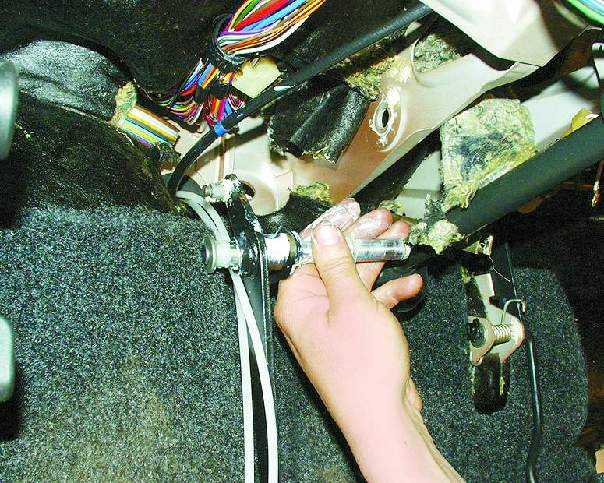

8. Вытяните ось педалей из кронштейна...

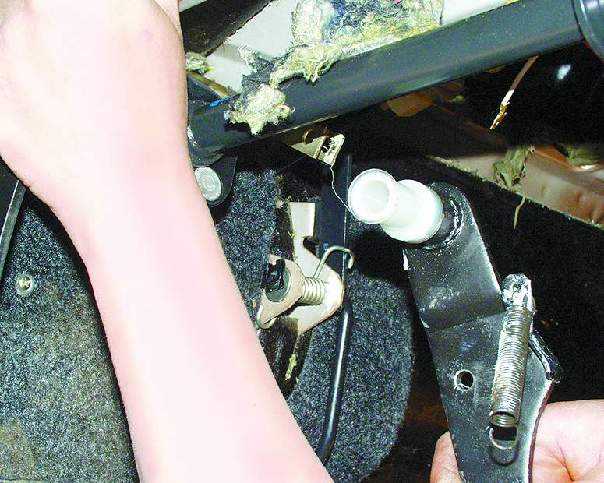

9. ...и снимите с оси педаль тормоза с дистанционной втулкой.

12.15.3 Замена втулок педалей ВАЗ 2108

10. Окончательно выньте ось из кронштейна вместе с педалью сцепления. Снимите педаль с оси и выньте втулки.

11. Установите педали в обратном порядке, предварительно смазав трущиеся детали смазкой Литол-24 или ЛСЦ-15.
