Лада Самара (ВАЗ-2108). Регулировка карбюратора



Лада Самара (ВАЗ-2108). Регулировка карбюратора

11.15. Регулировка карбюратора

11.15.1. Регулировка привода воздушной заслонки

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

карбюратора не курите и не пользуйтесь открытым огнем!

Перед началом:

отсоедините провод от клеммы “–” аккумуляторной батареи и снимите воздушный фильтр.

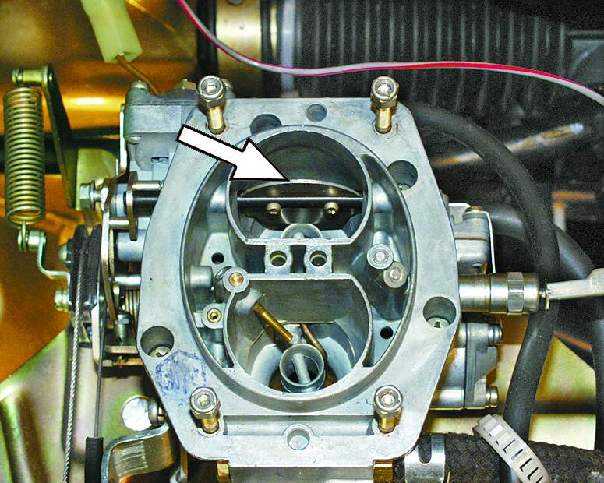

11.14.1 Регулировка карбюратора ВАЗ 2108 Полностью открытая заслонка

ПОРЯДОК ВЫПОЛНЕНИЯ

11.14.1 Регулировка карбюратора ВАЗ 2108

11.14.1 Регулировка карбюратора ВАЗ 2108

11.14.1 Регулировка карбюратора ВАЗ 2108

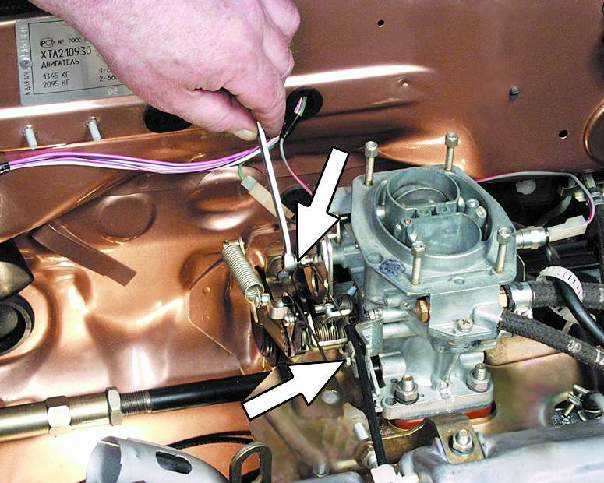

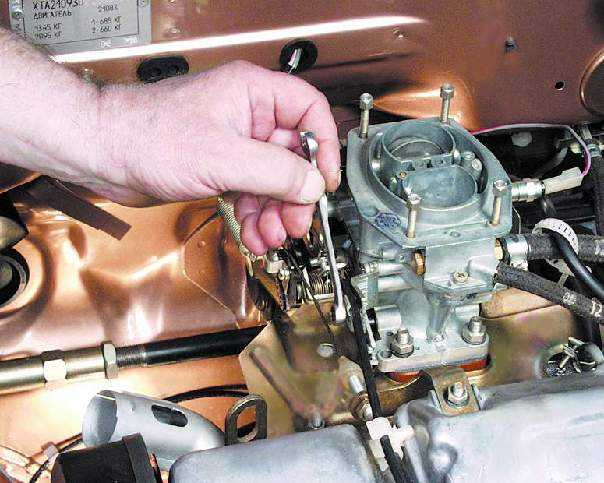

1. Ослабьте затяжку болта крепления тяги к рычагу привода воздушной заслонки.

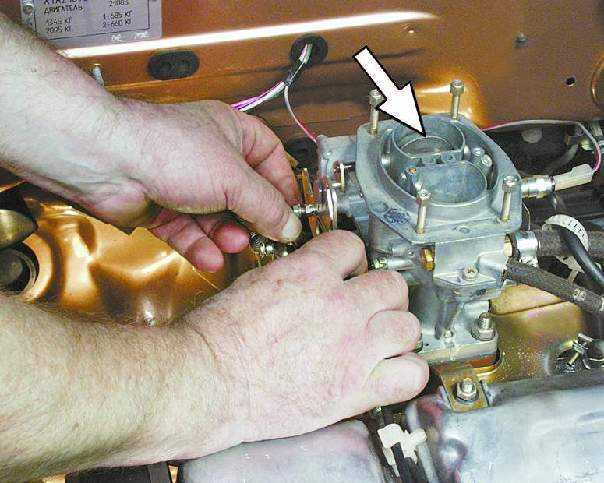

2. Поверните рычаг воздушной заслонки так, чтобы она была полностью открыта.

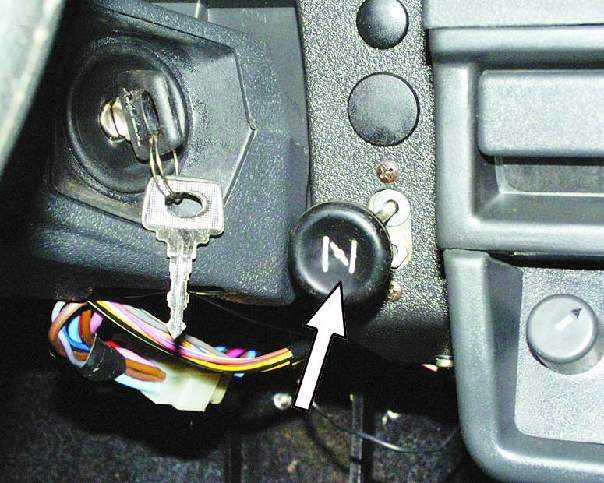

3. Утопите полностью ручку привода воздушной заслонки на панели приборов.

11.14.1 Регулировка карбюратора ВАЗ 2108

11.14.1 Регулировка карбюратора ВАЗ 2108

11.14.1 Регулировка карбюратора ВАЗ 2108

4. Полностью вытяните тягу из оболочки и затяните болт крепления тяги к рычагу привода воздушной заслонки.

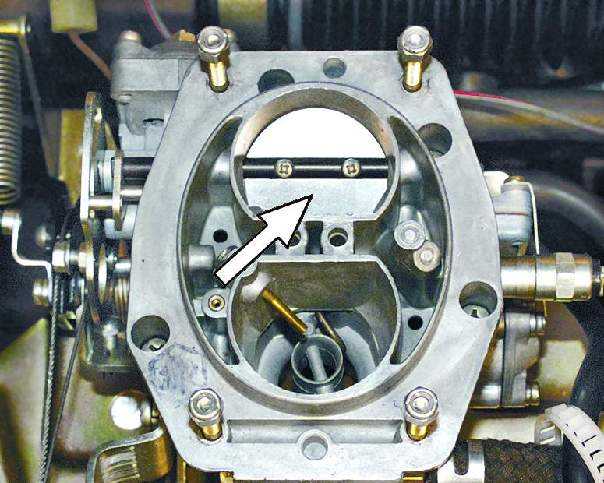

5. Вытяните до упора ручку привода воздушной заслонки. При этом воздушная заслонка должна полностью закрыться. Если этого не происходит,..

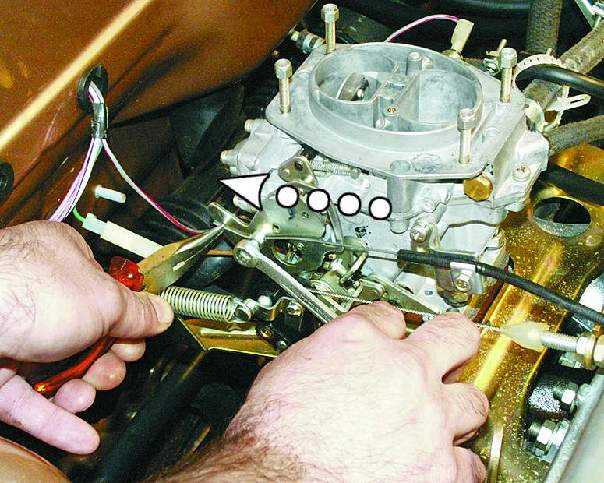

6. ...отверните болт крепления оболочки тяги.

11.14.1 Регулировка карбюратора ВАЗ 2108

7. Перемещая оболочку, добейтесь полного закрытия дроссельной заслонки. После этого затяните болт крепления оболочки.
