11.5.4. Проверка и замена термостата

ОБЩИЕ СВЕДЕНИЯ

11.4.4 Проверка и замена термостата ВАЗ 2108

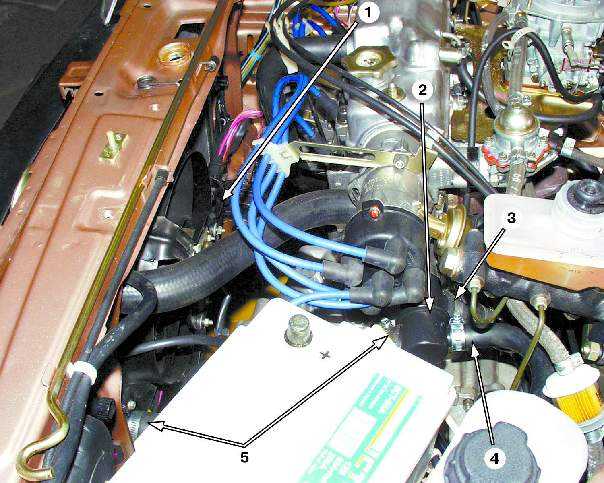

1 - пробка сливного отверстия радиатора
2 - термостат
3 - шланг к подводящей трубе насоса
4 - шланг к расширительному бачку
5 - нижний шланг радиатора (отводящий)


Примечания

11.4.4 Проверка и замена термостата ВАЗ 2108 Если двигатель перегревается во время работы или медленно прогревается до рабочей температуры, нужно проверить термостат.

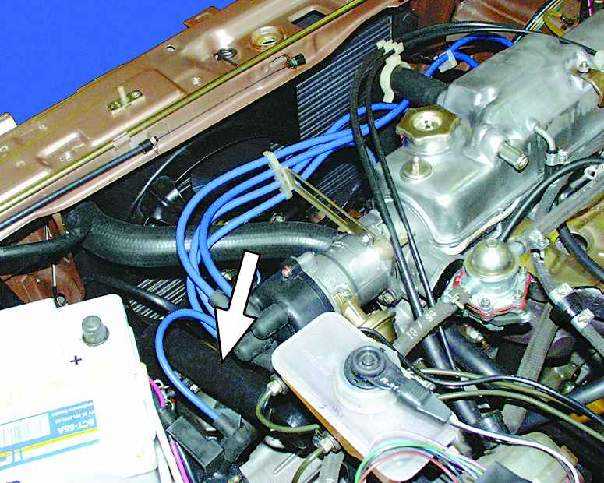

Для проверки термостата на автомобиле пустите двигатель и потрогайте рукой нижний шланг радиатора. Он должен быть холодным. После того как температура охлаждающей жидкости достигнет87–92 °С, шланг должен начать нагреваться. Если этого не происходит, нужно снять термостат и проверить егоработоспособность.

11.4.4 Проверка и замена термостата ВАЗ 2108

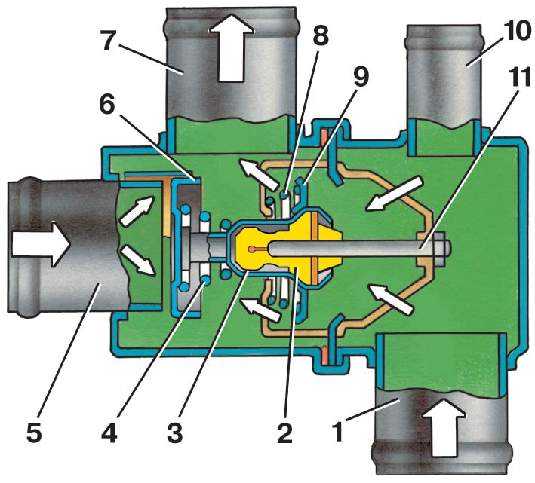

Термостат:

1 – входной патрубок (от радиатора)
2 – резиновая вставка
3 – твердый термочувствительный наполнитель
4 – пружина перепускного клапана
5 – входной патрубок (от двигателя)
6 – перепускной клапан
7 – выходной патрубок (к насосу)
8 – пружина основного клапана
9 – основной клапан
10 – патрубок (от расширительного бачка)
11 – поршень


ПОРЯДОК ВЫПОЛНЕНИЯ
11.4.4 Проверка и замена термостата ВАЗ 2108 11.4.4 Проверка и замена термостата ВАЗ 2108 11.4.4 Проверка и замена термостата ВАЗ 2108

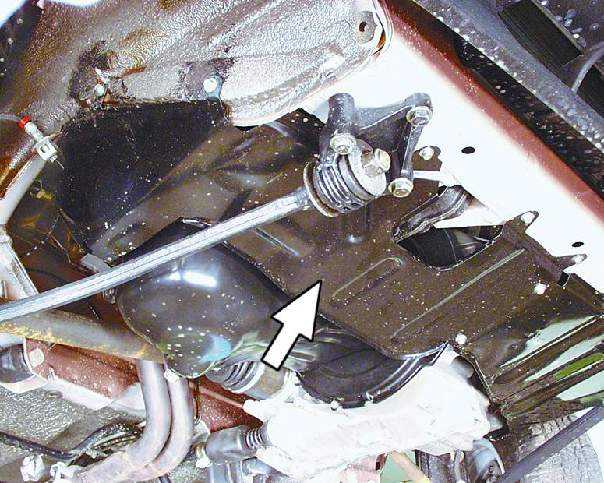

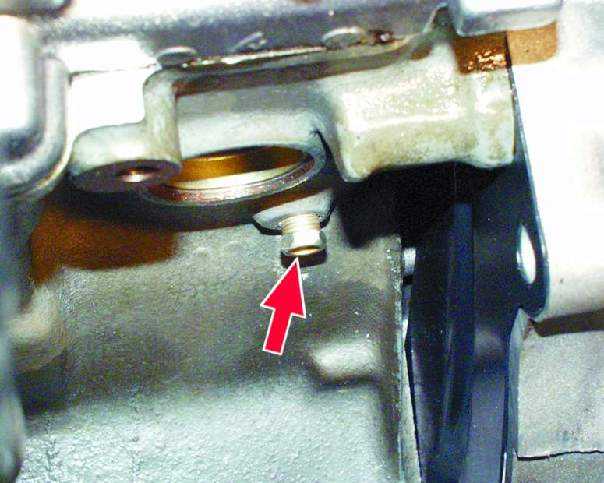

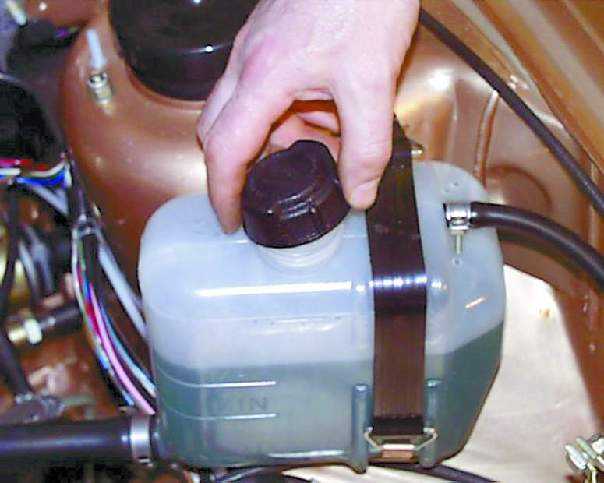

1. Отверните болты крепления защиты картера и снимите ее. 2. Отверните пробку расширительного бачка. 3. Установите емкость под сливное отверстие, отверните пробку сливного отверстия блока цилиндров и слейте охлаждающую жидкость из блока цилиндров.
11.4.4 Проверка и замена термостата ВАЗ 2108 11.4.4 Проверка и замена термостата ВАЗ 2108 11.4.4 Проверка и замена термостата ВАЗ 2108

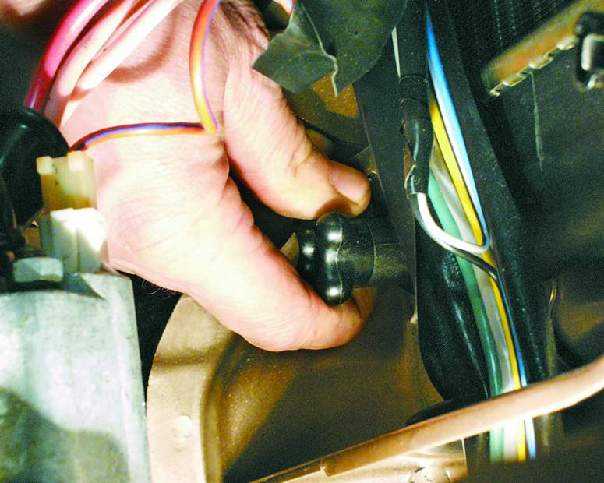

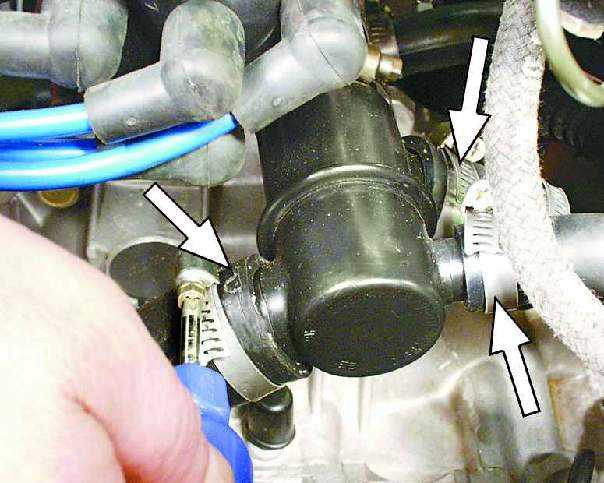

4. Установите емкость под сливное отверстие, отверните пробку сливного отверстия радиатора и слейте охлаждающую жидкость из радиатора. 5. Ослабьте затяжку хомутов. 6. Отсоедините три шланга от корпуса термостата.
11.4.4 Проверка и замена термостата ВАЗ 2108   11.4.4 Проверка и замена термостата ВАЗ 2108

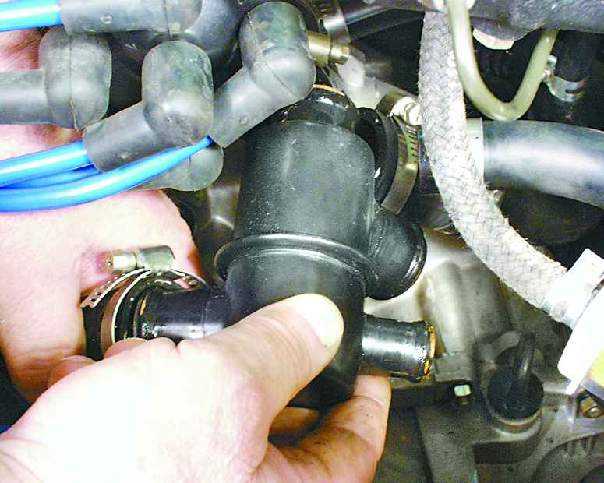

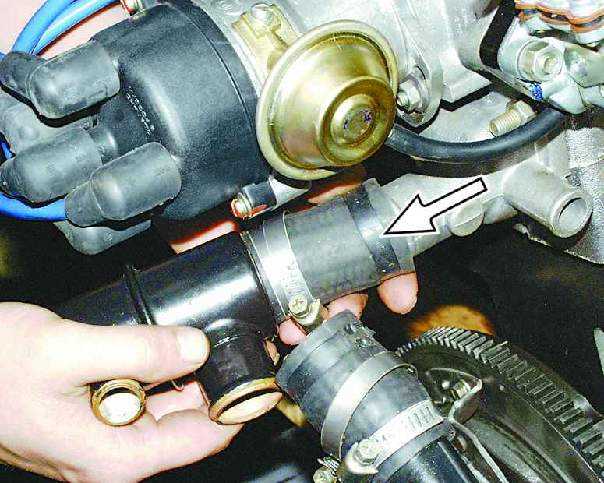

7. Ослабьте затяжку хомута и снимите термостат со шлангом. Затем отсоедините короткий шланг от термостата.

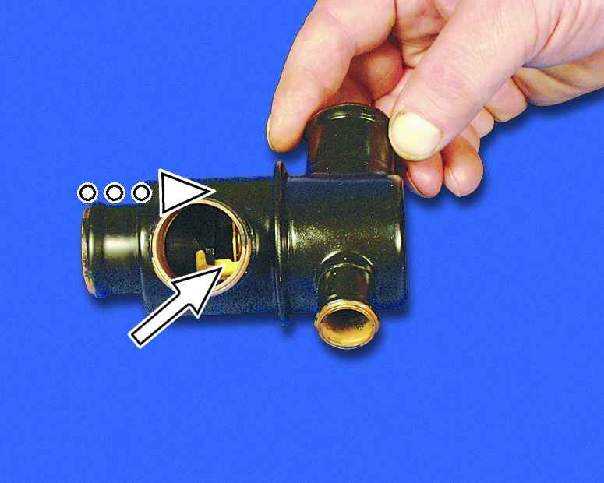

8. Опустите термостат в воду, подогретую до 78–80 °С . Нагрейте воду, постоянно перемешивая ее, до (87±2) °С .

9. При температуре (87±2) °С основной клапан термостата должен начать открываться. Если этого не происходит, замените термостат. Установку термостата произведите в порядке, обратном снятию.
