Лада Самара (ВАЗ-2108). Снятие отопителя

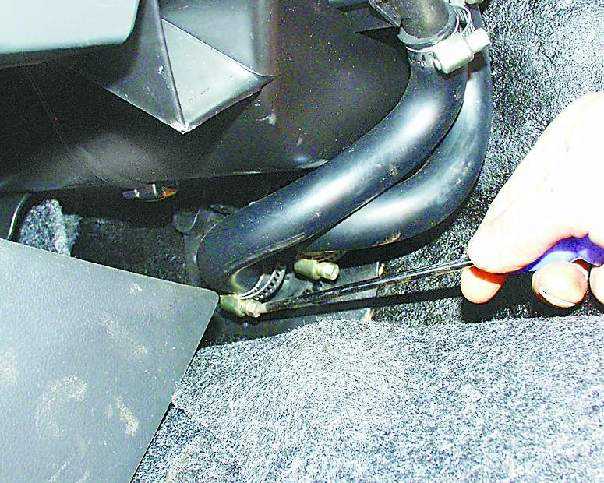

1. Ослабьте затяжку хомутов и отсоедините оба шланга от патрубков крана отопителя изнутри салона под панелью приборов.

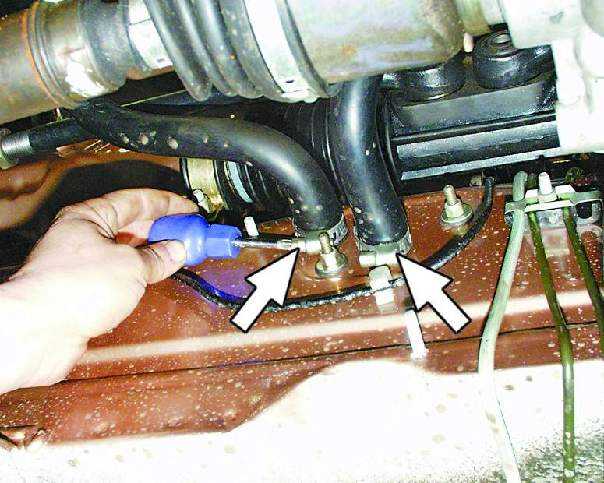

2. Ослабьте затяжку хомутов и отсоедините оба шланга от патрубков крана отопителя в моторном отсеке.

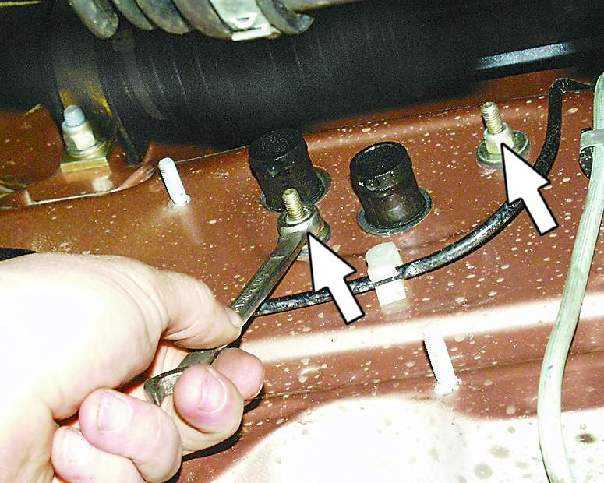

3. Отверните две гайки крепления крана отопителя.

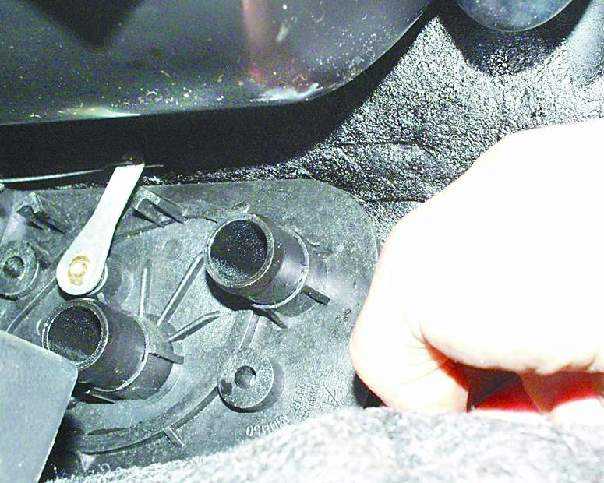

4. Снимите кран отопителя с щита передка.

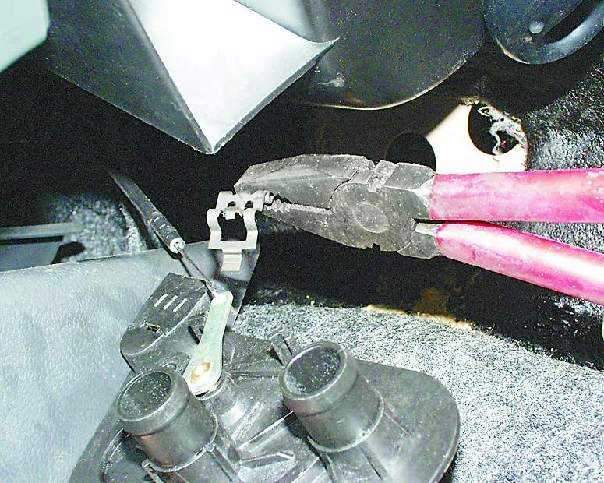

5. Снимите держатель тяги крана отопителя.

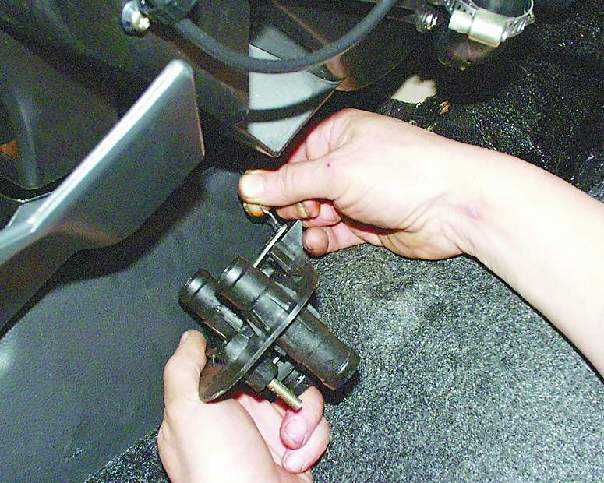

6. Отсоедините тягу от рычага крана отопителя.

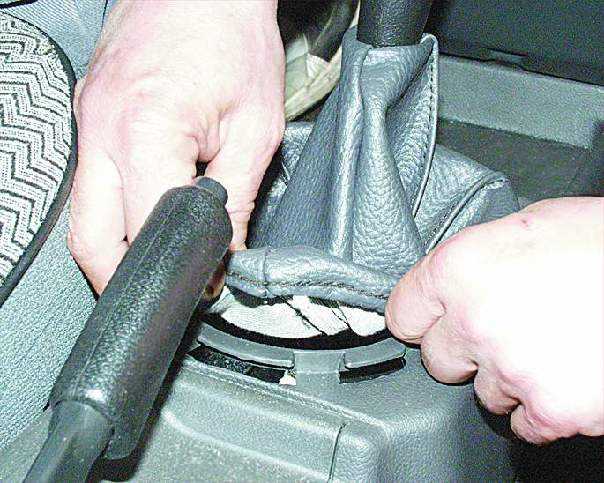

7. Снимите защитный чехол рычага переключения передач с облицовки туннеля пола.

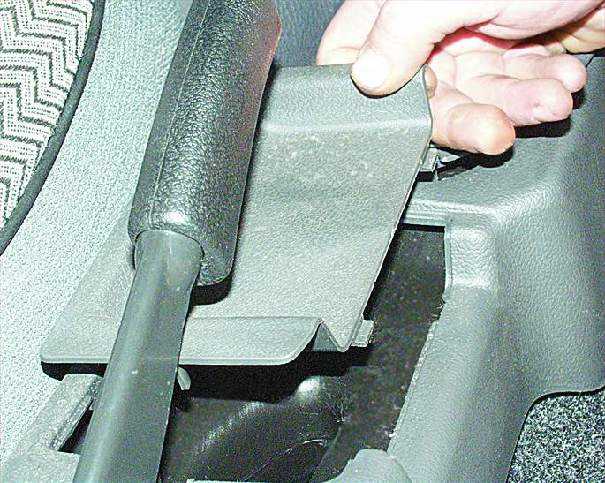

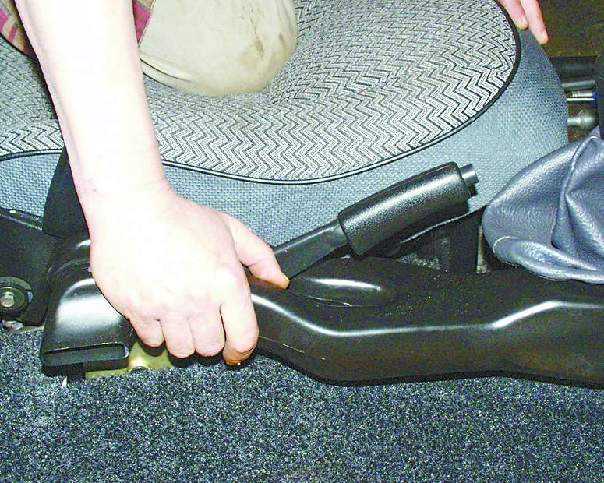

8. Снимите накладку облицовки туннеля пола.

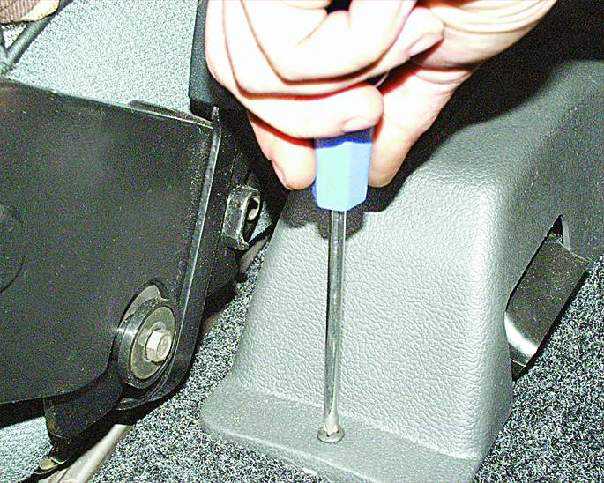

9. Отверните винт крепления облицовки туннеля пола в задней части туннеля.

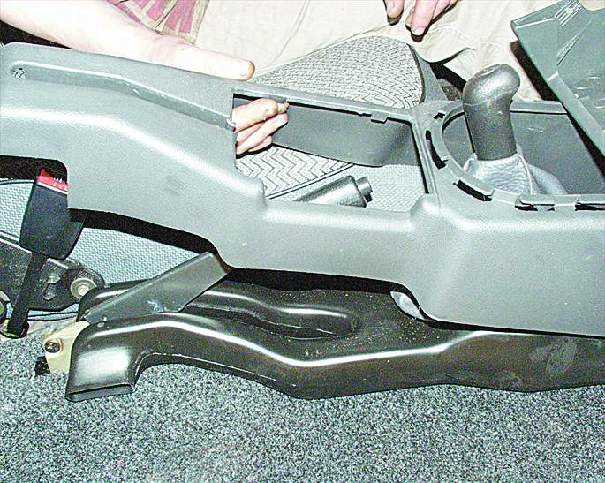

10. Снимите облицовку туннеля пола, сдвинув ее назад.

11. Снимите воздуховод внутренней вентиляции, отсоединив его от корпуса отопителя.

12. Отсоедините провода от электродвигателя отопителя.

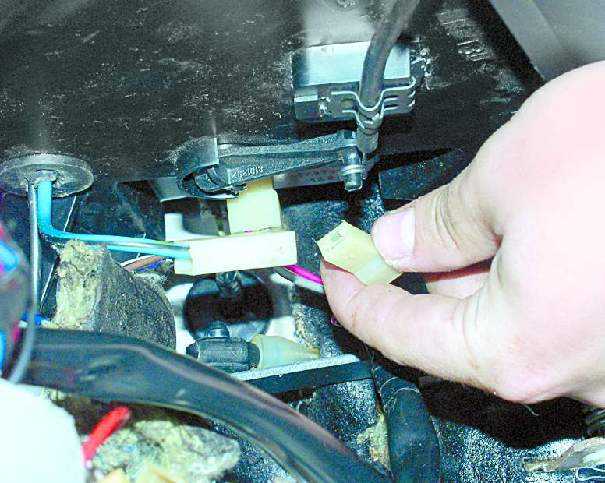

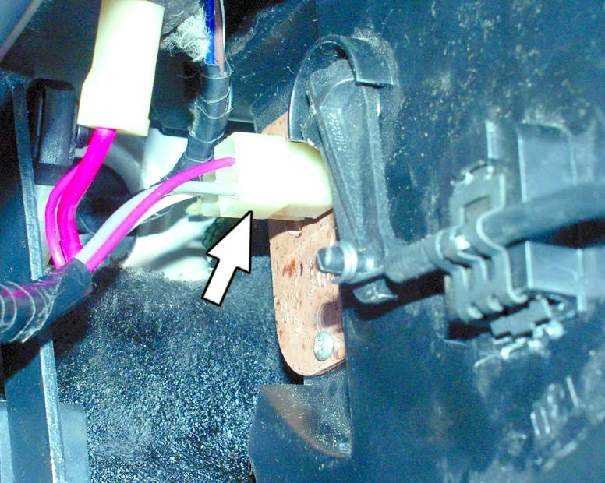

13. Отсоедините провода от резистора отопителя.

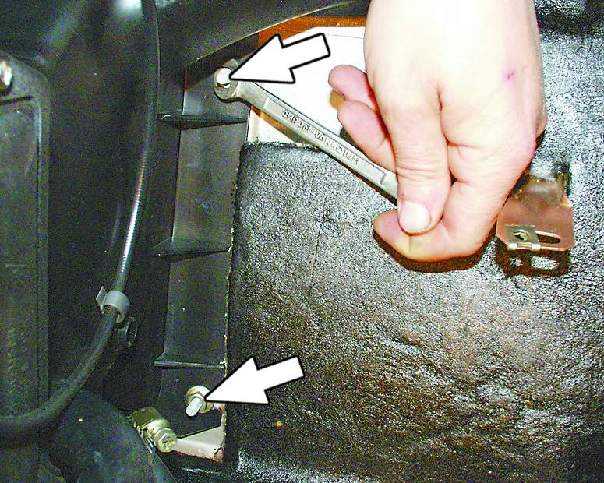

14. Отверните две гайки крепления с правой стороны отопителя.

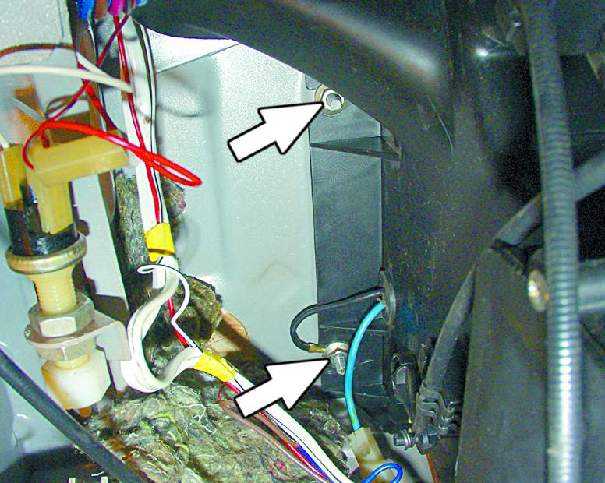

15. Отверните две гайки крепления с левой стороны (под нижней гайкой закреплен провод “массы” отопителя) и снимите отопитель с панелью управления.
