8.2. Тормозной механизм заднего колеса
Замена тормозных колодок
Предупреждения
на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).
других минеральных растворителей недопустимо.
а также между левым и правым колесом недопустима. Это может привести к неравномерному
торможению.
автомобиля.
к ней, то откачайте из бачка часть жидкости. Иначе она польется через край при установке новых колодок.
Примечание
При замене колодок также осмотрите тормозной барабан. Замерьте штангенциркулем
диаметр рабочей поверхности барабана. Предельно допустимый диаметр барабана
201,5 мм. Если диаметр равен или больше предельно допустимого, замените барабан.
При наличии рисок барабан можно расточить до диаметра 201 мм. Рекомендуется
одновременно заменять барабаны с обеих сторон.
| ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
1. Включите первую передачу и установите под передние колеса
упорные бруски. Поднимите и установите на опоры заднюю часть автомобиля.
Снимите колесо.
|
|
2. Промойте с моющим средством и высушите тормозной механизм.
|
|
|
|
|
|

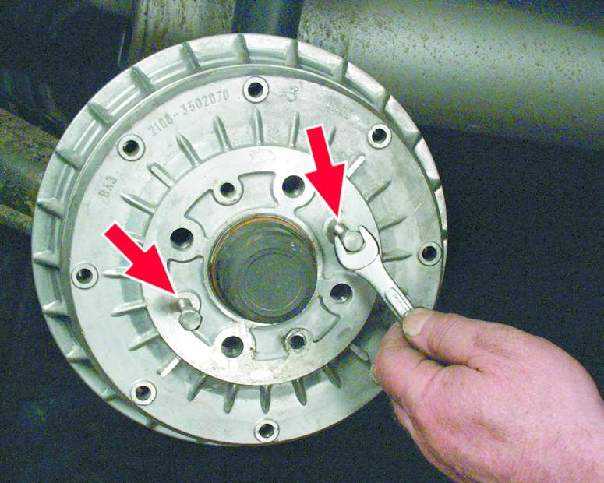

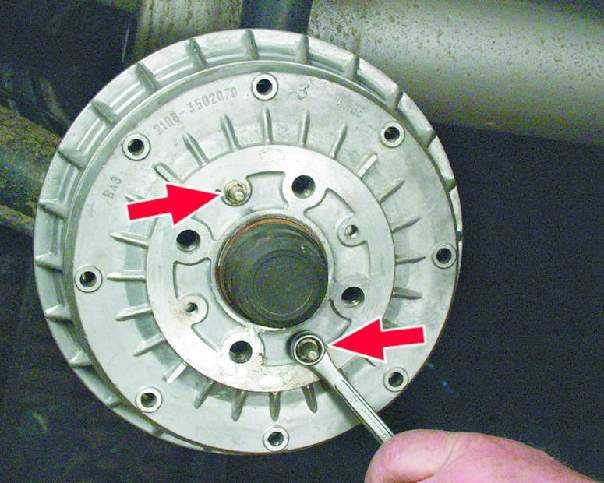

3. Отверните два направляющих штифта.
|
4. Снимите тормозной барабан. Если у вас возникнут трудности
со снятием, вверните два болта М8 в резьбовые отверстия барабана
и, равномерно их ввертывая, спрессуйте барабан.
|

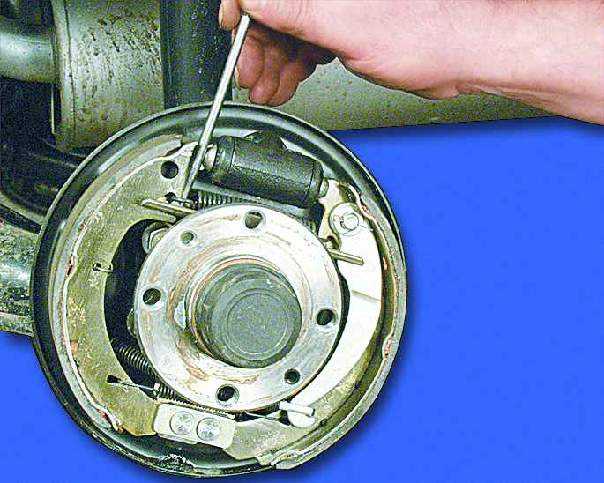

5. Снимите верхнюю стяжную пружину с помощью бородка или
плоскогубцев.
|
|
|
|
|
|

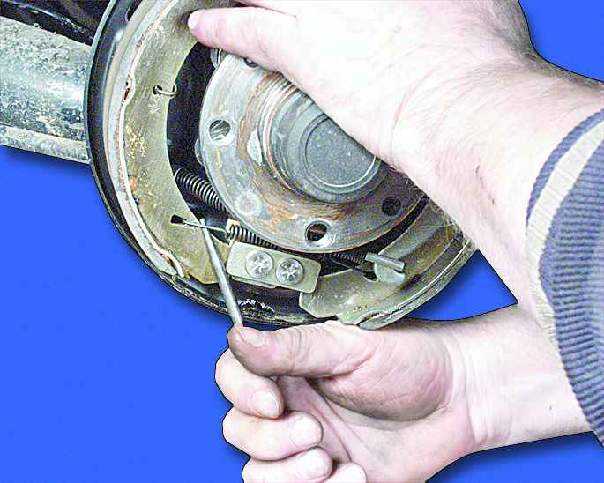

6. Снимите нижнюю стяжную пружину с помощью бородка или
плоскогубцев.
|
7. Снимите направляющую пружину передней колодки и...
|

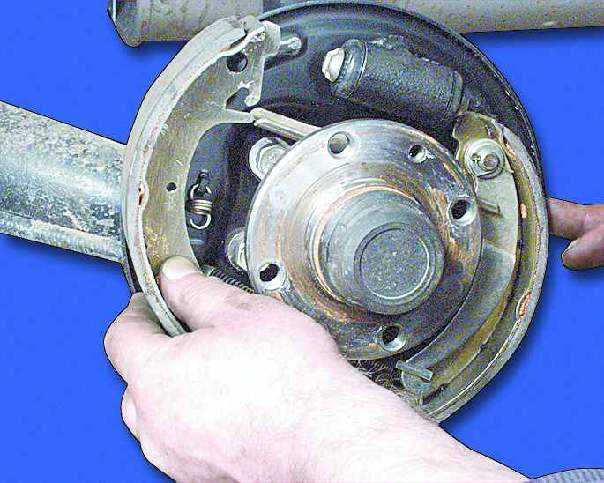

8. ...снимите переднюю колодку.
|
|
|
|
|
|

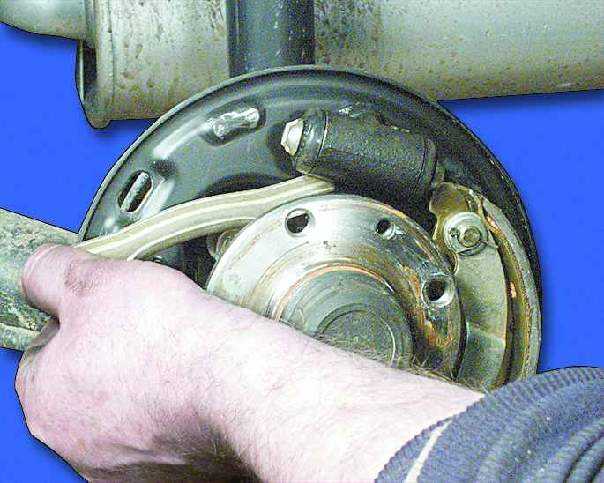

9. Снимите разжимную планку.
|

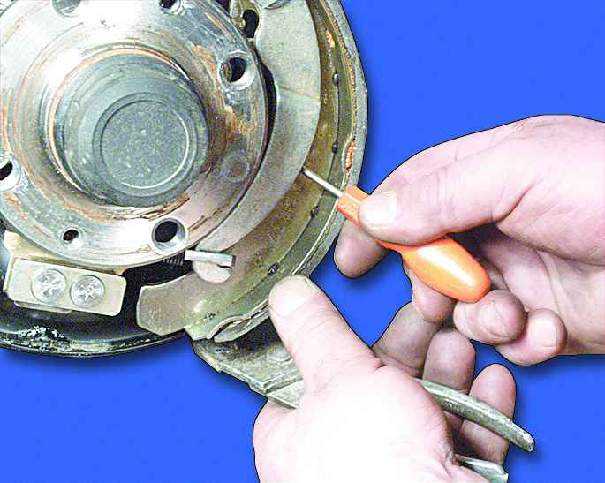

10. Снимите направляющую пружину задней колодки.
|

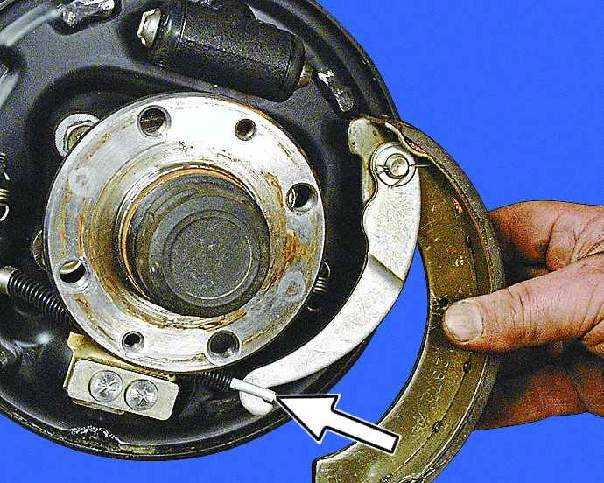

11. Снимите заднюю колодку, отсоединив приводной рычаг от
наконечника троса стояночного тормоза.
|
|
|
|
|
|

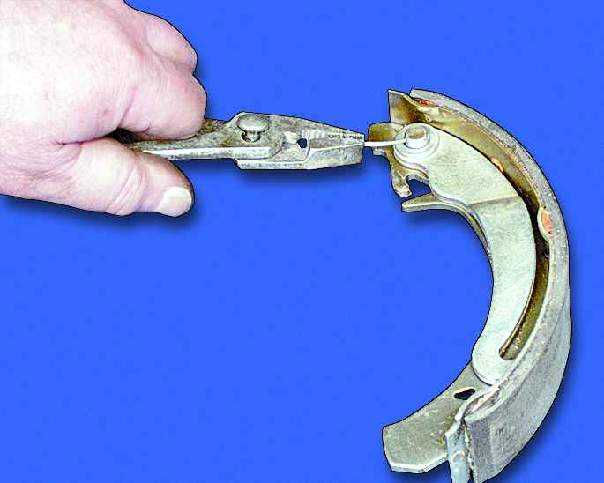

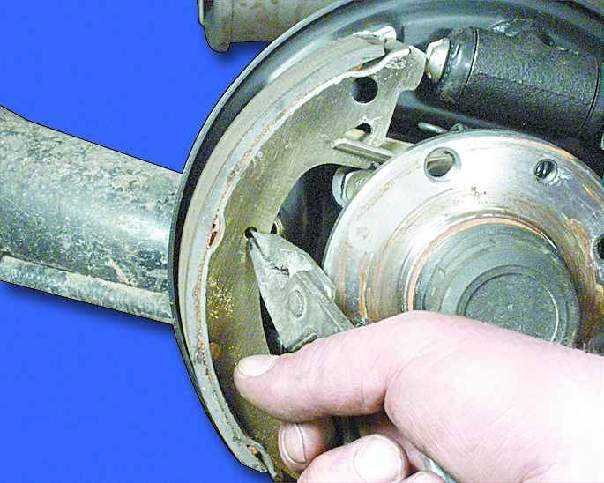

12. Снимите шплинт с задней колодки.
|
13. Снимите опорную шайбу.
|
14. Надавите на палец и снимите приводной рычаг с колодки.
Выньте из колодки палец.
|
|
|
|
|
|
15. Проверьте толщину и состояние фрикционных накладок тормозных
колодок.
|

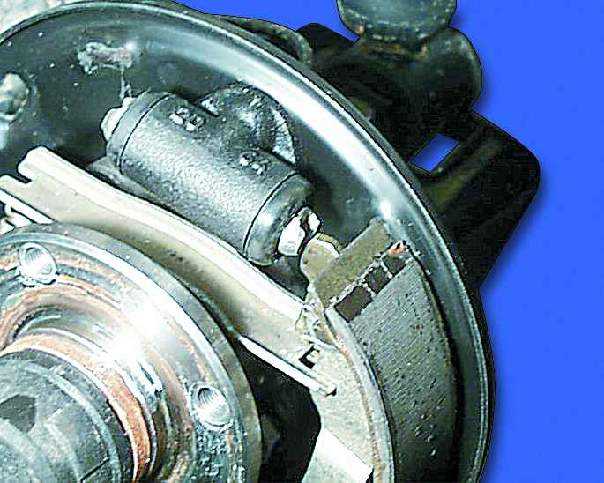

16. Установите новые колодки в обратном порядке. При установке
вставьте верхние носки колодок в пазы поршня.
|

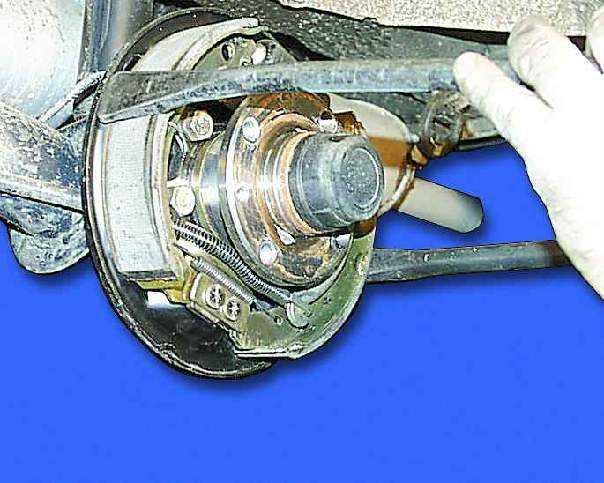

17. Сведите перед установкой барабана
тормозные колодки двумя монтировками и установите барабан в порядке,
обратном снятию. |
| 18. Установите колесо и опустите
автомобиль на землю. Затем нажмите несколько раз на педаль тормоза
для установки поршня в рабочее положение. Проверьте уровень тормозной
жидкости в бачке и при необходимости добавьте до нормы. |
|
