3.33.5. Лампы заднего фонаря

ОБЩИЕ СВЕДЕНИЯ

	Вам потребуется
лампа А12-21-3 или лампа А12-5


Лампа габаритного света заднего фонаря А12-5. На лампе указаны только мощность и напряжение.	Лампа А12-21-3 применяется для противотуманного света заднего фонаря, света заднего хода, сигнала торможения, указателя поворота заднего фонаря.

ПОРЯДОК ВЫПОЛНЕНИЯ

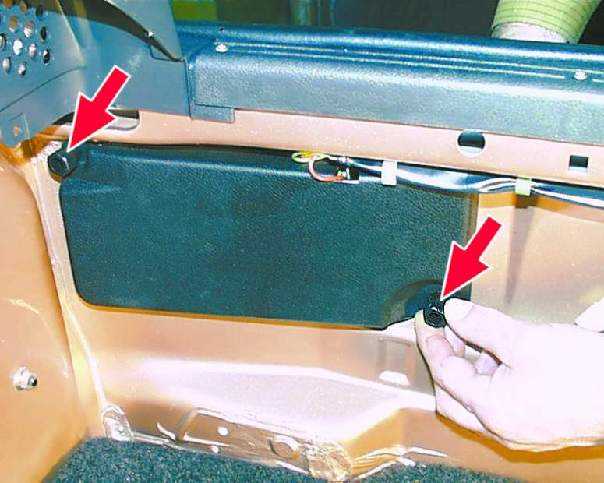

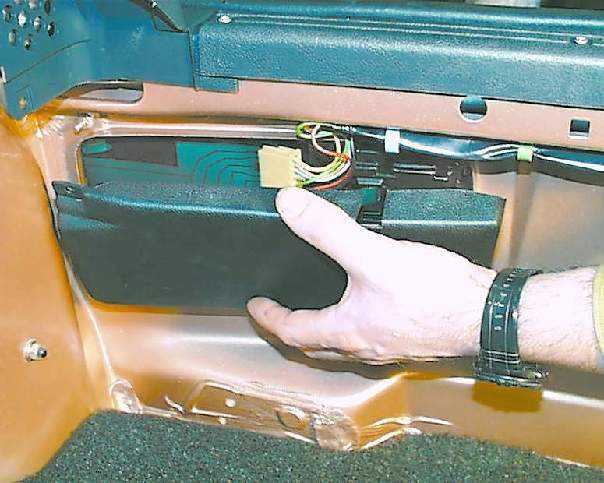

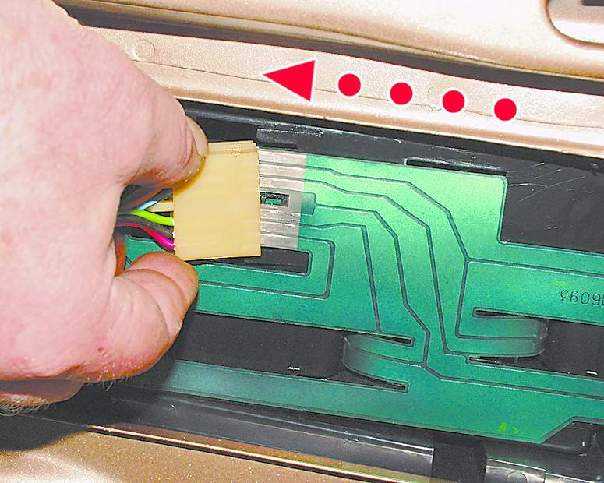

1. Откройте дверь задка и сложите заднюю полку пополам. Отверните две пластмассовые гайки.	2. Снимите пластмассовую крышку фонаря.	3. Отсоедините колодку с проводами от платы.

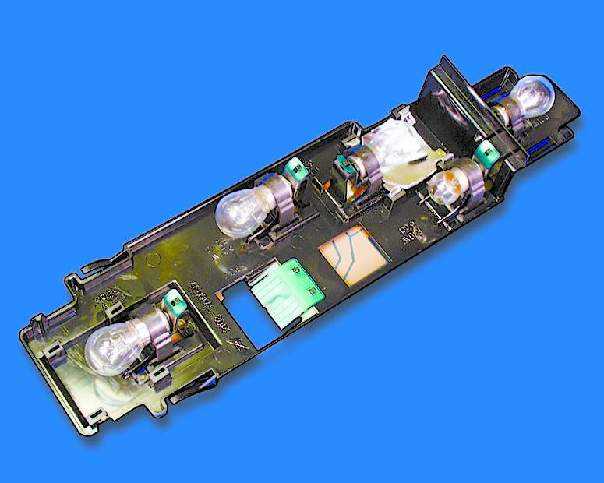

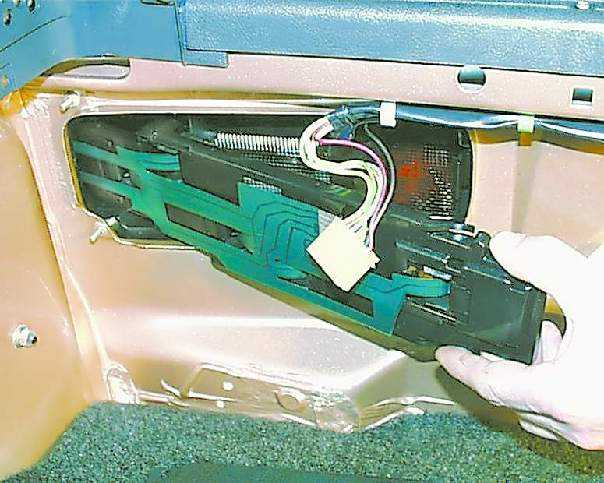

4. Отожмите пластмассовую защелку, чтобы плата вышла из зацепления с защелкой...	5. ...и аккуратно выньте плату из корпуса фонаря.	6. На обратной стороне платы в держателях установлены лампы. Мощность лампы указана на плате около держателя.

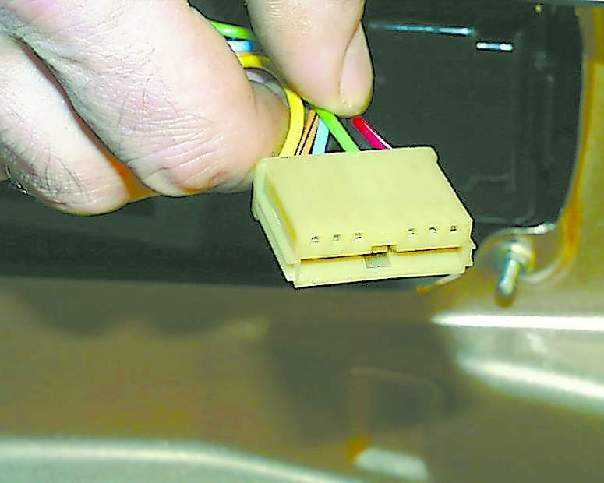

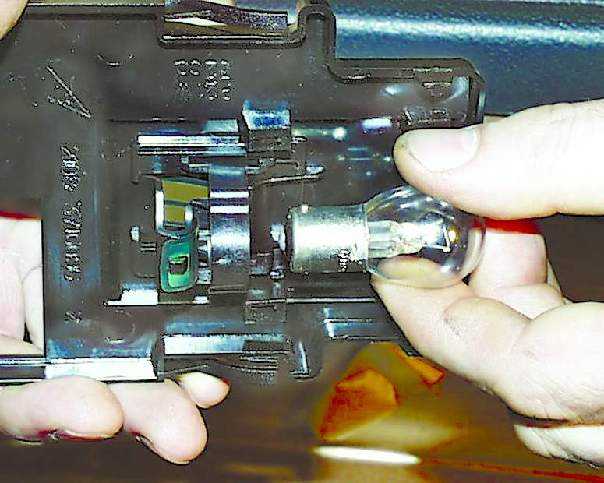

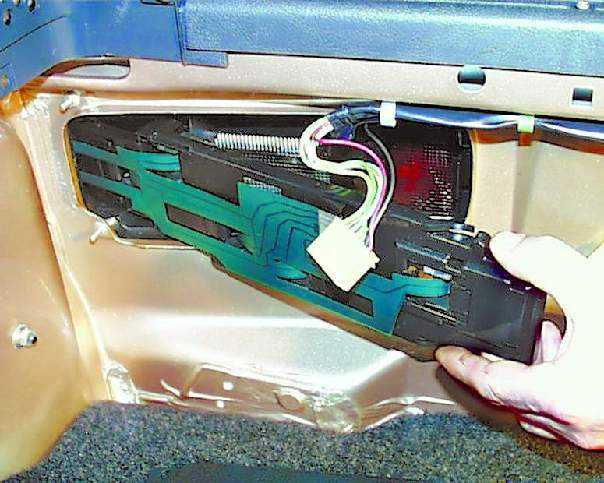

7. Выньте перегоревшую лампу. Для этого слегка надавите на лампу, поверните и выньте ее из держателя.	8. Замените лампу. Вставьте плату в корпус фонаря и зафиксируйте защелкой.	9. Подсоедините колодку с проводами. Колодка подсоединяется только в одном положении. Установите крышку и заверните пластмассовые гайки.
