КОЛЕСНЫЕ ТОРМОЗА АВТОМОБИЛЯ УРАЛ-377
Тормоза колес (фиг. 58) колодочные, взаимозаменяемые для всех колес.
Тормоз имеет два гидравлических цилиндра, выполненных в одном корпусе.
Тормозные колодки установлены на эксцентриковых пальцах.
Регулировку колесного тормоза по мере износа накладок производят
уменьшением зазора между колодкой и барабаном при помощи эксцентриков-
Большие зазоры, требующие проведения регулировки, обнаруживаются при
снижении эффективности действия тормозов. Порядок регулировки тормозов:
поднять колесо домкратом;
вращать колесо вперед, поворачивая эксцентрик передней колодки до тех
пор, пока она не затормозит колесо.
постепенно отпускать эксцентрик, поворачивая колесо рукой в ту же
сторону до тех пор, пока колесо не станет поворачиваться свободно. .
отрегулировать заднюю колодку так же, как и переднюю, вращая при этом
колесо назад.
Проделав указанные операции со всеми остальными колесами, проверить
отсутствие нагрева тормозных барабанов на ходу автомобиля.
Регулировать и проверять зазоры между накладкой колодки и барабаном при
помощи опорных пальцев следует только при смене фрикционных накладок или
колодок. Зазор, замеренный по щупу на расстоянии 30 мм от края накладок,
должен быть в верхней части 0,35 мм, в нижней — 0,2 мм. Для проверки
снять колеса и открыть крышку люка тормозного барабана.
При регулировке тормозов запрещается нарушать заводскую установку
опорных пальцев колодок.
Уход за тормозами колес заключается в регулировке зазора между
колодками и барабаном, проверке креплений, а также в периодическом
осмотре и очистке полости тормозов от
грязи.
Для осмотра и очистки тормоза нужно отсоединить шланг подвода воздуха,
снять колесо и полуось, а затем, отвернув гайки подшипников, снять
тормозной барабан со ступицы.
При осмотре проверять надежность крепления тормозных дисков и колесных
цилиндров, затяжку гаек опорных пальцев и состояние тормозных колодок.
Если от поверхности накладок до
головки заклепок остается менее 0,5 мм, накладки надо сменить. При замасливании тормозных накладок нужно снять барабан и промыть накладки керосином при помощи жесткой щетки.

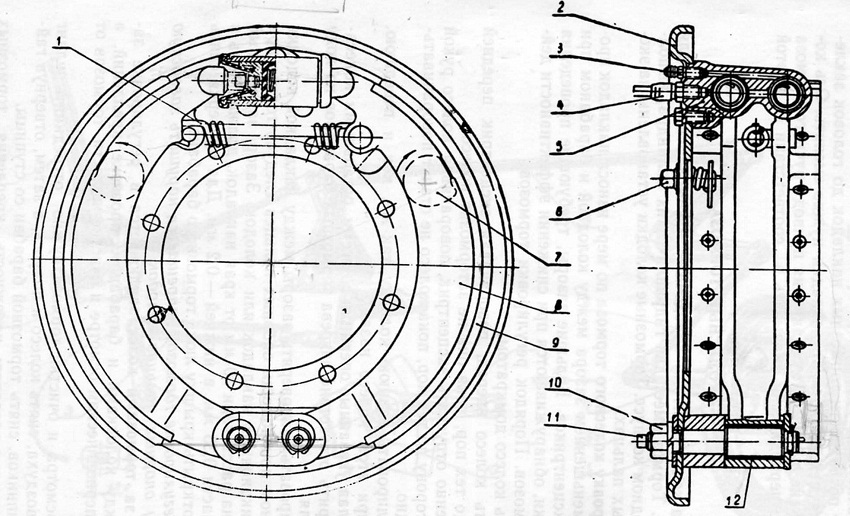

Фиг. 58. Колесный тормоз:
1 — стяжная пружина; 2 — тормозной щит; 3 — перепускной клапан; 4 —
шланг; 5 — колесный цилиндр; б —болт регулировочного эксцентрика; 1-
регулировочный эксцентрик; 8 — тормозная колодка; 9 — фрикционная
накладка; 10 — гайка
11 — опорный палец колодки; 12 — втулка колодки
