ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ УРАЛ-377
Система электрооборудования однопроводная, отрицательный полюс соединен
с «массой». Номинальное напряжение —
12 вольт.
Схема электрооборудования показана на фиг. 28.
ГЕНЕРАТОР АВТОМОБИЛЯ УРАЛ-377
Генератор двухполюсный параллельного возбуждения мощностью 350 Ватт,
работает в комплекте с реле-регулятором (фиг. 29).
Техническая характеристика
(при 20° С)
Номинальное напряжение, в................12
Максимальный ток, а....................28
Начальная скорость возбуждения (напряжение 12,5 в),
об/мин при токе нагрузки, равном нулю .... 1450
при токе 28 а......................2250
Ток холостого хода (напряжение на клеммах 12 в) при
работе генератора в режиме двигателя, а (не более) 5
Давление щеточных пружин, кг.......1,2—1,7
Электрическая схема генератора с реле-регулятором
такова, что отсутствие зарядного тока по показаниям амперметра при
работе двигателя еще не указывает на неисправность системы
электрооборудования. Если при работе двигателя величина зарядного тока,
постепенно уменьшаясь, становится почти незаметной, то это показывает,
что аккумуляторная батарея полностью заряжена, а система исправна.
Если генератор неисправен, необходимо прежде всего проверить состояние
щеток и коллектора. При загрязнении коллектора следует протереть его
чистой тряпочкой, слегка смоченной в бензине. При наличии на поверхности
коллектора рисок или следов подгорания необходимо зачистить его
стеклянной шкуркой С-100 и продуть сжатым воздухом.
Щетки, изношенные по высоте до 17 мм и менее, заменить новыми. Щетки должны прилегать к коллектору всей рабочей поверхностью, новые щетки притереть к коллектору стеклянной шкуркой С-100. При заедании щеток в держателях зачистить надфилем ее грани. Давление щеточных пружин может быть менее величины, указанной в технической характеристике, но не менее 0,9 кг.

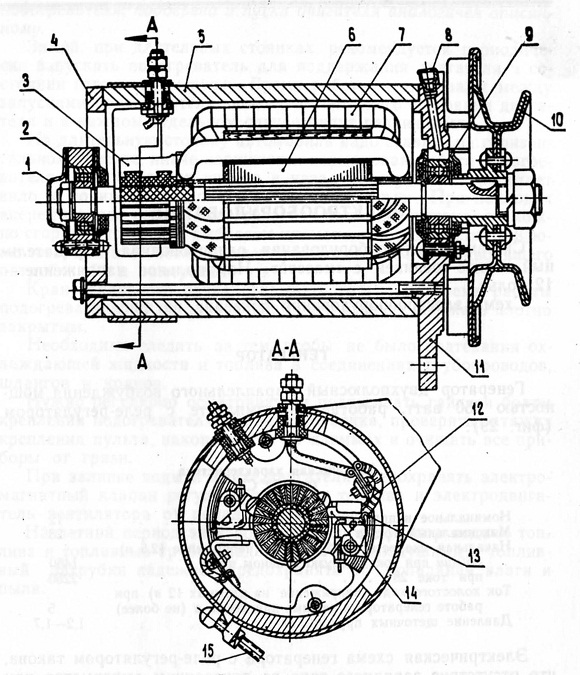

Фиг. 29. Генератор:
1 крышка подшипника; 2 — подшипник со стороны коллектора; 3 — коллектор
4-крышка генератора со стороны коллектора; 5 — корпус генератора; 6 — якорь; 7 — обмот-возоуждения; 8 — масленка подшипника; 9— подшипник со стороны привода; 10 — шкив с вентилятором; 11 — крышка со стороны привода; 12 — щеткодержатель; 13 — пружина щеткодержателя; 14 — щетка; 15 — винт защитной ленты
