ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ УАЗ-469

Электрооборудование автомобиля 12-вольтовое, электропроводка однопроводная, отрицательный полюс источников тока соединен с «массой».

Схема электрооборудования показана на рис. 103.

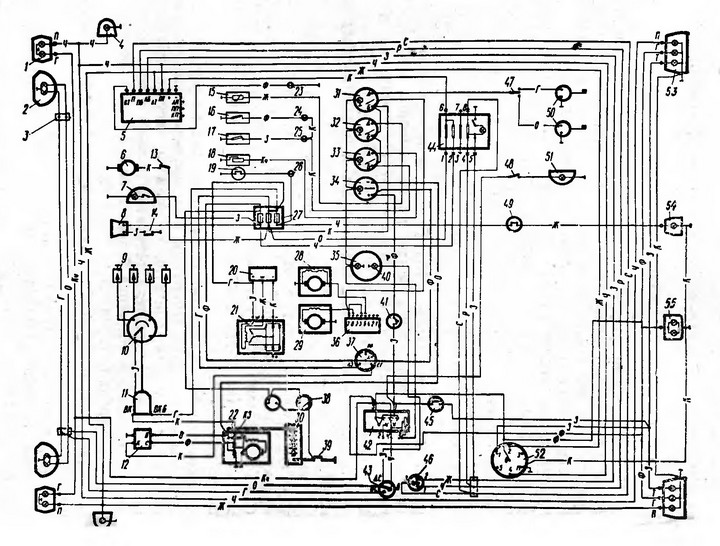

Рис. 103. Схема УАЗ-469 электрооборудования (электросхема УАЗ-469):
1 — фонарь передний; 2 — фара; 3 — панель соединительная; 4 — повторитель боковой указателя поворота; 5 — прерыва­тель указателей поворота; 6 — электродвигатель отопителя; 7 — фонарь освещения под капотом; 8 — сигнал звуковой; 9 — свеча зажигания; 10 — распределитель; 11 — катушка зажигания; 12 — реле стартера; 13 — выключатель, 14 — кнопка звукового сигнала; 15 — датчик температуры воды в блоке цилиндров; 16 — датчик контрольной лампы температу­ры воды в радиаторе; 17 — датчик аварийного давления масла; 18 — датчик давления масла; 19 — выключатель контрольной лампы гидропривода; 20 — регулятор напряжения; 21 — генератор; 22 — стартер; 23— лампа контрольная указателей поворота; 24 — лампа контрольная температуры воды; 25 — лампа контрольная давления масла; 26 — лампа конт­рольная гидропривода тормозов; 27 — блок плавких предохранителей; 28 — электродвигатель смывателя ветрового стек­ла; 29 — электродвигатель стеклоочистителя; 30 — батарея аккумуляторная; 31 — указатель уровня топлива; 32 — указатель температуры воды; 33 — указатель давления масла; 34 — амперметр; 35 — спидометр: 36 — переключатель стек­лоочистителя и смывателя; 37 — выключатель зажигания; 38 — розетки штепсельные; 39 — выключатель «массы»; 40 — лампа контрольная дальнего света фар; 41 — предохранитель тепловой; 42 — переключатель света центральный; 43 — переключатель света ножной; 44 — выключатель аварийной сигнализации; 45 — выключатель сигнала торможения; 46 — переключатель указателей поворота; 47 — переключатель топливных баков; 48 — выключатель фонаря освещения кабины; 49 — выключатель фонаря заднего хода; 50 — датчики указателей уровня топлива; 51 — фонарь освещения кабины; 52 — розетка штепсельная прицепа; 53 — фонарь задний; 54 — фонарь заднего хода; 55 — фонарь освещения номерного зна­ка.



Условное обозначение расцветки проводов на схеме УАЗ-469: Ф — фиолетовый; Ж — желтый; 3 — зеленый; К — красный; Г — голубой; Ч — черный; Кч — коричневый; О — оранжевый; С — серый.
