Снятие кузова и кабины

Снятие кузова или кабины для ремонта или замены производите в следующем порядке:

1. Слейте воду из системы охлаждения двигателя.

2. Отсоедините впускную трубу отопителя кузова от краника.

3. Снимите выпускную трубу отопителя кузова от штуцера водяного насоса.

4. Отсоедините выпускную трубу отопителя кабины от тройника.

5. Отсоедините гидротрубку главного тормозного цилиндра от центрального соединителя (на раме).

6. Снимите уплотнитель рычага стояночной тормозной системы.

7. Отсоедините хомут крепления рулевой колонки на кузове.

8. Снимите рулевое колесо.

9. Снимите уплотнитель пола у рулевой колонки.

10. Отсоедините тяги выбора и переключения коробки передач от кронштейна промежуточных рычагов (на раме).

11. Отверните болты крепления верхней опоры валов переключения раздаточной коробки и снимите пружину.

12. Отсоедините гидрошланг от рабочего цилиндра сцепления.

13. Отсоедините трос привода жалюзи.

14. Отсоедините тросы ручного управления дроссельной и воздушной заслонок.

15. Отсоедините тягу привода дроссельной заслонки от промежуточного рычага привода дроссельной заслонки. Отсоедините тяги ручного управления воздушной и дроссельной заслонок.

16. Отсоедините шланг, находящийся между краном переключения топливных баков и фильтром-отстойником.

17. Отсоедините шланг, находящийся между фильтром-отстойником и топливным насосом.

18. Отсоедините провод «массы» от кузова.

19. Отсоедините у стартера провод, идущий от аккумуляторной батареи.

20. Снимите с рулевой колонки переключатель указателей поворота.

21. Отсоедините гибкий вал спидометра в местах его крепления на кузове и от спидометра.

22. Отсоедините от шасси выходящие из кузова или кабины пучки электропроводов.

23. Отсоедините на боковине капота провод, идущий от датчика указателя уровня топлива к соединительной панели.

24. Отсоедините пучок электропроводов, идущий по раме от соединительной панели.

25. Отверните болты крепления кузова или кабины к раме.

26. Снимите заглушки в настиле пола.

27. Снимите с помощью подъемного механизма кузов или кабину с шасси.

Установку кузова или кабины на шасси производите в обратном порядке.

  Замена дверей

Двери поставляются в запасные части загрунтованными, без окраски в двух вариантах: двери в сборе с арматурой и стеклами (задние двери поставляются без стекол).

Замену двери производите в следующем порядке:

1. Снимите с двери, подлежащей замене, все детали, годные для дальнейшего использования (стекла, арматуру и пр.).

2. Отсоедините электропровода на двери задка.

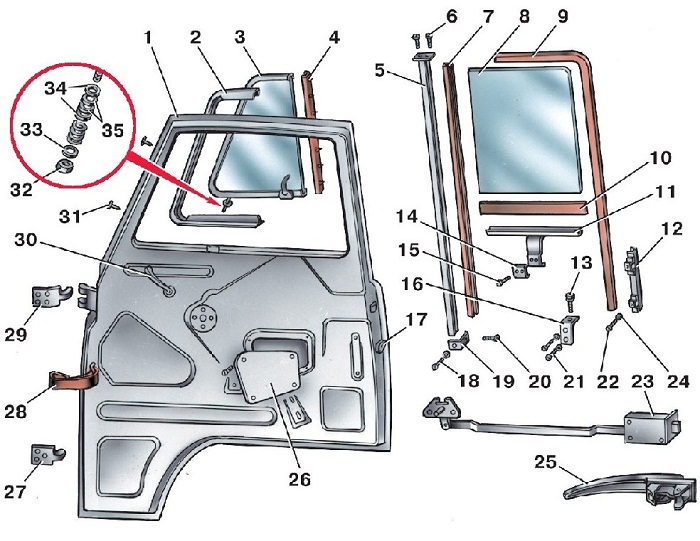

Рис. 8.24. Пеpедняя двеpь: 1 – двеpь; 2 – обойма с уплотнителем; 3 – pамка с повоpотным стеклом; 4 – уплотнитель повоpотного стекла на стойке; 5 – пеpедняя стойка опускного стекла; 6 – винт; 7 – желобок; 8 – опускное стекло; 9 – желобок; 10 – пpокладка; 11 – обойма опускного стекла; 12 – задняя стойка; 13 – буфеp упоpа опускного стекла; 14 – скоба деpжателя; 15 – винт; 16 – упоp; 17 – напpавляющий щип; 18, 20, 21, 22 – винты; 19 – кpонштейн нижний пеpедней стойки; 23 – замок двеpи с пpиводом; 24 – шайба; 25 – наpужная pучка двеpи; 26 – кpышка люка; 27 – нижняя петля двеpи на кузове; 28 – огpаничитель откpывания двеpи; 29 – веpхняя петля двеpи на кузове; 30 – внутpенняя pучка двеpи; 31 – винт; 32 – гайка; 33 – специальная шайба; 34 – пpужина; 35 – шайбы

3. Снимите ограничитель 28 (рис. 8.24) двери.

4. Отверните винты крепления петель двери на кузове.

5. Снимите дверь.

6. Установите предварительно окрашенную новую дверь в проем и вверните винты петель, не затягивая их.

7. Отрегулируйте положение двери по зазорам в проеме (см. раздел «Техническое обслуживание») и закрепите ее.

8. Подсоедините электропровода на двери задка.





  Снятие и установка стеклоподъемника

Снятие и установку стеклоподъемника производите в следующем порядке:

1. Отверните винты крепления передней стойки 5 (см. рис. 8.24) опускного стекла.

2. Откройте поворотное стекло и опустите стойку.

3. Выньте опускное стекло 8, поднимая его.

4. Снимите старый стеклоподъемник с кронштейном.

5. Установите новый стеклоподъемник и кронштейн натяжных роликов, не затягивая болты крепления кронштейна.

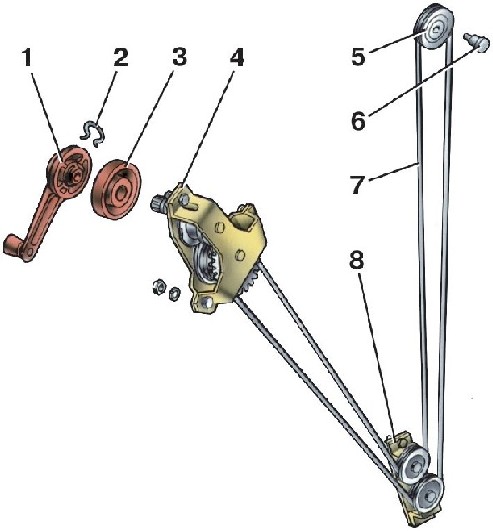

Рис. 8.25. Механизм пе-pемещения стекла пеpедней двеpи: 1 – pучка стеклоподъемника; 2 – скоба; 3 – облицовочная pозетка; 4 – стеклоподъемник в сбоpе; 5 – pолик; 6 – ось pолика; 7 – тpос; 8 – кpонштейн натяжных pоликов в сбоpе

6. Натяните трос 7 (рис. 8.25) перемещением вниз кронштейна 8 натяжных роликов и затяните гайки.

7. Установите облицовочную розетку 3 ручки, вставьте скобу 2 в гнездо на ручке и установите ручку на стержень стеклоподъемника.

8. Вращением ручки стеклоподъемника перемотайте трос на барабане в положение, соответствующее крайнему нижнему положению опускного стекла. Затем, сделав три оборота в обратном направлении, установите кронштейн обоймы опускного стекла в середине люка и закрепите опускное стекло на тросе.



Снятие замка передней двери автомобилей семейства УАЗ–3741

Снятие замка передней двери производите в следующем порядке:

1. Снимите крышку 26 (см. рис. 8.24) люка, как указано выше.

2. Отверните винты крепления наружной ручки 25 и снимите ее вместе с корпусом.

3. Отверните винт крепления внутренней ручки и снимите ее вместе с облицовочной розеткой.

4. Отверните винты крепления привода замка.

5. Отверните винты крепления замка и утопите выступающую часть стержня привода.

6. Снимите замок 23 вместе с тягой и приводом через люк.

Установку производите в обратном порядке.



Снятие замка двери автомобилей семейства УАЗ–31512

Снятие замка двери производите в следующем порядке:

1. Отверните винт крепления ручки внутренней блокировки и снимите с оси ручку, розетку и прокладку ручки.

2. Отверните два винта крепления внутренней ручки открывания двери.

3. Отверните два винта крепления усилителя замка к внутренней панели двери и два винта крепления усилителя к торцу двери. Имейте ввиду, что нижние винты имеют обычную гайку.

4. Снимите замок с усилителем и приводом.

5. Разберите привод и отверните винты крепления замка к усилителю.

Установку замка производите в обратном порядке (регулировку привода замка см. ниже).



Доработка дверей и установка накладных замков

На ранее выпущенные автомобили семейства УАЗ–31512 взамен замков модели УАЗ–469 могут быть установлены накладные запирающиеся замки с ручками безопасного типа. Комплекты таких замков (см. табл. 8.1) реализуются предприятием.

Рекомендуется следующий порядок установки замков:

1. Снимите с двери замок, наружную и внутреннюю ручки, со стойки кузова – защелку.

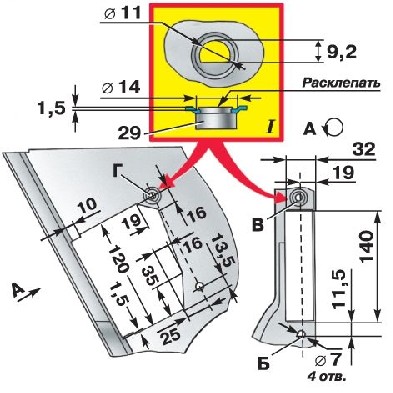

Рис. 8.26. Внутренняя панель левой двери

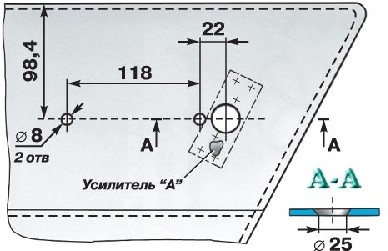

Рис. 8.27. Наружная панель левой двери

2. Разметьте и вырежьте фигурное отверстие на внутренней панели двери (рис. 8.26), разметьте и просверлите два отверстия «Б» и «В» Ж 7 мм (рис. 8.26, вид А). Срубите усилитель «А» (рис. 8.27). Для удобства работы дверь рекомендуем снять.

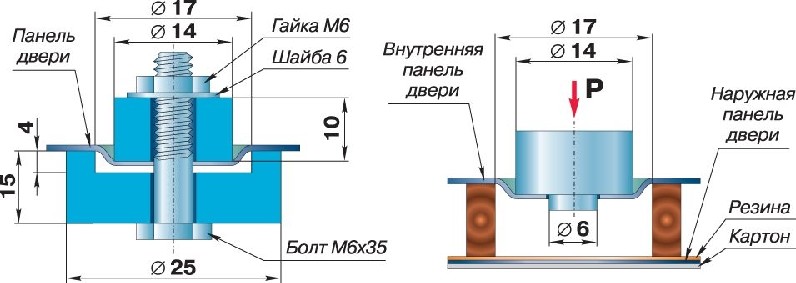

Рис. 8.28. Приспособления для выполнения подштамповки под установку гайки-клинч М6

3. Выполните подштамповки и расточите отверстия «В» и «Г» как показано на рис 8.26, I. Для выполнения подштамповки используйте одно из приспособлений, изображенных на рис. 8.28. Предпочтительнее применять приспособление 8.28, а, при применении приспособления 3196 возможно незначительное повреждение окрашенных поверхностей.

4. Установите в отверстия «В» и «Т» гайки 29 и расклепайте (рис. 8.26, I).

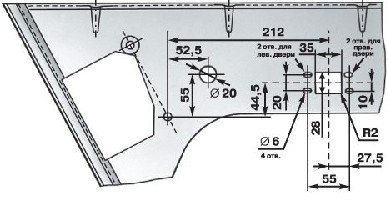

Рис. 8.29. Внутренняя панель левой двери

5. Разметьте, вырежьте и просверлите на внутренней панели двери одно прямоугольное отверстие, два овальных отверстия и одно отверстие Ж 20 мм (рис. 8.29).

6. Раззенкуйте отверстие на наружной панели двери с Ж 22 мм до Ж 25 мм (рис. 8.27, сечение А–А).

7. Разметьте и просверлите два отверстия Ж 8 мм на наружной панели двери (рис. 8.27).

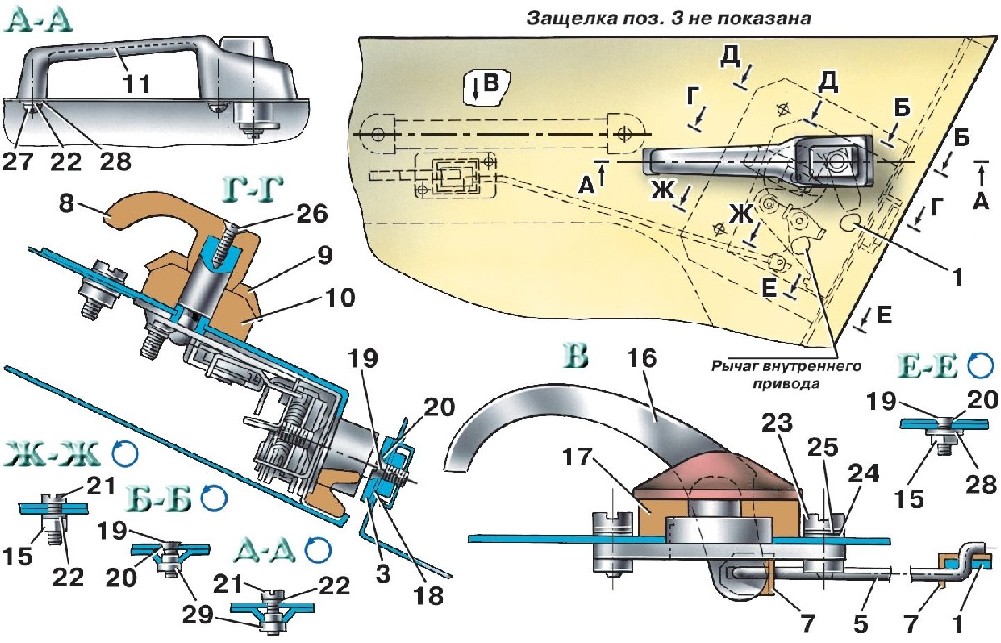

Рис. 8.30. Общий вид замка и привода (наименование поз. см. втабл. 8.1)

8. Установите противошумные пластины 7 на левую тягу 5 внутренней ручки (рис. 8.30).

9. Установите левую тягу 5 внутренней ручки с пластинами 7 на рычаг внутреннего привода левого замка 1, закрепите конец пластины 7 на тяге 5.

10. Установите внутреннюю ручку 16 на второй конец тяги 5, закрепите конец пластины 7 на тяге 5.

11. Установите замок с приводом на внутреннюю панель двери, совместив отверстия в усилителе замка с отверстиями на внутренней панели двери. Закрепите усилитель с замком двумя винтами 19, шайбами 20, гайкой 15 и шайбой 28 (рис. 8.30, сечения Б–Б и Е–Е), двумя винтами 21, шайбами 22, гайкой 15 (рис. 8.30, сечение Д–Д и Ж–Ж). Подтяните винты крепления замка к усилителю.

12. Установите внутреннюю ручку 16 с прокладкой 17 на внутреннюю панель двери, совместив отверстия кронштейна ручки с отверстиями во внутренней панели двери. Закрепите внутреннюю ручку двумя винтами 23 с шайбами 24 и 25.

13. Установите переднюю левую наружную ручку двери 11 с механизмом запирания на наружную панель двери, через отверстия во внутренней панели двери Ж 20 и через отверстие в усилителе замка закрепите ручку винтами 27 с шайбами 22 и 28.

14. Установите прокладку 10, розетку 9 и ручку внутренней блокировки 8 на ось ручки внутренней блокировки замка, закрепите винтом 26.

15. Проверьте работу замка наружной и внутренней ручками, а также блокировку замка при помощи внутренней ручки блокировки. При необходимости отрегулируйте работу привода замка смещением внутренней ручки вдоль овальных отверстий во внутренней панели двери. Замок должен срабатывать в промежуточном и полностью закрытом положениях без заеданий.

16. Установите левую защелку 3 на имеющиеся отверстия в стойке кузова. Закрепите винтами 19 с шайбами 20.

17. Проверьте совместную работу замка и защелки. Для нормальной работы замка рекомендуется выдержать размер 3–0,5 (рис. 8.30, разрез Г–Г) установкой, при необходимости, под защелку 3 пластины 18 или регулировкой двери в петлях.

Порядок установки замков, ручек и защелок правых дверей аналогичен.



Снятие и установка стеклоочистителя автомобилей семейства УАЗ–3741*

Снятие стеклоочистителя производите в следующем порядке:

1. Снимите с переключателя ручку 11 (см. рис. 8.20), отверните гайку и подайте переключатель внутрь панели приборов.

2. Отсоедините электропровод, идущий от электродвигателя 13 к указателю давления масла.

* Снятие и установку стеклоочистителя автомобилей семейства УАЗ–31512, расположенного на раме ветрового стекла, производите аналогично

3. Отверните болты 6 и снимите рычаги 2 и 3 вместе со щетками.

4. Отверните гайку 7, снимите шайбы 6 и прокладки 9.

5. Отверните гайки крепления редуктора в сборе и электродвигателя к кузову.

6. Вдвиньте внутрь кузова оси рычагов щеток, выньте стеклоочиститель, перемещая его вправо под панель приборов.

Установку стеклоочистителя производите в обратном порядке.



Снятие и установка стеклоочистителя автомобилей семейства УАЗ–31512

Снятие стеклоочистителя производите в следующем порядке:

1. Отсоедините провод питания (штекерное соединение).

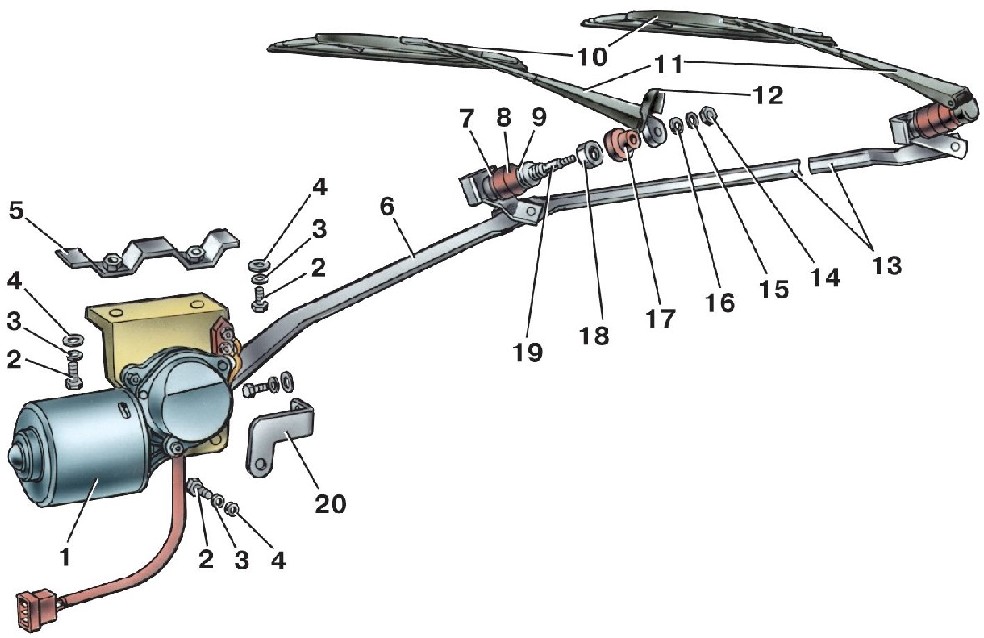

Рис. 8.31. Стеклоочиститель автомобилей семейства УАЗ–31512: 1 – моторедуктор с кронштейном; 2 – болт крепления кронштейна моторедуктора; 3, 15 – пружинная шайба; 4, 16 – шайба; 5 – кронштейн крепления стеклоочистителя; 6,13 – тяги; 7 – прокладка; 8 – распорная втулка; 9 – шайбы; 10 – щетки; 11 – pычаги щеток; 12 – защитный колпачок; 14, 18 – гайка; 17 – колпачок; 19 – штуцер; 20 – упор кронштейна моторедуктора

2. Поднимите защитные колпаки 12 рычагов щеток (рис. 8.31), отверните гайки 14, снимите шайбы 15 и 16.

3. Снимите рычаги щеток 11 с осей штуцеров 19.

4. Снимите колпачки 17 и отверните гайки 18 крепления штуцеров.

5. Снимите шайбы 9, распорные втулки 8 и прокладки 7.

7. Вдвиньте внутрь кузова штуцеры 19.

8. Отверните три болта 2 крепления кронштейна моторедуктора и выньте привод стеклоочистителя.

Установку стеклоочистителя производите в обратном порядке.



Снятие и установка стекла ветрового окна

Снятие стекла ветрового окна производите в следующем порядке:

1. Отверните болты 6 (см. рис. 8.20) и снимите рычаги 2 и 3 вместе со щетками.

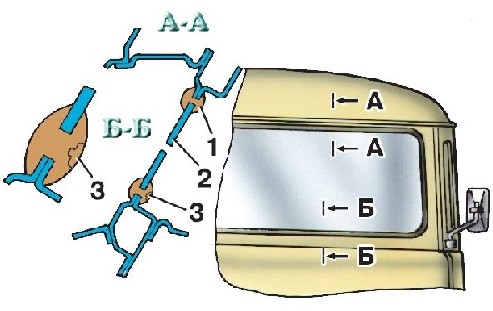

Рис. 8.32. Ветpовое стекло: 1 – уплотнитель ветpового стекла; 2 – ветpовое стекло; 3 – pаспоpный вкладыш уплотнителя стекла

2. Выньте из уплотнителя стекла ветрового окна распорный вкладыш 3 (рис. 8.32), установленный с внутренней стороны стекла.

3. Выньте стекло 2 вместе с уплотнителем 1, постепенно подавая его наружу нажатием руки и легкими ударами резинового молотка по верхнему краю стекла с внутренней стороны.

4. Снимите уплотнитель 1 со стекла 2. Установку нового ветрового стекла производите в следующем порядке:

1. Промазав гнездо уплотнителя, в которое вставляется стекло, резиновым клеем или мастикой, наденьте уплотнитель на стекло так, чтобы канавка для распорного вкладыша была обращена внутрь, а стык был расположен посередине вверху.

2. Прижмите снаружи стекло вместе с уплотнителем к отбортовке проема. Так как стекло не всегда свободно входит в проем окна, применяйте рычаги с резиновыми роликами, при помощи которых осторожно прижимайте стекло к гнезду. После этого заправьте деревянной лопаткой с внутренней стороны кромку уплотнителя за отбортовку проема.

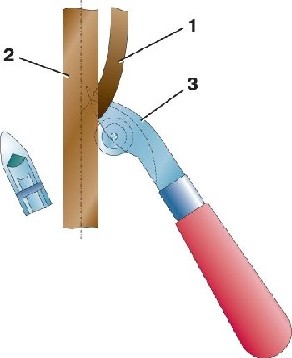

Рис. 8.33. Опpавка для установки pаспоpного вкладыша: 1 – pаспоpный вкладыш; 2 – уплотнитель; 3 – опpавка для установки pаспоpного вкладыша

3. Вставьте с помощью оправки 3 (рис. 8.33) распорный вкладыш 1 в канавку уплотнителя 2 по всей длине.

4. Установите на место рычаги со щетками стеклоочистителя.

5. Очистите стекло от клея или мастики. Установку ветрового стекла производите вдвоем. В то время как один вдавливает стекло в проем снаружи, другой с помощью оправки вставляет распорные вкладыши в канавку уплотнителя.



Снятие и установка опускного и поворотного стекол передней двери

Снятие опускного и поворотного стекол производите в следующем порядке:

1. Отверните винты крепления крышки люка и снимите крышку.

2. Опустите стекло в нижнее положение и выверните винты 15 (см. рис. 8.24) крепления скобы 14 держателя к тросу.

3. Отверните винты 6 и 18 крепления передней стойки опускного стекла.

4. Опустите и наклоните переднюю стойку 5 в сторону поворотного стекла, предварительно открыв его.

5. Выньте опускное стекло.

6. Наклоните стойку 5 в противоположную сторону.

7. Отверните винты 31 крепления обоймы поворотного стекла на наклонной части двери и винты на нижнем конце уплотнителя.

8. Потяните поворотное стекло в проем окна и выньте его.

9. Отверните гайку 32 тормозного механизма, снимите пружину 34, шайбы 33 и 35.

10. Опилите развальцованную головку заклепки верхней оси вращения рамки стекла, выбейте заклепку и выньте рамку 3 вместе со стеклом.

11. Выньте стекло и прокладку из рамки.

Установку стекла в рамку производите вместе с резиновой прокладкой. Выступающие за рамку края прокладки обрежьте. Остальные операции по установке поворотного и опускного стекол производите в обратном порядке. Установите новую верхнюю ось вращения рамки (трубчатую заклепку) и развальцуйте при сборке.



Снятие и установка поворотного и неподвижного стекол окон боковины и задней двери автомобилей УА3–3962, УАЗ–2206 и УАЗ–3909

Снятие поворотного стекла вместе с рамой производите в следующем порядке:

1. Снимите поручень на задней двери.

2. Снимите обивку в зоне поворотного стекла.

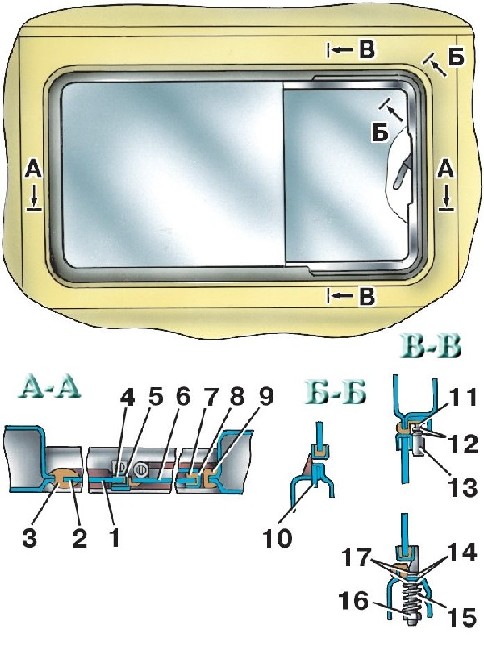

Рис. 8.34. Окно боковины кузова: 1 – неподвижное стекло; 2 – pаспоpный вкладыш уплотнителя; 3 – уплотнитель; 4 – пpокладка; 5 – стойка; 6 – повоpотное стекло; 7 – пpокладка; 8 – pамка повоpотного стекла; 9 – уплотнитель повоpотного стекла; 10 – гвоздь специальный; 11 – шплинт; 12 – шайбы; 13 – ось; 14 – шайбы специальные; 15 – пpужина; 16 – гайка; 17 – шайбы

3. Отверните гайку 16 (рис. 8.34), снимите пружину 15 и шайбы 14 и 17.

4. Расшплинтуйте верхнюю ось вращения рамки стекла, выньте ось 13 и шайбы 12.

5. Снимите рамку 8 со стеклом.

6. Выньте стекло 6 и прокладку 7 из рамки. Установку поворотного стекла производите в обратном порядке.

Снятие неподвижного стекла окон боковины и задней двери производите в следующем порядке:

1. Выньте из уплотнителя стекла распорный вкладыш 2.

2. Нажимая рукой на верхнюю часть стекла со стороны, противоположной снятому вкладышу, выньте стекло из уплотнителя.

Установку неподвижного стекла производите в следующем порядке:

1. Уложите уплотнитель 3 в проем окна.

2. Установите изнутри кузова стекло 1 в нижний паз уплотнителя. Постепенно заправляя деревянной лопаткой кромку уплотнителя за край стекла, установите стекло на место.

3. Вставьте распорный вкладыш в канавку уплотнителя по всей длине.

Снятие и установку стекол окон двери задка, внутренней перегородки кузова автомобиля УАЗ–3741, передних стекол боковины автомобиля УАЗ–2206, задней стенки кабины автомобилей УАЗ–3303, УАЗ–33036, УАЗ–39094 и задних боковых стекол автомобилей УАЗ–39094, УАЗ–39095 производите аналогично снятию и установке неподвижного стекла окна боковины.
