Тент автомобиля

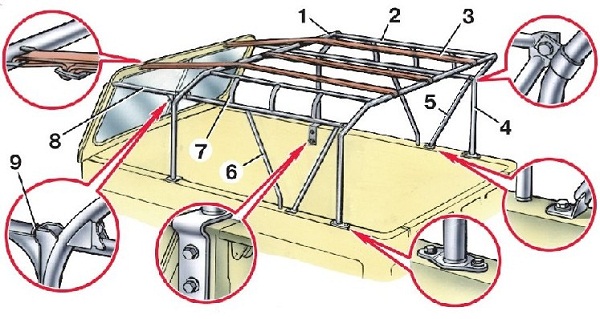

Рис. 8.12. Каpкас тен-та: 1 – пеpедняя дуга; 2 – связь дуг задняя; 3 – стяжной pемень; 4 – дуга задняя; 5 – откос; 6 – наклонная стойка; 7 – пpужинная pас-поpка; 8 – связь дуг пеpедняя; 9 – pезиновая втулка

Тент автомобиля крепится на металлическом разборном каркасе (рис. 8.12).

Для снятия тента необходимо сделать следующее:

1. Отстегните тент и снимите его со скоб.

2. Выверните крайние винты крепления металлических накладок тента на раме стекла ветрового окна и, ослабив остальные винты, снимите металлические накладки.

3. Откройте двери и освободите тент.

4. Снимите тент с винтов рамы стекла ветрового окна и крючков передней дуги каркаса. Снимите тент с каркаса.

5. Заверните все винты на раме стекла ветрового окна, закрепив ими металлические накладки тента.

6. Отстегните и снимите стяжные ремни каркаса тента.

7. Снимите пружинные распорки каркаса тента.

8. Снимите связи дуг тента.

9. Отверните болты и снимите дуги тента и откосы.

10. Снимите наклонные стойки каркаса тента.

Укладку тента производите следующим образом:

1. Сложите тент, завернув в него наклонные стойки каркаса, пружинные распорки и ремни.

2. Вложите связи дуг в специальный чехол.

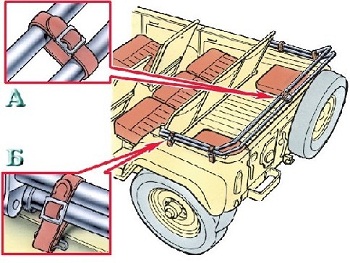

Рис. 8.13. Кpепление дуг тента в кузове автомобиля: А – увязочные ремни дуг; Б – кpепление дуг на боковине

3. Закрепите дуги тента в походное положение в кузове на кожухах задних колес и полу автомобиля, как показано на рис. 8.13.

4. Положите чехол с распорками под коврик заднего пола.

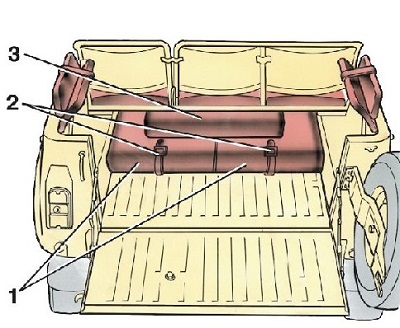

Рис. 8.14. Укладка пакетов тента: 1 – пакеты с надставками двеpей в чехлах; 2 – pемни увязоч-ные; 3 – пакет тента

5. Уложите пакеты тента (рис. 8.14) под заднее сиденье или, при сложенном положении задних сидений, между спинками передних сидений.



Жесткая крыша

На автомобили УАЗ–31512 взамен тента может быть установлена жесткая крыша, реализуемая предприятием. Она полностью унифицирована с крышей, устанавливаемой на автомобиль УАЗ–31514.

Рекомендуется следующий порядок установки жесткой крыши на кузов:

1. Снимите тент и каркас тента.

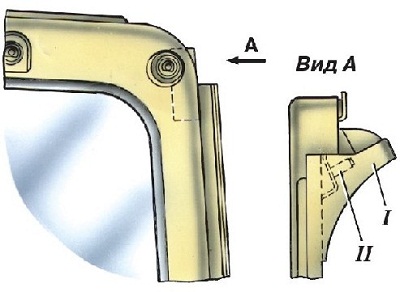

Рис. 8.15. Ветровая рама

2. Срубите зубилом косынки I и держатели II (рис. 8.15) в местах приварки на ветровой раме и закрасьте поврежденные места.

3. Снимите фиксаторы крепления трехместных сидений и срежьте горизонтальные полки. Места среза закрасьте.

4. Установите фиксаторы крепления трехместных сидений на два горизонтальных болта.

5. Снимите спинки откидных сидений.

6. Снимите угловые обивки крыши.

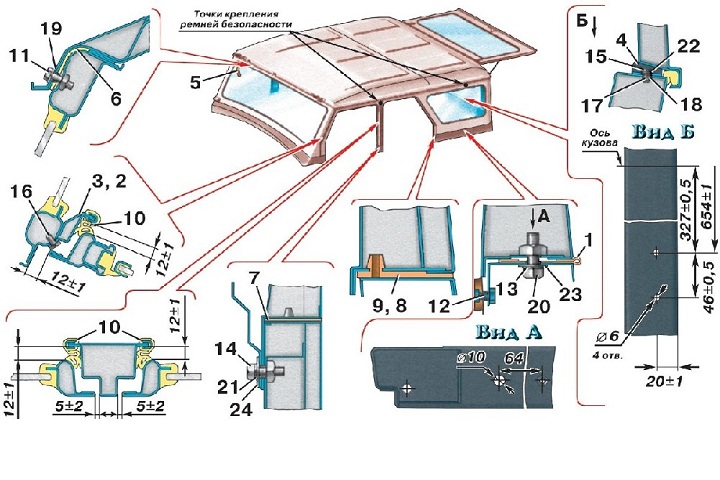

Рис. 8.16. Места крепления крыши на кузове: 1 – задняя прокладка крыши; 2 – правая стойка; 3 – левая стойка; 4 – направляющий шип; 5 – провод; 6 – лобовая прокладка крыши; 7 – центральная прокладка крыши; 8 – боковая правая прокладка крыши; 9 – боковая левая прокладка крыши; 10 – уплотнитель; 11 – болт М6х16; 12 – болт  М6х20; 13 – болт М8х22; 14 – болт М10х25; 15 – винт М5х10; 16 – винт М5х12; 17 – гайка М5; 18 – шайба 5; 19 – шайба 6; 20 – шайба 8; 21 – шайба 10; 22 – шайба 5Л.65Г; 23 – шайба 8Л.65Г; 24 – шайба 10Л.65Г

7. Разметьте и просверлите отверстия Ж 10 мм с обеих сторон кузова, как показано на рис. 8.16.

8. Разметьте и просверлите четыре отверстия Ж 6 мм на заднем борту кузова, установите и закрепите направляющие шипы 4, как показано на рис. 8.16.

9. Приклейте прокладку 6 к ветровой раме резиновым клеем, совместив отверстия в прокладке и ветровой раме.

10. Приклейте прокладки 1 к кузову. Проколите отверстия в прокладках по отверстиям в кузове.

11. Установите прокладки 7 на правую и левую центральные стойки крыши.

12. Установите прокладки 8 и 9.

13. Конец провода пропустите через панель приборов параллельно проводу стеклоочистителя, предварительно откинув ветровую раму, и присоедините к клемме теплового предохранителя вместе с проводом зеленого цвета.

14. Установите крышу, совместив отверстия в крыше с отверстиями в ветровой раме и боковинах кузова. Закрепите крышу болтами, как показано на рис. 8.16. Предпочтительно крепление начинать с передней части крыши.

15. Концы проводов (армированные гнездом и штырем), идущие от панели приборов и от крыши, соедините между собой.

16. Разметьте и просверлите по четыре отверстия Ж 5 мм в стойках 2 и З (рис. 8.16), расположив их равномерно по всей высоте. Установите стойки, как показано на рисунке, и по отверстиям в них разметьте и просверлите отверстия Ж 4 мм в ветровой раме. Закрепите стойки с помощью самонарезающих винтов 16. Допускается приварка стоек дуговой сваркой с последующей зачисткой и окраской сварных швов.

Провод, идущий от крыши к панели приборов, разместите внутри стойки 3.

17. Установите угловые обивки крыши.

18. Закрепите спинки откидных сидений болтами 12.

19. Установите уплотнители в проемах дверей.

20. Установите ремни безопасности.

21. На щитке передка над аккумуляторной батареей выбейте номер кузова шрифтом №10.

Периодически проверяйте крепление крыши к кузову и при необходимости производите подтяжку соединений.



Крепление кузова

Подвеска кузова с оперением в сборе на раме автомобиля выполнена на резиновых подушках двойного действия.

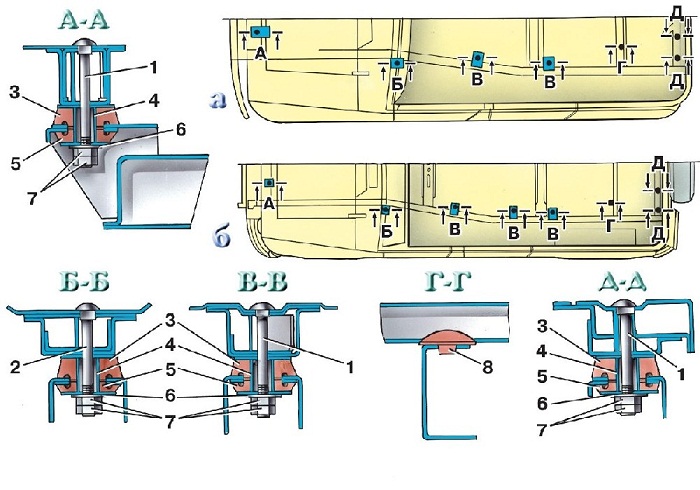

Рис. 8.17. Крепление кузова к раме: а – автомобили семейства УАЗ–31512 (кроме УАЗ–3153); б – автомобиль УАЗ–3153; 1 – болт М10х100; 2 – болт М10х90; 3 – верхняя подушка; 4 – втулка; 5 – нижняя подушка; 6 – шайба 10; 7 – гайка М10; 8 – опора заднего пола

Крепление кузова (рис. 8.17) с оперением к раме автомобиля УАЗ–3153 осуществляется в 16 точках, остальных автомобилей семейства УАЗ–31512 – в 14 точках. Кроме того, имеются две опорные точки, расположенные на поперечине рамы в зоне заднего пола кузова. Для подъема кузова и установки его на раму предусмотрены специальные отверстия в передних и задних стойках (закрыты резиновыми заглушками).

При установке кузова на раму автомобиля следите за правильностью расположения резиновых подушек в отверстиях рамы и наличием распорных втулок.

Гайки болтов крепления кузова затяните до отказа (до упора шайбы подушки в распорную втулку) и закрепите контргайками.



Уплотнение кузова

Уплотнение дверей осуществляется губчатыми резиновыми уплотнителями, приклеенными к дверям клеем

№ 88СА и дополнительно закрепленными металлическими скобками. Уплотнители должны прилегать к дверному проему при закрытом положении дверей. Плотность прилегания уплотнителя к кузову проверяйте полоской бумаги, которая при закрытой двери должна быть прижата уплотнителем. При восстановлении или замене уплотнителя следите за высотой уплотнителя относительно наружной поверхности двери. Расстояние от наружной поверхности двери до язычка уплотнителя должно быть 20 мм.

Для лучшего уплотнения нижней части двери на внутренней панели установлен дополнительный резиновый уплотнитель, который крепится металлической планкой.

Резиновые уплотнители дверей оберегайте от попадания на них бензина или масла.

При снятии или установке уплотнителя рычагов раздаточной коробки рычаги необходимо сблизить.
