УАЗ-3151. Стартер 42.3708

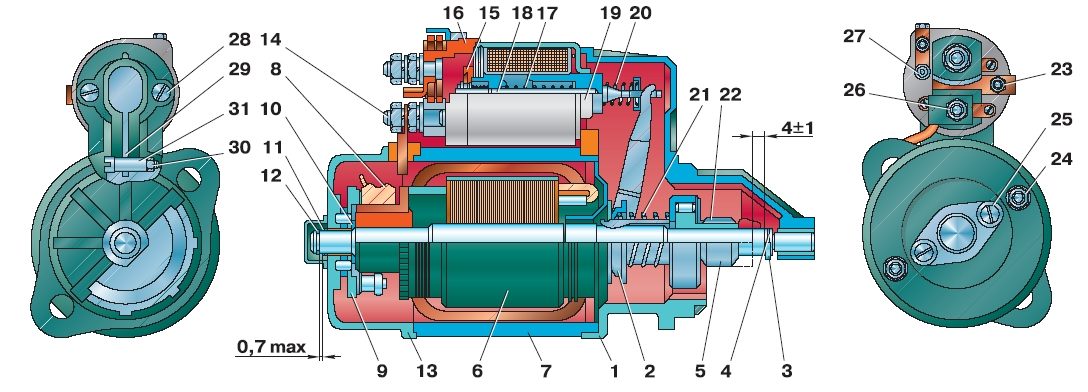

Стартер 42.3708 (рис.
7.18) или 4211.3708–01 с электромагнитным тяговым реле и
рычажным приводом с роликовой муфтой свободного хода установлен с

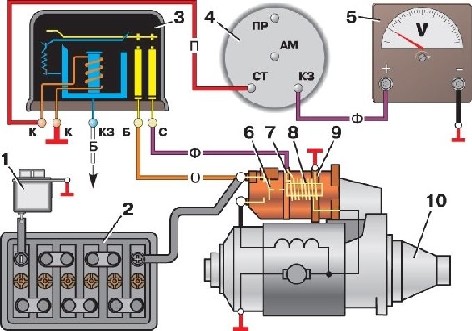

левой стороны двигателя (по ходу автомобиля). Схема включения
стартера показана на рис.
7.19.
Технические данные и характеристики стартера
Направление вращения.....правое
Номинальное напряжение, В.....12
Мощность (при питании от
аккумуляторной батареи емкостью 60(А·ч), кВт (л.с.).....1,2 (1,65)
Холостой ход при 20 °С:
потребляемый ток А, не
более.....75
напряжение на клеммах стартера,
В, не более.....12
Частота вращения ротора, мин-1,
не менее.....5000
Полное торможение при 20°С:
тормозной момент,
кгс·м.....1,6±0,16
потребляемый ток, А, не
более.....520
напряжение на клеммах стартера,
В, не более..... 7
Периодически выполняйте работы по обслуживанию стартера:
1. Проверьте состояние зажимов, не допуская их загрязнения и
ослабления крепления.
2. Снимите защитный кожух и осмотрите коллектор, при необходимости
устраняйте неисправности.
3. Откройте крышку 13 (см. рис.
7.18) со стороны коллектора, осмотрите и при необходимости
зачистите контактные поверхности, после чего продувайте сжатым
воздухом.
4. При необходимости подтяните стяжные болты корпуса стартера.
5. Проверьте крепление стартера к картеру сцепления.
6. При эксплуатации автомобиля в тяжелых условиях снимите стартер
для очистки привода и муфты свободного хода от грязи.
Через каждые 32 000 км пробега автомобиля выполните следующие работы
по обслуживанию стартера:
1. Снимите стартер с двигателя.
2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не
заедают в щеткодержателях. При высоте щеток менее 6 мм замените их.
3. Разберите стартер. Изношенные детали замените.
4. При сборке смажьте подшипники и цапфы вала моторным маслом.
Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага
слегка смажьте смазкой Литол–24.
