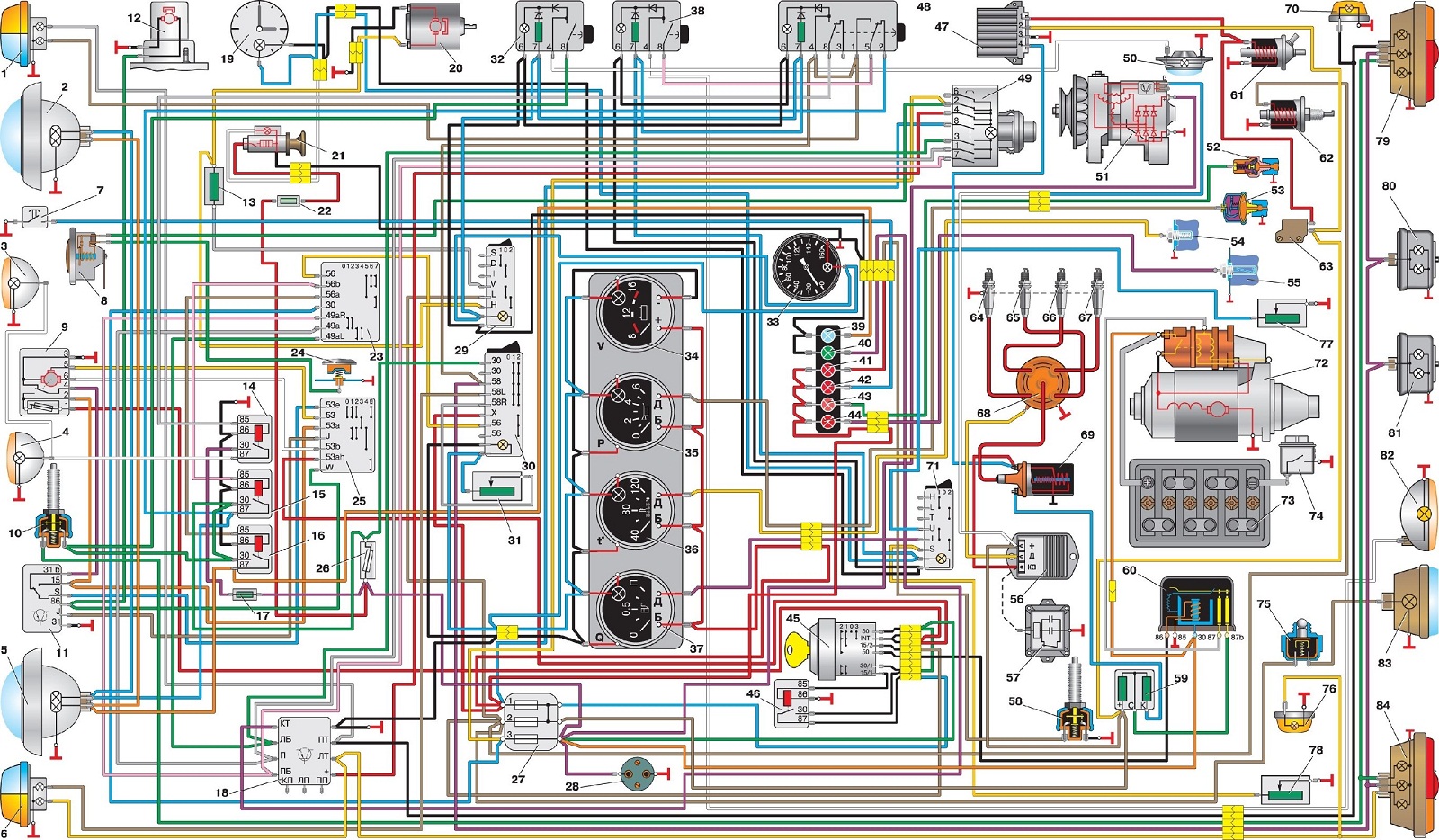

Рис. 7.6. Схема
электрооборудования автомобиля УАЗ–33036 с
многофункциональными подрулевыми переключателями: 1
– фонарь передний;
2 – фара; 3, 4 –
противотуманные фары; 5 – фара; 6 – фонарь передний;
7 – выключатель контрольной лампы неисправности
тормозной системы; 8 – сигнал звуковой; 9 –
стеклоочиститель; 10 – выключатель стоп-сигнала; 11
– прерыватель стеклоочистителя; 12 –
электроомыватель; 13 – сопротивление отопителя; 14 –
реле противотуманных фар; 15, 16 – реле переключения
света фар; 17 – предохранитель противотуманных фар
10 А; 18 – реле указателей поворотов и аварийной
сигнализации; 19 – часы; 20 – электродвигатель
отопителя; 21 – прикуриватель; 22 – предохранитель
прикуривателя 16 А; 23 – переключатель указателей
поворота и световой сигнализации; 24 – кнопка
звукового сигнала; 25 – переключатель
стеклоочистителя; 26 – предохранитель тепловой 20 А;
27 – блок предохранителей; 28 – розетка штепсельная;
29 – переключатель отопителя кабины; 30 –
выключатель наружного освещения; 31 – реостат
подсветки приборов; 32 – выключатель плафона
освещения кабины; 33 – спидометр; 34 – указатель
напряжения; 35 – указатель давления масла; 36 –
указатель температуры охлаждающей жидкости; 37 –
указатель уровня топлива; 38 – выключатель заднего
противотуманного фонаря; 39 – контрольная лампа
дальнего света фар; 40 – контрольная лампа
указателей поворотов; 41 – контрольная лампа
включения стояночного тормоза; 42 – контрольная
лампа неисправности тормозной системы; 43 –
контрольная лампа аварийного давления масла; 44 –
контрольная лампа аварийной температуры охлаждающей
жидкости;
45 – выключатель
зажигания; 46 – реле выключателя зажигания; 47 –
блок управления ЭППХ; 48 – выключатель
противотуманных фар; 49 – выключатель аварийной
сигнализации; 50 – плафон освещения кабины; 51 –
генератор; 52 – датчик аварийного давления масла; 53
– датчик давления масла; 54 – датчик температуры
охлаждающей жидкости; 55 – датчик аварийной
температуры охлаждающей жидкости;
56 – коммутатор
транзисторный; 57 – вибратор аварийный; 58 –
выключатель контрольной лампы стояночного тормоза;
59 – сопротивление добавочное; 60 – реле стартера;
61 – электромагнитный клапан ЭППХ; 62 –
электромагнитный клапан разбалансировки; 63 –
микропереключатель; 64, 65, 66, 67 – свечи
зажигания; 68 – датчик-распределитель; 69 – катушка
зажигания; 70 – боковой повторитель; 71 –
переключатель датчиков уровня топлива; 72 – стартер;
73 – аккумуляторная батарея;
74 – выключатель
«массы»; 75 – выключатель фонаря заднего хода; 76 –
боковой повторитель; 77, 78 – датчики уровня
топлива; 79, 84 – фонари задние; 80, 81 – фонарь
освещения номерного знака; 82 – задний
противотуманный фонарь; 83 – фонарь заднего хода
