Схема электрооборудования автомобилей УАЗ

Схема электрооборудования автомобилей УАЗ–3303

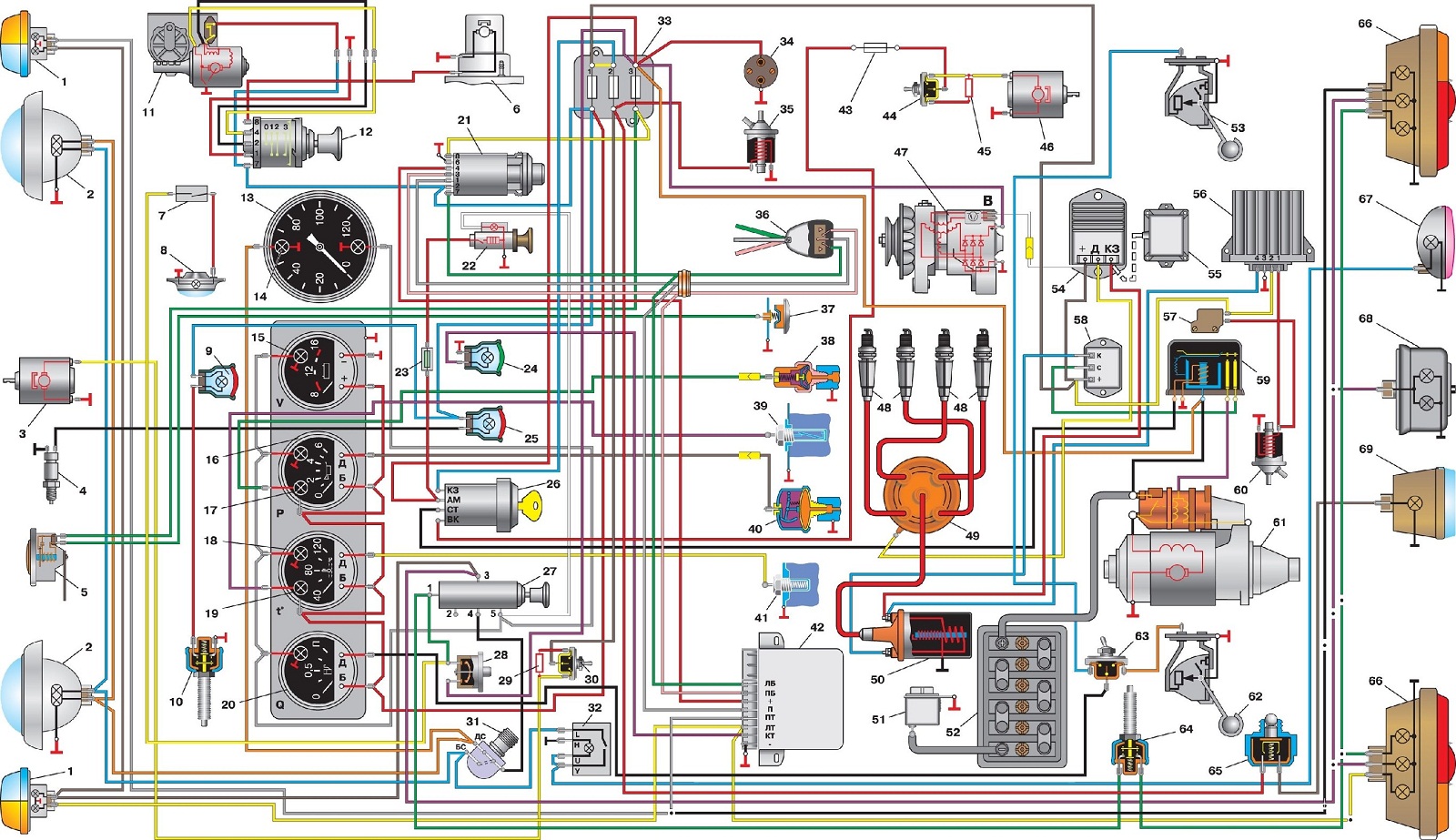

Рис. 7.4. Схема электрооборудования автомобилей УАЗ–3303: 1 – фонарь передний; 2 – фара; 3 – электродвигатель вентилятора отопителя; 4 – датчик сигнальной лампы аварийного состояния гидропривода тормозов; 5 – сигнал звуковой; 6 – электродвигатель омывателя; 7 – выключатель плафона освещения кабины; 8 – плафон освещения кабины; 9 – лампа сигнальная включения стояночной тормозной системы; 10 – выключатель сигнальной лампы стояночной тормозной системы; 11 – электродвигатель стеклоочистителя; 12 – переключатель электродвигателя стеклоочистителя и омывателя; 13 – спидометр;

14 – лампа сигнальная включения дальнего света фар; 15 – вольтметр; 16 – указатель давления масла; 17 – лампа сигнальная аварийного давления масла;

18 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 19 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе; 20 – указатель уровня топлива; 21 – выключатель аварийной сигнализации; 22 – прикуриватель; 23 – предохранитель прикуривателя; 24 – лампа сигнальная указателей поворота; 25 – лампа сигнальная аварийного состояния гидропривода тормозной системы; 26 – выключатель зажигания; 27 – переключатель света центральный; 28 – предохранитель тепловой; 29 – сопротивление отопителя; 30 – переключатель электродвигателя вентилятора отопителя;

31 – переключатель света фар; 32 – выключатель заднего противотуманного фонаря; 33 – блок плавких предохранителей; 34 – розетка штепсельная; 35 – электромагнитный клапан разбалансировки; 36 – переключатель указателей поворота; 37 – кнопка звукового сигнала; 38 – датчик сигнальной лампы аварийного давления масла; 39 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 40 – датчик указателя давления масла; 41 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров; 42 – прерыватель указателя поворота; 43 – предохранитель отопителя; 44 – переключатель электродвигателя вентилятора отопителя; 45 – сопротивление переключателя электродвигателя вентилятора отопителя; 46 – электродвигатель вентилятора отопителя; 47 – генератор; 48 – свеча зажигания; 49 – датчик-распределитель; 50 – катушка зажигания; 51 – выключатель «массы»; 52 – батарея аккумуляторная;

53 – датчик указателя уровня топлива в баке; 54 – коммутатор транзисторный;

55 – вибратор аварийный; 56 – блок электронный управления карбюратором;

57 – микровыключатель; 58 – сопротивление добавочное; 59 – реле дополнительное стартера; 60 – клапан электромагнитный; 61 – стартер; 62 – датчик указателя уровня топлива в баке; 63 – переключатель датчиков топливных баков;

64 – выключатель сигнала торможения; 65 – выключатель фонаря заднего хода; 66 – фонарь задний; 67 – фонарь задний противотуманный; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода
