Ремонт

При появлении в деталях тормозной системы большого износа или других неисправностей разберите, проверьте состояние деталей и их пригодность для дальнейшей работы. Изношенные и поврежденные детали замените. При ремонте системы пользуйтесь данными табл. 6.1.

Тормозные колодки с накладками, замаслившимися в процессе работы, опустите на 20–30 мин в бензин (неэтилированный). Затем тщательно очистите рабочие поверхности накладок металлической щеткой и шкуркой. При большом износе накладок (до головок заклепок осталось 0,5 мм) замените их новыми. При замене накладок их поверхность прошлифуйте так, чтобы диаметр накладок был на 0,2–0,4 мм меньше диаметра барабана.

Если на рабочей поверхности барабанов имеются глубокие риски, задиры или неравномерный износ, то расточите барабан. При расточке барабанов базируйтесь на наружных кольцах подшипников ступицы. Увеличение внутреннего диаметра барабанов на 0,8 мм после расточки не требует изменения диаметра тормозных колодок.

Максимально допустимый диаметр расточенного барабана рабочего тормозного механизма – 281 мм.

При разборке колесных и главного тормозных цилиндров и регулятора давления соблюдайте чистоту. Резиновые и металлические детали цилиндров промывайте только в спирте или тормозной жидкости. Не применяйте керосин или бензин, так как это выведет из строя резиновые детали тормозной системы.

После мойки детали продуйте сжатым воздухом, но не вытирайте тканью во избежание попадания волокон на рабочую поверхность деталей и потери герметичности. Перед сборкой манжеты и уплотнительные кольца погрузите в тормозную жидкость.



Снятие, разборка и сборка рабочих тормозных механизмов

При ремонте обычно подлежат замене тормозные колодки и колесные цилиндры или входящие в них детали, для снятия которых нет необходимости снимать полностью тормозные механизмы.

Снятие тормозных механизмов в сборе с автомобиля производите только при их полной замене новыми или при полной разборке мостов.

При установке тормозных механизмов передних колес на автомобиль обращайте внимание на правильное положение щита. Верхний цилиндр должен быть наклонен вперед (от вертикальной оси) на угол около 30° (на автомобилях с мостами с бортовыми передачами цилиндры располагаются горизонтально). Колодки при торможении должны отжиматься по ходу вращения тормозного барабана при движении автомобиля вперед. При установке на автомобиль тормозных механизмов задних колес колодка с длинной накладкой должна быть впереди.



  Снятие и установку тормозных колодок производите в следующем порядке:

1. Поднимите домкратом автомобиль и снимите колесо, тормозные колодки которого необходимо снять.

2. Снимите тормозной барабан со ступицы. Для этого отверните три винта крепления барабана к ступице. Если барабан снимается с трудом, то заверните съемные болты в три специальные резьбовые отверстия, имеющиеся в диске, и, равномерно заворачивая их, снимите барабан.

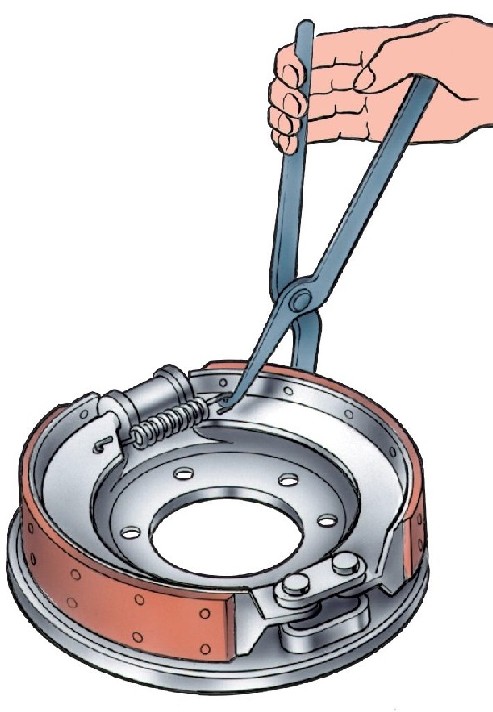

Рис. 6.13. Снятие и установка стяжной пружины тормозных колодок

3. Снимите стяжную пружину тормозных колодок с помощью специальных щипцов (рис. 6.13).

4. Снимите верхние чашки отжимных пружин, пружины, нижние чашки и выньте стержни.

5. Отверните гайки опорных пальцев, выньте опорные пальцы, эксцентрики и снимите тормозные колодки.

Установку колодок с новыми накладками и сборку тормозных механизмов производите в обратном порядке.

Тормозные барабаны обработаны вместе со ступицами, поэтому после снятия устанавливайте их на те же ступицы. Перестановка тормозных барабанов с одной ступицы на другую приведет к увеличению биения рабочих поверхностей барабана относительно тормозных накладок.

При установке барабана на место, прежде чем завернуть винты, следует гайками крепления колес плотно прижать тормозной барабан к ступице и только после этого завернуть винты. Это необходимо для более плотного прижатия тормозного барабана к ступице колеса.

  Регулировку установки тормозных колодок производите в следующем порядке:

1. Поднимите домкратом колесо, тормозной механизм которого необходимо отрегулировать.

2. Немного отверните гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных пальцев должны быть расположены, как указано на рис. 6.1 и 6.2).

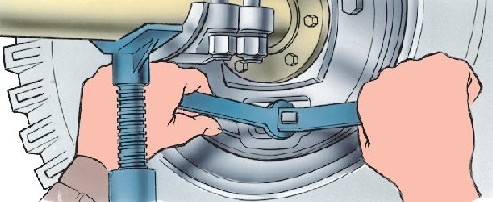

Рис. 6.14. Регулиpовка тоpмозных колодок заднего колеса опоpными пальцами

3. Нажимая на педаль с постоянным усилием 118–147 Н (12–15 кгс), поверните опорные пальцы так, чтобы концы колодок со стороны пальцев упирались в тормозной барабан (рис. 6.14). Момент соприкосновения колодок с барабаном определите по увеличению сопротивления при поворачивании опорного пальца. В этом положении затяните гайки опорных пальцев, следя за тем, чтобы при этом не повернулись пальцы.

4. Поверните регулировочные эксцентрики до упора колодок в тормозной барабан, пока колесо не затормозится.

5. Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно, без задевания барабана за колодки.

При правильной установке новых колодок с неизношенными тормозными барабанами метки «а» на опорных пальцах должны быть расположены, как показано на рис. 6.1 и 6.2 или с отклонениями от этого положения в ту или другую сторону до 50°.

При установке новых колодок, когда фрикционные накладки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут немного нагреваться. После нескольких торможений колодки приработаются, и нагрев прекратится. При сильном нагреве тормозных барабанов немного отведите колодки от тормозного барабана регулировочными эксцентриками.

  Снятие и разборку колесных тормозных цилиндров производите в следующем порядке:

1. Отсоедините трубопровод от цилиндра и снимите цилиндр.

2. Снимите защитные колпаки цилиндров, выньте поршни с уплотнительными кольцами и пружины.

  Сборку и установку колесных тормозных цилиндров производите в обратном порядке.

  Снятие и разборку главного тормозного цилиндра производите в следующем порядке:

1. Отсоедините трубопроводы, ведущие от главного тормозного цилиндра к сигнальному устройству.

2. Отсоедините сигнальное устройство от главного тормозного цилиндра.

3. Отсоедините главный тормозной цилиндр от вакуумного усилителя.

4. Отверните упорный болт 14 (см. рис. 6.6).

5. Снимите стопорное кольцо 22 и выньте упорную шайбу 21.

6. Выньте поршень первичной камеры в сборе 19.

7. Отверните пробку 7, выньте вкладыш пробки 9, возвратную пружину 10 и поршень вторичной камеры в сборе 13.

Бачки 4 не рекомендуется снимать без надобности. В случае необходимости для их снятия отверните пробки бачков 1, снимите сетки 3 и отверните штуцеры 5 крепления корпусов бачков.

Поршень в сборе 19 вынимайте только в сторону фланца, а поршень в сборе 13 – в сторону противоположного торца. Поршни вынимайте осторожно, чтобы не повредить уплотнительные манжеты 18 и кольца 20. Если поршни не вынимаются свободно из цилиндра, сначала слегка подтолкните поршень 13 поршнем 19, а затем осторожно вытолкните поршень 19 нажатием (через освободившуюся полость) отверткой или другим предметом на держатель пружины 16 или винт держателя пружины 17.

Сборку и установку главного цилиндра производите в обратном порядке. При этом собранные поршни устанавливайте в цилиндр осторожно и только со стороны соответствующих им торцев цилиндра. Во избежание повреждения уплотнительных манжет и колец не проталкивайте поршни через всю полость цилиндра.

При сборке поршня 19 заверните винт 17 до упора в поршень. Упорный болт 14 завертывайте в картер только после установки собранного поршня 19, шайбы 21 и стопорного кольца 22.

  Моменты затяжки:

упорного болта 14.....8–10 Н·м (0,8–1,0 кгс·м);

штуцера 5.....16–22 Н·м (1,6–2,2 кгс·м);

пробки 7.....167–186Н·м  (17–19 кгс·м).

  Снятие и разборку регулятора давления производите в следующем порядке:

1. Отсоедините трубопроводы, ведущие к регулятору.

2. Отсоедините регулятор от кронштейна (основания).

3. Отверните пробку 14 (см. рис. 6.8) со стороны торца корпуса.

4. Снимите защитный чехол 20 и стопорное кольцо 19.

5. Выньте поршень 1 из корпуса со всеми внутренними деталями.

6. Отверните перепускной клапан 16.

Контрольную заглушку 17 не рекомендуется снимать без надобности. Поршень вынимайте из корпуса осторожно в сторону торца под защитный чехол, чтобы не повредить уплотнительные кольца. Если поршень не вынимается свободно из корпуса, сначала слегка подтолкните его со стороны торца под пробку.

Сборку и установку регулятора производите в следующем порядке:

1. Соберите поршень 1 с уплотнителем 7 (см. рис. 6.8).

2. Установите в корпус регулятора 5 втулку 8 корпуса, подсобранный поршень с уплотнителем, опорную шайбу 6, пружину 4 поршня, опорную шайбу 3, уплотнительное кольцо 2, втулку 18 поршня и стопорное кольцо 19.

3. Установите в корпус регулятора опорную шайбу 9, уплотнительное кольцо 11, втулку 10 толкателя, второе уплотнительное кольцо 11, опорную тарелку 12 и пружину 13 втулки.

4. Подсоберите пробку 14 с прокладкой 15 и заверните ее в корпус регулятора.

5. Заверните в корпус регулятора перепускной клапан 16.

6. Установите защитный чехол 20, колпачок перепускного клапана и контрольную заглушку 17 (если она вынималась).

  Моменты затяжки:

пробки 14.....43–57 Н·м (4,4–5,8 кгс·м);

клапана 16.....10–14 Н·м (1,0–1,4 кгс·м).

Снятие и установка привода регулятора давления. Привод регулятора давления не рекомендуется без надобности снимать с автомобиля, чтобы не нарушить его регулировку. В случае демонтажа при сборке необходимо выдержать установочные размеры, приведенные на рис. 6.9. При этом размер Н (положение упругого рычага 5 относительно кронштейна 2) устанавливайте регулировочным болтом 4 на регуляторе давления, подсобранном с кронштейном 2, рычагом привода 3, упругим рычагом 5 и клеммой 11 (до установки на автомобиль).

  Моменты затяжки:

болта 13 и гаек болтов 4, 13 и оси 14........27–35 Н·м (2,8–3,6 кгс·м);

болтов крепления регулятора к кронштейну 2 и гайки болта 9........14–18 Н·м (1,4–1,8 кгс·м);

гайки болта 6........6,4–8,0 Н·м  (0,65–0,8 кгс·м).



Снятие, разборка и сборка вакуумного усилителя

При выходе усилителя из строя на поршни главного цилиндра передается только усилие от ноги водителя через толкатель 33 (см. рис. 6.5), клапан управления, буфер 20 и шток 7.

Повышенная величина усилия на педаль указывает на необходимость осмотра и, возможно, ремонта усилителя.

При выходе из строя уплотнителей, пружин и других деталей усилитель снимите с автомобиля, отсоединив предварительно от него главный тормозной цилиндр, шланг, педаль и разберите. Перед разборкой нанесите метки на корпусе и крышке, чтобы при сборке установить их на свои первоначальные места.

Разбирайте и собирайте усилитель в специальном приспособлении с помощью небольшого пресса.

Усилитель установите четырьмя болтами с надетыми на них резиновыми втулками для предохранения резьбы от повреждения в отверстия неподвижно установленной плиты. На два болта крышки вторичной камеры, также предохранив предварительно их резьбу, установите специальный рычаг с отверстиями под эти болты и, надавливая на него с небольшим усилием прессом, поверните крышку до совмещения выступов на корпусе усилителя со впадинами на крышке.

Прочие операции не требуют специальных приспособлений.

При сборке рабочие поверхности трения деталей 6,17, 24, 25 и контактирующие поверхности крышки 1 с диафрагмой 18 смажьте смазкой ЦИАТИМ–221.

После сборки усилитель проверьте на работоспособность и герметичность. Для этого присоедините шланг к обратному клапану и при работающем двигателе приложите усилие 196–294 Н (20–30 кгс) к толкателю 33. При этом корпус клапана управления вместе с толкателем должен перемещаться до упора.

После снятия усилия с толкателя 33 корпус клапана управления должен возвратиться в исходное положение. По истечении 2–3 мин после остановки двигателя при нажатии на толкатель 33 должно прослушиваться шипение воздуха, поступающего в усилитель через клапан управления.

Перед установкой главного тормозного цилиндра на усилитель отрегулируйте вылет штока 7 относительно привалочной плоскости крышки 1 на величину 7,78 –8 мм и вылет толкателя 33 относительно привалочной плоскости корпуса 23 на величину 134,7– 136,3 мм.
