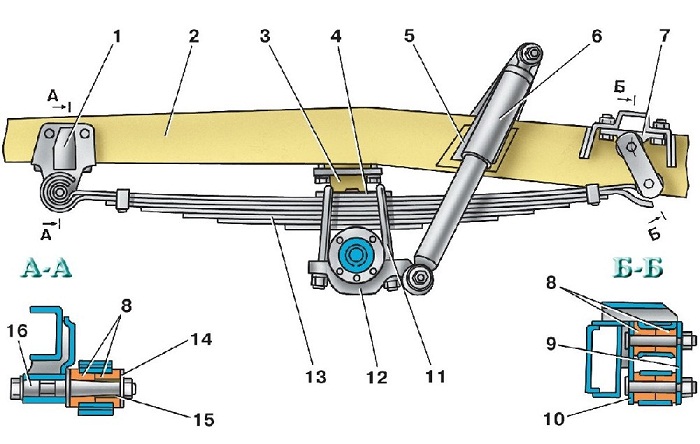

Рис. 4.1. Передняя подвеска автомобилей семейства УАЗ–31512: 1 – передний кронштейн; 2 – рама; 3 – буфер; 4 – накладка; 5 – кронштейн амортизатора; 6 – амортизатор; 7 – задний кронштейн; 8 – резиновые втулки; 9 – наружная щека серьги; 10 – внутренняя щека серьги; 11 – стремянка; 12 – подкладка; 13 – рессора; 14 – шайба; 15 – втулка рессоры; 16 – ось рессоры

Подвеска автомобиля состоит из четырех продольных полуэллиптических рессор, работающих совместно с гидравлическими телескопическими амортизаторами двухстороннего действия (рис. 4.1, 4.2).

Передние рессоры автомобилей семейства УАЗ–31512 состоят из 8 листов, задние – из 7 или 9 листов в зависимости от комплектации.

Передние и задние рессоры автомобилей семейства УАЗ–3741 одинаковые и взаимозаменяемые, состоят из 13 листов. Крепление передних и задних рессор аналогичное.

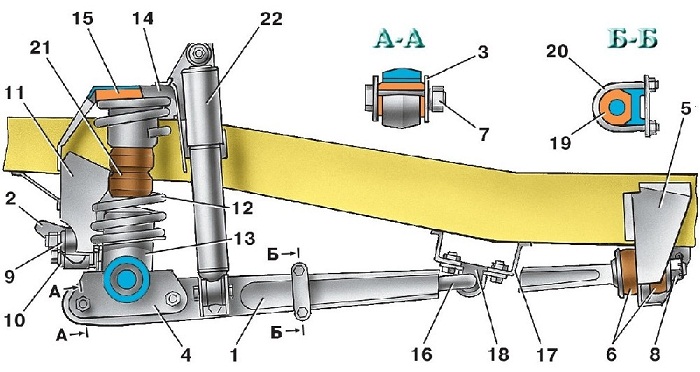

Рис. 4.3. Передняя пружинная подвеска: 1 – продольная штанга; 2 – поперечная тяга; 3, 9 – резинометаллические шарниры; 4, 5 – кронштейны продольной штанги; 6 – резиновые шарниры; 7, 8 – гайки; 10, 11 – кронштейны поперечной тяги; 12 – пружина; 13, 14 – кронштейны пружины; 15 – вибропоглощающая прокладка; 16 – стабилизатор; 17 – кронштейн стабилизатора; 18, 19 – резиновые втулки; 20 – стремянка; 21 – буфер; 22 – амортизатор

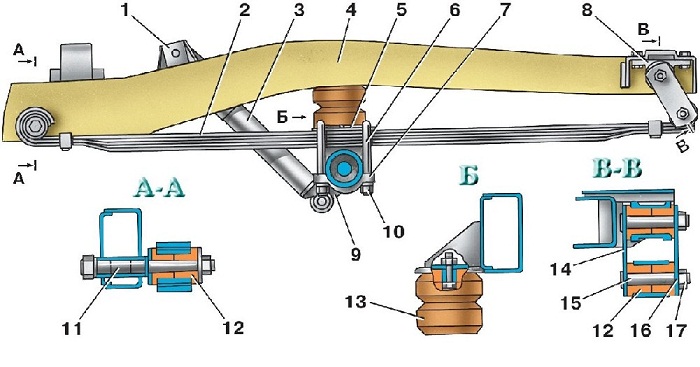

Рис. 4.4. Задняя подвеска с малолистовыми рессорами: 1 – кронштейн амортизатора; 2 – рессора; 3 – амортизатор; 4 – рама; 5 – накладка; 6 – стремянка; 7 – подкладка; 8 – кронштейн серьги; 9 – кронштейн амортизатора; 10 – гайка стремянки;11 – ось; 12 – втулка резиновая; 13 – буфер; 14 – щека серьги внутренняя; 15 – палец; 16 – щека серьги наружная; 17 – гайка пальца

На отдельные автомобили семейства УАЗ–31512 (в том числе на все автомобили УАЗ–3153) устанавливается передняя пружинная подвеска (рис. 4.3) и задняя подвеска с малолистовыми рессорами (рис. 4.4).

Малолистовая рессора состоит из 3 листов (для автомобиля УАЗ–3153 – из 4 листов).

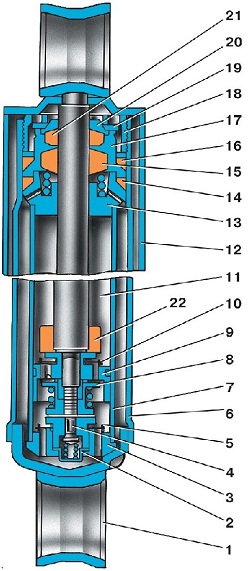

Рис. 4.5. Амортизатор: 1 – проушина; 2 – ограничитель клапана сжатия; 3 – корпус клапана сжатия; 4 – клапан сжатия; 5 – впускной клапан; 6 – резервуар; 7 – цилиндр; 8 – клапан отдачи; 9 – поршень; 10 – перепускной клапан; 11 – шток; 12 – кожух; 13 – направляющая втулка штока; 14 – нижнее уплотнительное кольцо; 15 – сальник; 16 – верхнее уплотнительное кольцо; 17 – обойма сальников; 18 – гайка резервуара; 19 – шайба; 20 – защитное кольцо; 21 – сальник штока; 22 – буфер отбоя (для пружинной подвески)

Передние и задние амортизаторы (рис. 4.5) всех автомобилей, кроме автомобилей с пружинной подвеской, одинаковые и взаимозаменяемые.

У автомобилей с передней пружинной подвеской и задней с малолистовыми рессорами передние амортизаторы имеют меньшую длину (на 25 мм).

На автомобили могут устанавливаться комплектно амортизаторы с диаметром цилиндров 35 и 40 мм. Допускается установка амортизаторов разной размерности комплектно по осям.



Техническое обслуживание

Периодически проверяйте состояние рессор, пружин подвески и амортизаторов, их крепление и устраняйте выявленные неисправности.

Листы рессор не должны иметь трещин. Срез центрового болта рессоры может вызвать продольное смещение листов, а ослабление затяжки стремянок – поперечное смещение листов.

Для предупреждения коррозии и устранения скрипа смазывайте листы рессор согласно указаниям таблицы смазывания.

Стуки и скрипы в ушках рессор и шарнирах пружинной подвески указывают на износ или неполную затяжку резиновых втулок или износ резинометаллических шарниров. В этом случае замените шарниры и втулки или затяните втулки плотнее. Для увеличения натяга во втулках рессор установите между ними резиновые прокладки (кольца), вырезанные из камеры или подобной резины.

Признаком неисправности амортизаторов является продолжительное раскачивание автомобиля после переезда через неровность дороги.

При обслуживании амортизаторов периодически осматривайте и своевременно подтягивайте их крепление, а также проверяйте состояние резиновых втулок в ушках.

Амортизатор во время эксплуатации специальных регулировок не требует.

Разборку амортизаторов производите только в следующих случаях:

– возникновения не устраняемой течи жидкости;

– потери усилий амортизатора при растяжении или сжатии;

– замены жидкости.

Без особой надобности разбирать амортизатор не следует.

Прежде чем разбирать амортизатор, очистите его от грязи, тщательно промойте и протрите. Операции разборки и последующей сборки выполняйте в условиях, обеспечивающих полную чистоту.

После первых 3000 км пробега или при подтекании жидкости через сальник 15 (см. рис. 4.5) штока и уплотнительные кольца 14,16 подтяните гайку 18. Момент затяжки 78–98 Н·м (8–10 кгс·м). Если подтекание не прекратится, снимите амортизатор, разберите, осмотрите уплотнительные кольца и отверстие направляющей втулки 13 штока. Изношенные по внутреннему диаметру сальник штока, направляющую штока, уплотнительные кольца резервуара и др. детали замените. Резиновый сальник 15 установите имеющейся на нем надписью «низ» к поршню.

При установке сальника смажьте его сопрягаемые со штоком внутренние поверхности амортизаторной жидкостью для уменьшения износа и предупреждения скрипа.

Снижение эффективности действия амортизатора или отказа в работе может вызываться засорением клапанных систем, осадкой пружин клапанов или поломкой деталей. В таких случаях амортизатор разберите, промойте и замените просевшие или поломанные пружины и детали.
