Разборка переднего моста



Разборку переднего моста производите в следующем порядке:

1. Установите мост на стенд, отверните гайки колес и снимите колеса.

2. Расшплинтуйте и отверните гайку крепления пальца тяги сошки к рычагу поворотного кулака и снимите тягу сошки.

3. Отверните винты и снимите тормозные барабаны.

4. Снимите муфты отключения колес.

5. Выпрямите отогнутые края замочной шайбы, отверните гайку и контргайку, снимите стопорную шайбу и внутреннее кольцо с роликами наружного подшипника ступиц правого и левого колес.

6. Снимите ступицы колес.

7. Отверните болты крепления тормозных щитов, снимите щиты, цапфы поворотных кулаков и выньте шарниры поворотных кулаков.

8. Расшплинтуйте и отверните гайки крепления пальцев и снимите тягу рулевой трапеции.

9. Отверните болты крепления шаровой опоры к кожуху полуоси. Снимите упоры-ограничители поворота колес и выпрессуйте шаровые опоры из кожухов полуосей.

10. Отверните гайки крепления поворотного рычага на корпусе поворотного кулака. Снимите рычаг и комплект регулировочных прокладок.

11. Отверните болты крепления верхней накладки шкворня другого поворотного кулака и снимите накладку с комплектом регулировочных прокладок.

12. Отверните болты крепления нижних накладок шкворней и снимите накладки с комплектом регулировочных прокладок.

13. Отверните болты крепления сальника шаровой опоры и снимите сальник шаровой опоры.

Рис. 3.102. Съемник шквоpней

14. Выпрессуйте шкворни при помощи приспособления, показанного на рис. 3.102, и снимите корпус поворотного кулака.

Разборку поворотного кулака без снятия переднего моста с автомобиля производите в следующем порядке:

1. Подставьте колодки под задние колеса автомобиля.

2. Поднимите домкратом переднее колесо со стороны, требующей разборки.

3. Выполните операции, указанные выше в пунктах 2–10 данной главы.

4. Отверните гайки крепления поворотного рычага или болты крепления верхней накладки шкворня на корпусе и снимите рычаг или накладку с комплектом регулировочных прокладок.

5. Отверните болты крепления нижней накладки шкворня и снимите накладку с комплектом регулировочных прокладок.

6. Отверните болты крепления сальника шаровой опоры.

7. Выпрессуйте шкворни приспособлением и снимите корпус поворотного кулака.



  Разборка и сборка шарниров равных угловых скоростей





Разборку шарниров производите в следующем порядке:

1. Отметьте краской взаимное расположение кулаков шарниров.

2. Разведите кулаки, для этого постучите вилкой короткого кулака по деревянной подставке.

3. Зажмите в тиски шарнир за длинный кулак коротким кулаком вверх.

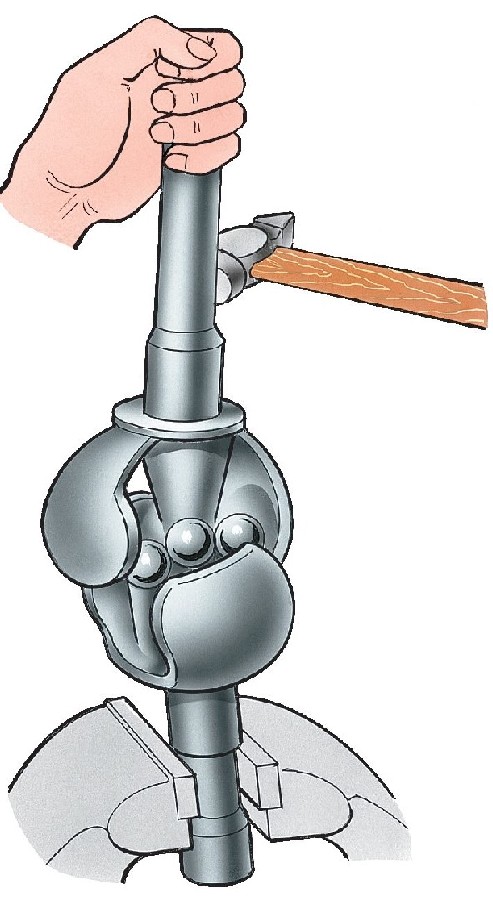

Рис. 3.103. Разбоpка шаpниpа

4. Поверните короткий кулак в сторону одного из ведущих (периферийных) шариков. Если при этом противоположный шарик не выйдет из канавок, нажмите или ударьте медным молотком (рис. 3.103) по короткому кулаку. При этом соблюдайте осторожность, так как один из шариков может вылететь из шарнира с большой скоростью.

5. Выньте остальные шарики шарнира. После подбора новых шариков увеличенного размера (ремонтных) или замены одного из кулаков соберите шарнир.

Сборку шарниров производите в следующем порядке:

1. Зажмите в тиски длинный кулак в вертикальном положении.

2. Вставьте центральный шарик.

3. Установите короткий кулак на центральный шарик так, чтобы метки, отмеченные краской, совпадали и, поворачивая его из стороны в сторону, установите поочередно три ведущих (периферийных) шарика.

4. Разведите кулаки на 10–12 мм и поверните короткий кулак на максимальный угол в сторону от свободных канавок, установите четвертый шарик в канавки.

5. Поверните короткий кулак в вертикальное положение.

Натяг у шариков шарнира должен быть таким, чтобы момент, необходимый для поворота кулака на 10–15° во все стороны от вертикали при зажатом в тиски другом кулаке, равнялся 30–60 Н·м (300–600 кгс·см).

Разница в моментах поворота кулака в двух взаимоперпендикулярных направлениях одного шарнира не должна превышать 9,8 Н·м (100 кгс·см). Для получения требуемого натяга и обеспечения правильной сборки шарики должны быть рассортированы на 9 групп.

Размеры диаметров ведущих шариков шарнира равных угловых скоростей в мм:

        I......25,32–25,34         VI......25,42–25,44

        II......25,34–25,36        VI......25,44–25,46

        III......25,36–25,38       VIII......25,46–25,48

        IV......25,38–25,40       IX......25,48–25,50

        V......25,40–25,42

Диаметр центрального шарика 26,988–0,05 мм. Каждый шарнир должен собираться с шариками одной группы или двух соседних групп.

Например: два шарика диаметром 25,41 мм и два шарика диаметром 25,43 мм. При сборке шарики одного размера обязательно расположите диаметрально противоположно один другому. Разница в диаметрах двух пар шариков одного шарнира допускается не более 0,04 мм.

После сборки обкатайте шарнир на стенде в течение 2 минут при частоте вращения 4,8 с–1 (300 мин^-1) с изменением угла от 0 до 30°.

При обкатке шарики и канавки смажьте согласно указаниям таблицы смазывания.



Сборка переднего моста



Сборку переднего моста производите в порядке, обратном разборке, с учетом следующего:

1. Запрессуйте втулку в цапфу поворотного кулака заподлицо с торцом гнезда под упорную шайбу.

После запрессовки втулку разверните и прогладьте брошью до диаметра 32 +0,34 +0,17 мм.

2. Ограничьте продольные перемещения шарнира равных угловых скоростей упорными шайбами, одну из которых установите в шаровой опоре, а другую – в цапфе.

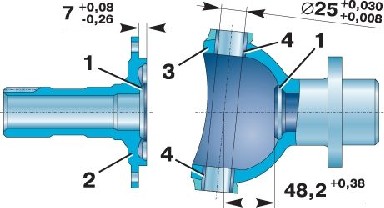

Рис. 3.104. Установка упоpной шайбы: 1 – упоpная шайба; 2 – цапфа; 3 – шаpовая опоpа; 4 – втулка

Масляные канавки упорных шайб должны быть обращены к шарниру. Для закрепления шайбы в гнезде раскерните ее в 3–4 точках, равномерно расположенных по окружности. Размер от плоскости упорной шайбы 1 (рис. 3.104) до фланца цапфы 2 должен быть 7 +0,08 –0,26 мм, от плоскости шайбы 1 до центра шаровой опоры 3 – 48,2+0,38 мм.

3. При замене в шаровой опоре втулок 4 шкворней разверните их после запрессовки до диаметра 25 +0,030 +0,008 мм. Калибр диаметра 24,995 мм должен входить одновременно в обе втулки.

4. При установке шарнира заложите в шаровую опору смазку согласно таблице смазывания.

5. Шкворни и втулки шкворней перед сборкой смажьте жидкой смазкой.

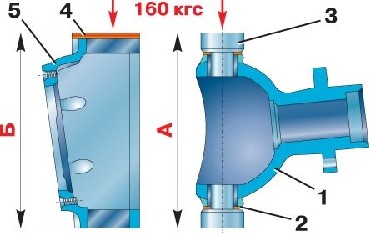

Рис. 3.105. Подбоp pегулиpовочных пpокладок: 1 – шаpовая опоpа; 2 – опоpная шайба; 3 – шквоpень; 4 – pегулиpовочные пpокладки; 5 – коpпус повоpотного кулака

Количество прокладок для получения определенных осевых натягов во втулках шкворней выберите в зависимости от размера Б (рис. 3.105), состоящего из суммы размеров поворотного кулака и регулировочных прокладок, и размера А, состоящего из суммы размеров шаровой опоры, опорных шайб и шкворней. Число прокладок должно быть не менее пяти.

Замер производите под нагрузкой 1,6 кН (160 кгс). Размер А должен быть на 0,02–0,10 мм больше размера Б.

Регулировочные прокладки установите сверху и снизу на торцы корпуса поворотного кулака. При четном числе одинаковых по толщине прокладок последние установите сверху и снизу в одинаковых количествах.

При четном числе прокладок, но разной их толщине, или при нечетном числе прокладок разность между суммарной толщиной верхних и нижних прокладок не должна превышать 0,1 мм.

6. При сборке и установке сальника шаровой опоры его внутреннее войлочное кольцо пропитайте в теплом моторном масле.

7. После сборки проверьте передний мост на стенде под нагрузкой и без нее. Нагрузка создается одновременным притормаживанием обеих полуосей.

У правильно собранного переднего моста не должно быть повышенного шума и нагрева, а также течи масла через манжеты и сальники, крышки и болтовые соединения.
