УАЗ-3151. Передний мост







Главная передача и дифференциал переднего моста по конструкции аналогичны заднему мосту. Все указания по обслуживанию и ремонту заднего моста относятся также и к переднему мосту.




4.6.1 Передний мост УАЗ 3151

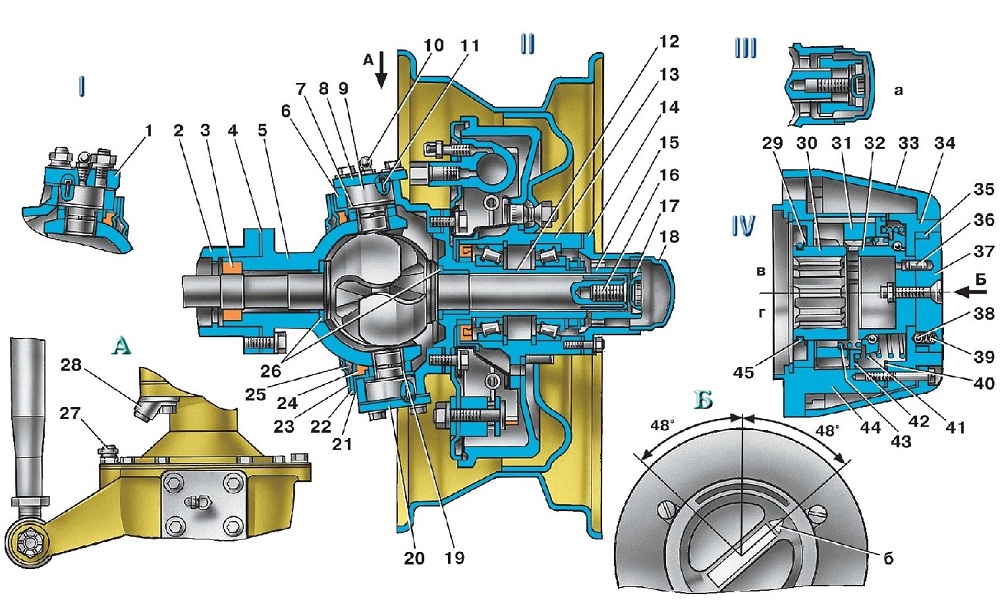

Рис. 3.98. Поворотный кулак: а – сигнальная канавка; б – указатель; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес; IV – муфта отключения колес (вариантное исполнение); в – колеса отключены; г – колеса включены; 1 – рычаг поворотного кулака; 2 – кожух полуоси;
3 – сальник; 4,20 – прокладки; 5 – шаровая опора; 6 – корпус поворотного кулака; 7 – опорная шайба; 8 – накладка; 9 – шкворень; 10 – пресс-масленка;
11 – стопорный штифт; 12 – цапфа; 13 – ступица колеса; 14 – ведущий фланец; 15 – муфта; 16 – болт муфты; 17 – шарик фиксатора; 18 – защитный колпак;
19 – втулка шкворня; 21 – внутренняя обойма; 22 – кольцо-перегородка;
23 – наружная обойма; 24 – резиновое уплотнительное кольцо; 25 – войлочное уплотнительное кольцо; 26 – упорные шайбы; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – кольцо; 30 – ведущая щлицевая втулка; 31 – соединительная шлицевая втулка; 32 – ведущая втулка; 33 – колпак; 34 – крышка; 35 – манжета; 36 – штифт; 37 – переключатель;
38 – шарик; 39, 41 – пружины; 40 – прокладка; 42 – ведомая втулка; 43 – растяжная пружина; 44 – корпус; 45 – запорное кольцо




Дополнительно производится обслуживание и ремонт поворотных кулаков (рис. 3.98).


Техническое обслуживание





При техническом обслуживании переднего ведущего моста проверьте и при необходимости отрегулируйте затяжку подшипников шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака, промойте и смените смазку в поворотных кулаках. При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей 28 (рис. 3.98) поворота колес, регулировочных болтов 27 и надежность их стопорения.
Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке:
1. Затормозите автомобиль стояночным тормозным механизмом или поставьте колодки под задние колеса.
2. Поднимите передний мост домкратом.
3. Отверните гайки крепления колеса и снимите его.
4. Отверните болты крепления сальника шаровой опоры и отодвиньте сальник.


4.6.1 Передний мост УАЗ 3151

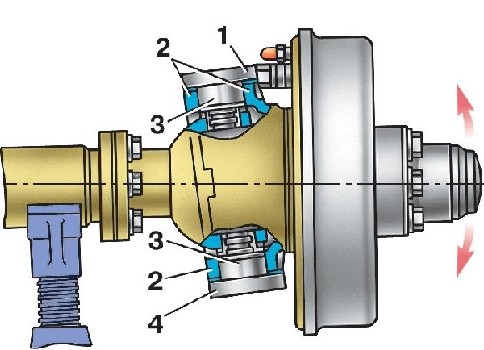

Рис. 3.99. Проверка регулировки шкворней: 1 – верхняя накладка; 2 – регулировочная прокладка; 3 – шкворень; 4 – нижняя накладка





5. Проверьте осевой зазор шкворней, для чего покачайте руками корпус поворотного кулака вверх и вниз (рис. 3.99).
6. Отверните гайки шпилек крепления рычага 1 (см. рис. 3.98) поворотного кулака или болты крепления верхней накладки 1 (см. рис. 3.99) и снимите рычаг или верхнюю накладку шкворня.
7. Выньте тонкую (0,1 мм) регулировочную прокладку и установите рычаг или накладку на место.
8. Отверните болты крепления и снимите нижнюю накладку 4 шкворня, выньте тонкую (0,1 мм) регулировочную прокладку и установите накладку шкворня на место.
Для сохранения соосности шарнира выньте прокладки одинаковой толщины сверху и снизу.
Проверьте результаты сборки. Если зазор не устранен, произведите повторную регулировку за счет снятия более толстых прокладок (0,15 мм).
Большой износ шкворней 9 и втулок 19 (см. рис. 3.98) по диаметру вызывает нарушение угла развала колес, «виляние» их при езде и неравномерный износ шин. В этом случае замените изношенные детали.




4.6.1 Передний мост УАЗ 3151

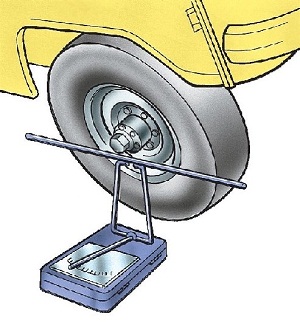

Рис. 3.100. Пpовеpка максимальных углов повоpота колес





Проверку максимальных углов поворота колес производите на специальном стенде (рис. 3.100). Угол поворота правого колеса вправо, а левого колеса влево должен быть не более 27°. Регулировку производите болтом 27 (см. рис. 3.98).
Схождение колес регулируйте изменением длины поперечной рулевой тяги. Перед регулировкой убедитесь в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц; затем, ослабив затяжку стопорных гаек (имеющих правую и левую резьбы), вращением регулировочного штуцера установите необходимую величину схождения колес.



4.6.1 Передний мост УАЗ 3151

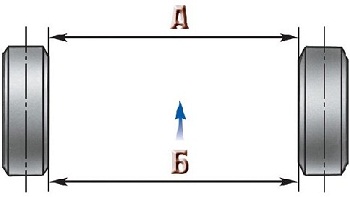

Рис. 3.101. Пpовеpка схождения колес





Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер А (рис. 3.101), замеренный по средней линии боковой поверхности шин спереди, был на 1,5–3,0 мм меньше размера В сзади.
По окончании регулировки затяните стопорные гайки. Момент затяжки 103–127 Н·м (10,5–13 кгс·м).
Схождение колес можно проверять линейкой модели 2182 ГАРО.


Ремонт



Для проведения ремонта снимите передний ведущий мост с автомобиля и разберите.
После разборки и промывки деталей проверьте их состояние и выявите их пригодность для дальнейшей работы.
Ремонт картера, главной передачи и дифференциала производите в соответствии с указаниями, изложенными в разделе «Задний мост». При изгибе кожуха полуоси его правку производите в холодном состоянии. Изношенные детали поворотных кулаков заменяйте новыми, пользуясь данными табл. 3.9.
Снятие переднего моста производите в следующем порядке:
1. Установите колодки под задние колеса автомобиля.
2. Отсоедините на левом и правом лонжеронах трубопроводы гидравлической тормозной системы от гибкого шланга, идущего к тормозным механизмам передних колес. Отверните гайки крепления гибких шлангов и снимите их.
3. Отверните гайки крепления нижних концов амортизаторов.
4. Отверните болты крепления переднего карданного вала к фланцу ведущей шестерни.
5. Расшплинтуйте и отверните гайку шарового пальца сошки, отсоединив тягу от сошки.
6. Отверните гайки крепления стремянок передних рессор, снимите подкладки, стремянки и накладки. Поднимите за раму переднюю часть автомобиля.


Примечание
При снятии моста с пружинной подвеской выполните операции 1–5. Затем отсоедините стабилизатор 16 (см. рис. 196) поперечной устойчивости от продольных рычагов 1 подвески, поперечную тягу 2 от кронштейна 11 на раме, задние концы продольных рычагов 1 от кронштейнов 5 на раме.
