Ремонт



Карданные валы балансируются динамически. Дисбаланс устраняйте приваркой пластин на концах вала. При индивидуальном методе ремонта пригодные к дальнейшей работе детали устанавливайте на прежние места, где они приработались. Такие детали перед снятием пометьте любым способом, не вызывающим их порчи (краской, кернением и т.д.).

Для ремонта снимите вал с автомобиля.



  Разборка карданного вала



1. Отверните обойму 12 (см. рис. 3.75) сальникового уплотнения шлицевого соединения, предварительно выправив ее в местах кернения, и сдвиньте уплотнение в сторону трубы.

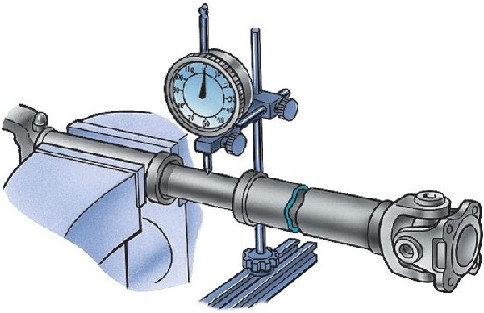

Рис. 3.76. Замеp pадиального зазоpа шлицев каpданного вала

Замерьте индикатором радиальный зазор шлицев карданного вала (рис. 3.76) на расстоянии 75–80 мм от шлицевого конца вилки в двух перпендикулярных плоскостях и запишите его величину.

Разъедините шлицевое соединение вала, снимите кольца 9 (см. рис. 3.75), 10, 11 и обойму 12.

2. Снимите при помощи отвертки стопорные кольца 2.

3. Выпрессуйте при помощи приспособления 71–2427 стаканы игольчатых подшипников из отверстий ушков вилок и отсоедините вилки кардана.

4. Очистите и промойте все детали карданного вала.



  Оценка технического состояния деталей карданного вала

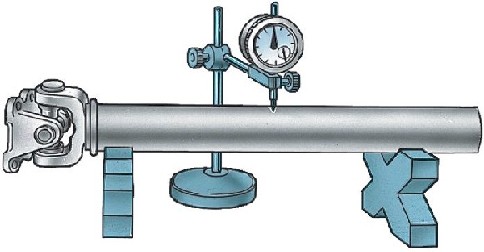

Рис. 3.77. Замеp биения тpубы каpданного вала

1. Выправьте или замените погнутый вал. После правки допустимое биение вала должно быть не более 0,6 мм в любой точке по его длине (рис. 3.77). Правьте вал на призмах.

2. Замените крестовину, если:

– диаметр шипов менее 16,26 мм;

– на шипах имеются продольные вмятины;

– шейки крестовины под манжету сильно изношены.

3. Замените сальники торцевых уплотнителей при износе или повреждении их рабочих кромок.

4. Замените игольчатые подшипники, если:

– подшипники качаются на шипах;

– потеряна или деформирована одна из игл.

5. Замените изношенные детали шпилевого соединения карданного вала, если радиальный зазор в шлицах превышает 1,3–1,5 мм.

6. Замените изношенные вилки, если диаметр отверстия под подшипник более 30,02 мм или размер между плоскостями ушков вилки превышает величину 60,1 мм.

7. Замените резиновое или войлочное кольцо при их износе или повреждении.

8. Замените обойму уплотнения шлицевого соединения, если внутренняя резьба обоймы сорвана.

9. При износе или поломке отдельных деталей вала замените вал, если нет возможности его балансировать. Допускается замена комплекта крестовины с подшипниками и сальниками в сборе без балансировки вала, если при этом не появляется вибрация.





  Сборка карданного вала





1. Установите на шлицевой конец карданного вала обойму 12 (см. рис. 3.75), войлочное кольцо 10, резиновое кольцо 11 и кольца 9.

Перед сборкой шлицевого соединения пропитайте смазкой войлочное кольцо 10 и смажьте шлицы.

2. Соберите шлицевое соединение так, чтобы вилки карданных шарниров находились в одной плоскости;

отклонение не более 5°. Для этого совместите метки (стрелки), сделанные перед разборкой.

3. Наверните обойму 12 до отказа и закерните в двух противоположных местах так, чтобы край обоймы немного загнулся в выточку скользящей вилки.

Рис. 3.78. Расположение пpесс-масленок пpи сбоpке каpданного вала (вид со стоpоны моста)

4. Установите крестовины и вилки шарниров так, чтобы пресс-масленки шлицевого соединения и крестовины, расположенной у моста, находились в одной плоскости и на одной стороне вала, а масленка крестовины противоположного конца вала – на 90° против часовой стрелки, если смотреть со стороны моста (рис. 3.78).

5. Закрепите вилку с крестовиной в приспособление или тиски и запрессуйте в проушины стаканы игольчатых подшипников. При этом следите, чтобы не заворачивалась рабочая кромка сальников торцевых уплотнителей подшипников.

Установите в пазы стаканов стопорные кольца 2.

6. Соберите карданный шарнир противоположного конца вала вышеуказанным способом.

7. Смажьте перед сборкой шарниры смазкой Литол–24, для чего заполните смазкой каждый подшипник на 1/2 его объема.

8. После сборки проверьте:

– легкость перемещения вилок шарнира. Вилки должны перемещаться (без заедания) от руки;

– величину углового перемещения в шарнирах собранного карданного вала. Величина углового перемещения для одного шарнира не должна превышать 0,3 мм (номинальная величина 0,23 мм) на радиусе 35 мм под действием крутящего момента 98–117 Н·м (10–12 кгс·м).

При замене фланцев или вилок собранный вал отбалансируйте динамически. Допустимый после ремонта дисбаланс – не более 26 гс·см.

При ремонте карданных валов пользуйтесь данными табл. 3.6.
