УАЗ-3151. Карданные валы





4.3.3 Карданные валы УАЗ 3151

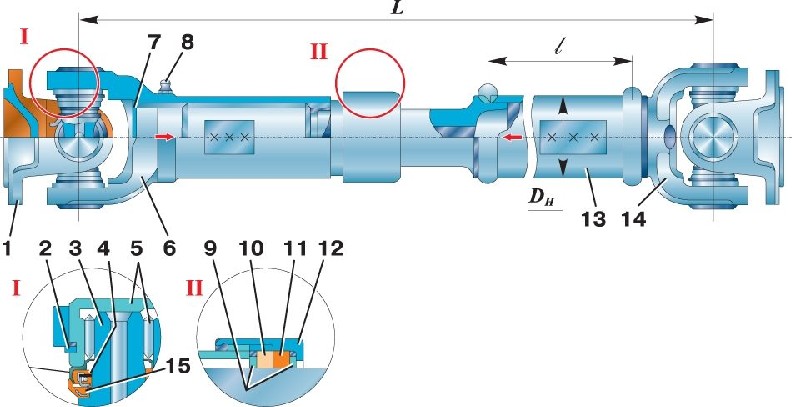

Рис. 3.75. Задний карданный вал: 1 – фланец;
2 – стопорное кольцо; 3 – крестовина; 4 – резиновая армированная манжета; 5 – игольчатый подшипник; 6 – скользящая вилка; 7 – заглушка; 8 – пресс–масленка; 9 – стальные разрезные кольца; 10 – войлочное кольцо; 11 – резиновое кольцо; 12 – обойма;
13 – труба карданного вала; 14 – вилка карданного шарнира; 15 – торцевые уплотнители подшипников




Передача крутящегося момента к ведущим мостам осуществляется карданными валами (рис. 3.75) открытого типа, каждый из которых имеет подвижное шлицевое соединение и по два карданных шарнира.
Конструкция задних и передних карданных валов одинаковая. Они отличаются только длиной, а также тем, что задние карданные валы имеют тонкостенную трубу 13 (рис. 3.75), а передние выполняются комбинированными из трубы и вала.
Шлицы карданных валов могут быть двух типов – прямобочные или эвольвентные.
Длины карданных валов и применяемость их на моделях автомобилей показаны в табл. 3.4 и 3.5.


Техническое обслуживание



Периодически проверяйте затяжку болтов крепления фланцев карданных валов к фланцам раздаточной коробки и ведущей шестерни главной передачи переднего и заднего мостов. Проверяйте зазоры у шарниров и шлицевого соединения, смазывайте их в соответствии с указаниями таблицы смазывания.
Болты крепления фланцев затягивайте до отказа.
Для смазывания пользуйтесь шприцем со специальным наконечником. Этот наконечник надевается на шприц и входит в комплект инструмента водителя.
Вводить в шлицы излишнюю смазку не следует, так как она будет выбрасываться из шлицевого соединения, что приведет к преждевременному выходу из строя сальников и может выбить заглушку скользящей вилки. Никаких регулировок карданные валы не требуют.
