Все контрольные приборы автомобиля объединены в комбинацию приборов.
На автомобилях УАЗ-3160, -31601 и -31605, -31604 применяются
комбинации приборов 152.3801, 157.3801, 158.3801 соответственно.
Комбинация приборов включает в себя спидометр, тахометр, указатель
давления масла, указатель температуры охлаждающей жидкости,
указатель уровня топлива с контрольной лампой резерва, указатель
напряжения и 7 контрольных ламп.
Электрические соединения комбинации приборов выполнены печатным
монтажом на плате, закрепленной на задней стороне комбинации.

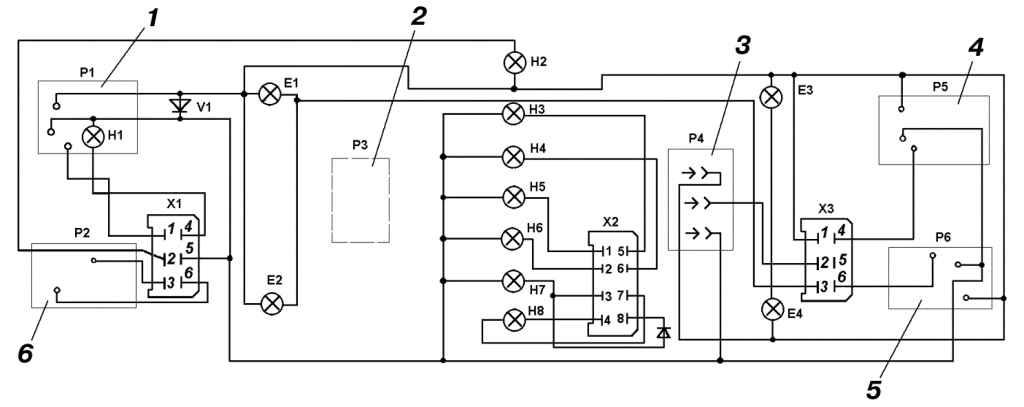

Рис. 299. Схема
электрическая принципиальная комбинации приборов: 1
– указатель уровня топлива; 2 – спидометр; 3 –
тахометр; 4 – указатель давления масла; 5 –
указатель температуры охлаждающей жидкости; 6 –
указатель напряжения; Е1–Е4 – лампы подсветки; Н1 –
контрольная лампа резервного остатка топлива; Н2 –
контрольная лампа включения дальнего света фар; Н3 –
контрольная лампа включения сигналов поворота; Н4 –
контрольная лампа разрядки аккумуляторной батареи;
Н5 – контрольная лампа аварийного падения давления
масла (УАЗ-3160, -31601 и -31605), контрольная лампа
наличия воды в топливе (УАЗ-31604); Н6 – контрольная
лампа аварийной температуры; Н7 – контрольная лампа
включения стояночной тормозной системы и
неисправности тормозной системы; Н8 – контрольная
лампа неисправности микропроцессорной системы
управления двигателем (УАЗ-3160 и УАЗ-31605),
контрольная лампа управления устройством для пуска
холодного двигателя (УАЗ-31601), контрольная лампа
включения предпускового подогрева двигателя
(УАЗ-31604).
Примечание.
Контрольная лампа аварийного падения давления масла
(УАЗ-31604) находится в шкале указателя давления
масла.
Схема соединений комбинации приборов дана нарис.
299, адреса контактов разъемов Х1–Х3 в табл.28,29,30.
