Генератор автомобиля УАЗ-3160







На автомобилях УАЗ-3160, -31601 и -31605 могут быть установлены генеpатоpы двух типов: 665.3701 или 16.3771 пеpеменного тока со встроенным интегральным регулятором напряжения.
На автомобиле УАЗ-31604 применяется генератор переменного тока фирмы BOSCH со встроенным интегральным регулятором напряжения.



7.3.1 Генератор УАЗ 3160

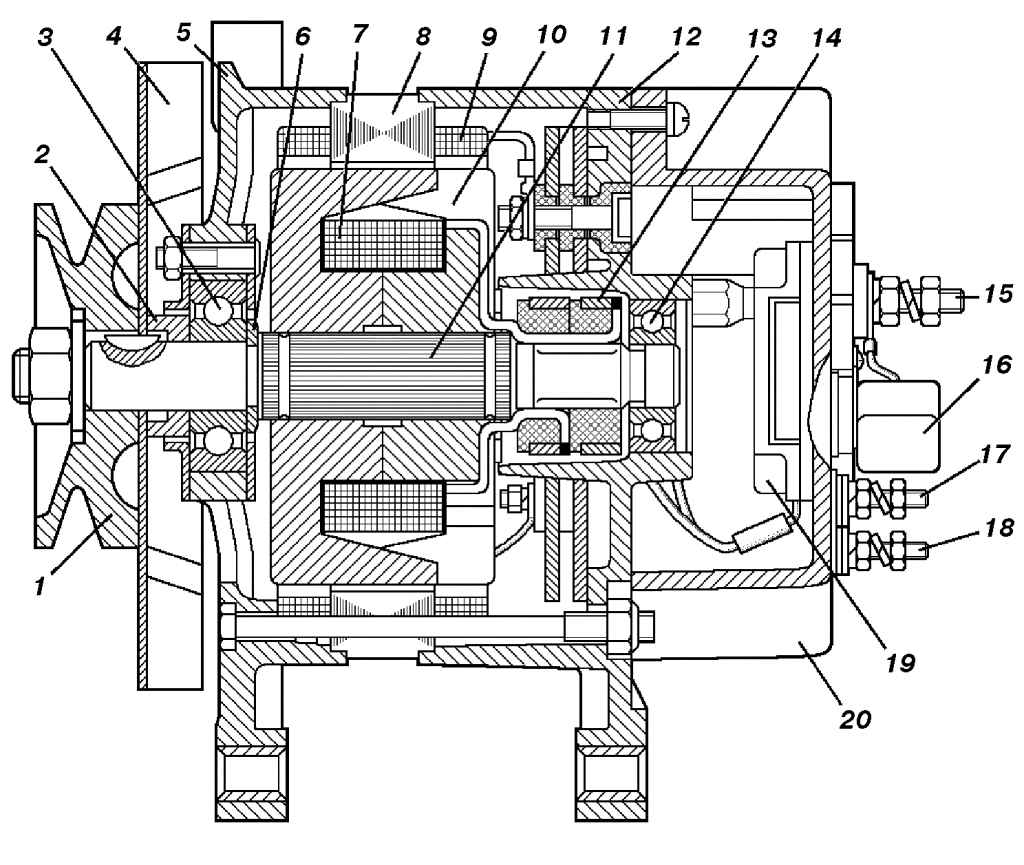

Рис. 269. Генератор 665.3701: 1 – шкив; 2 – втулка; 3 – передний шарикоподшипник; 4 – вентилятор;
5 – крышка со стороны привода; 6 – шайба упорная; 7 – обмотка ротора; 8 – статор; 9 – обмотка статора; 10 – полюсный наконечник ротора; 11 – вал ротора; 12 – крышка со стороны контактных колец;
13 – контактное кольцо; 14 – задний шарикоподшипник; 15 – вывод «+» генератора; 16 – конденсатор;
17 – вывод «Д» генератора; 18 – вывод «Ф» генератора; 19 – регулятор напряжения; 20 – кожух




Устройство генератора 665.3701 показано на рис. 269.
Генеpатоp крепится к блоку двигателя на кpонштейне с пpавой стоpоны и пpиводится во вpащение с помощью клиновидного pемня от шкива коленчатого вала.
В процессе эксплуатации работу генератора проверяйте по показанию вольтметра и с помощью контрольной лампы разрядки аккумуляторной батареи.
Технические данные генераторов
                                                                         665.3701                16.3771
Направление вращения                                               правое
(со стороны привода)
Напряжение (номинальное), В                                        14
Максимальный ток, А, не менее                     55                            57
Регулируемое напряжение
при температуре окружающей среды
(25±10) °С, частоте вращения ротора
3500 мин-1 и токе нагрузки 20 А, при
работе с включенной батареей, В:
    исполнение У-ХЛ                                                      13,9–14,6
    исполнение Т                                                             13,4–14,1
Регулируемое напряжение
при температуре окружающей среды
от –25 до +70°С при изменении тока
от 5 до 40 А и частоты вращения
ротора от 3000 до 8000 мин-1, В:
    исполнение У-ХЛ                                                      13,6–14,8
    исполнение Т                                                            12,9–14,8
