Монтажный блок автомобиля УАЗ-3160







7.1.2 Монтажный блок УАЗ 3160

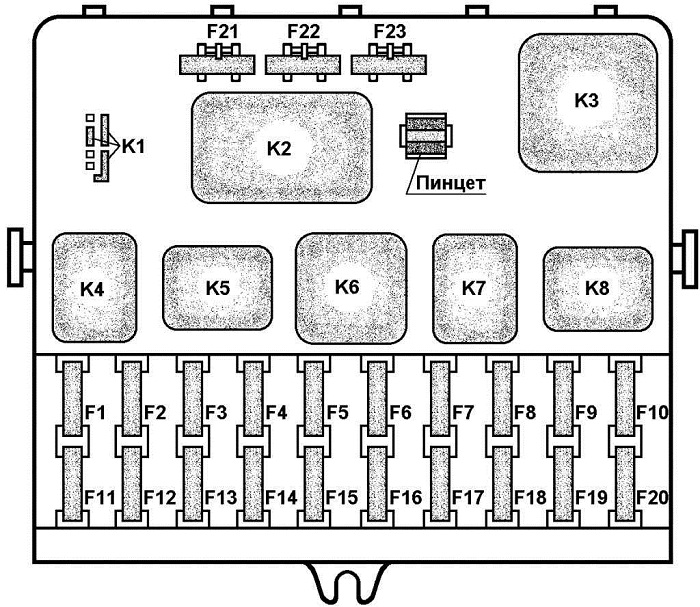

Рис. 268. Монтажный блок: К1 – перемычки; К2 – реле-прерыватель стеклоочистителя; К3 – реле-прерыватель указателей поворота; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное (разгрузочное) реле; К7 – реле включения обогрева заднего стекла;
К8 – реле включения противотуманных фар; F1–F23 – плавкие предохранители (см. табл. 20)




Плавкие предохранители и основная часть реле, применяемых в системе электрооборудования автомобиля, установлены в монтажном блоке (рис. 268), который расположен под панелью приборов слева от рулевой колонки. Электрическая схема монтажного блока представлена в приложении 5.









Ремонт монтажного блока


Для выполнения работ с монтажным блоком необходимо снять накладку панели приборов, предварительно отвернув два винта крепления. В нижней части накладки панели приборов встроен плафон подсветки зоны монтажного блока.
Ремонт монтажного блока заключается в замене вышедших из строя реле, предохранителей и печатных плат.
Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединение печатных плат.
Для удобства замены предохранителей в комплект монтажного блока входит пластмассовый пинцет.
