Стояночная тормозная система автомобиля УАЗ-3160
|

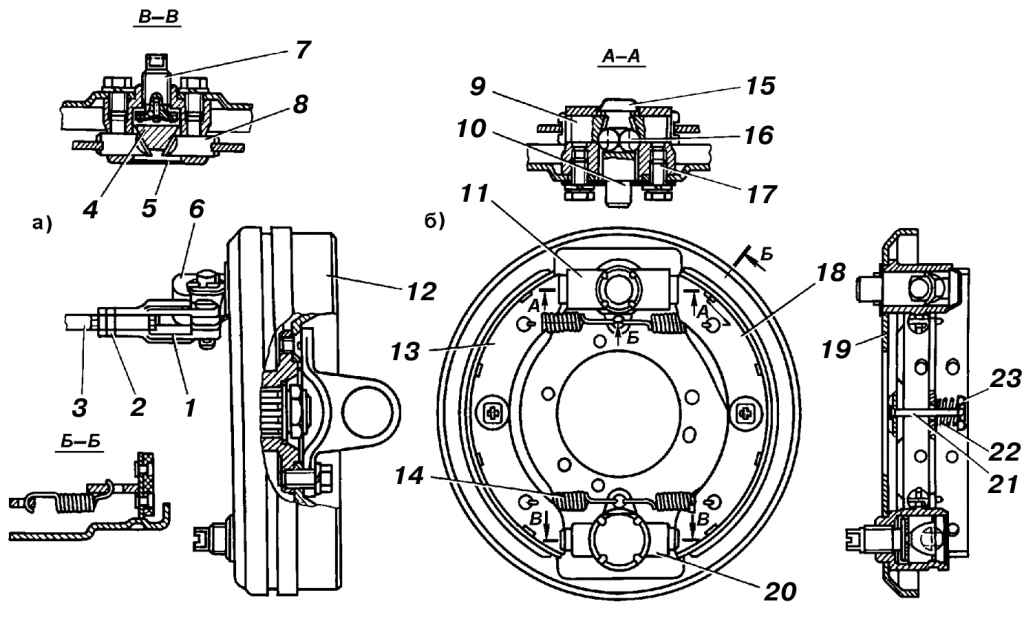

Рис. 266.
Стояночный тормозной механизм: 1 – регулировочная
вилка; 2 – контргайка; 3 – тяга привода; 4 –
разжимной сухарь; 5 – заглушка; 6 – рычаг привода; 7
– регулировочный винт; 8 – опора колодки;
9 – толкатель
разжимного механизма; 10 – корпус шариков; 11 –
корпус разжимного механизма; 12 – тормозной барабан;
13,18 – колодки; 14 – стяжная пружина колодок; 15 –
колпак; 16 – шарик разжимного механизма; 17 – болт;
19 – тормозной щит; 20 – корпус регулировочного
механизма; 21 – стержень; 22 – пружина; 23 – чашка
пружины; а – вид с тормозным барабаном; б – вид без
тормозного барабана
|
|

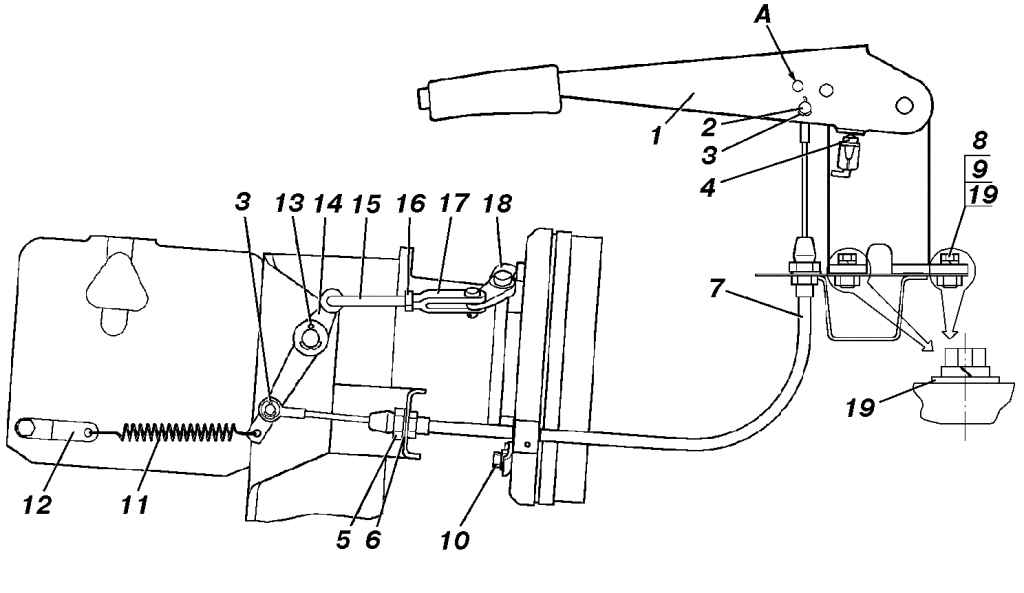

Рис. 267. Привод
стояночного тормозного механизма: 1 – рычаг привода
с сектором; 2 – палец;
3, 13 – шплинт; 4 –
выключатель сигнала стояночной тормозной системы; 5
– гайка; 6 – шайба; 7 – трос привода; 8 – болт; 9 –
шайба пружинная; 10 – регулировочный винт; 11 –
пружина оттяжная; 12 – кронштейн пружины; 14 –
промежуточный рычаг; 15 – тяга привода; 16 –
контргайка; 17 – регулировочная вилка; 18 – рычаг
привода; 19 – шайба
|
Стояночная тормозная система состоит из стояночного тормозного
механизма ( рис.
266) и его привода ( рис.
267).
