Разборка передней пружинной подвески автомобиля УАЗ-3160





Замена пружин вибропоглощающих прокладок и буферов:

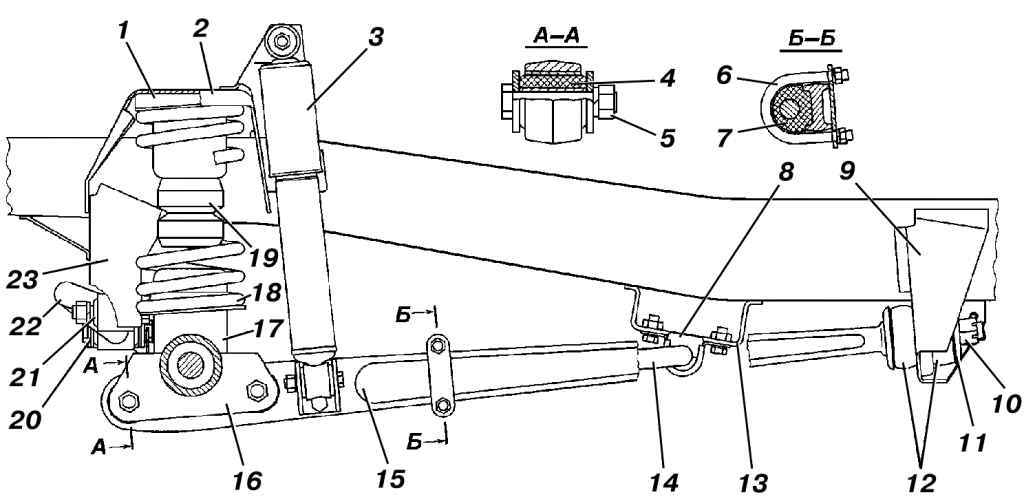

Рис. 236. Передняя подвеска: 1 – прокладка вибропоглощающая; 2, 17 – кронштейны пружины; 3 – амортизатор; 4, 21 – шарниры резинометаллические; 5, 10 – гайки; 6 – стремянка; 7, 8 – втулки резиновые; 9, 16 – кронштейны продольного рычага; 11 – шайба; 12 – шарниры резиновые; 13 – кронштейн стабилизатора; 14 – стабилизатор; 15 – продольная штанга; 18 – пружина; 19 – буфер; 20, 23 – кронштейны поперечной тяги; 22 – поперечная тяга

1. Отсоедините нижние проушины амортизаторов 3 (см. рис. 236) от продольных штанг 15, отвернув гайки и вынув болты.

2. Поднимите и установите переднюю часть автомобиля на подставку.

3. Снимите пружины 18 и вибропоглощающие прокладки 1.

4. Отверните болты крепления буферов 19.

5. Сборку проводите в обратном порядке.

Примечание При невозможности вынуть или вставить пружину необходимо дополнительно отсоединить один из концов поперечной тяги.

Замена резинометаллических шарниров, опорных втулок продольных штанг и резиновых втулок стабилизатора:

1. Надежно зафиксируйте автомобиль от самопроизвольного перемещения.

2. Отсоедините нижние проушины амортизаторов от продольных штанг 15 (см. рис. 236), отвернув гайки и вынув болты.

3. Отверните гайки 5 и выбейте болты крепления продольной штанги к мосту.

4. Расшплинтуйте и отверните гайки 10.

5. Отверните гайки стремянок 6 крепления стабилизатора к штанге.

6. Снимите продольные штанги, выведя задний конец штанги из отверстия кронштейна на раме.

7. Отверните болты крепления стабилизатора к кронштейну 13.

8. Замените резинометаллические шарниры 4. Замена шарниров проводится с помощью специальных оправок на прессовом оборудовании. Заменять следует одновременно все шарниры.

9. Снимите втулки 7 со стабилизатора и наденьте новые.

10. Замените втулки 8 и заверните болты крепления стабилизатора к кронштейну 13.

11. Наденьте шайбу и опорный резиновый шарнир 12 на задний конец штанги 15, вставьте штангу в отверстие кронштейна 9, наденьте второй резиновый шарнир 12 и шайбу 11, "наживите" гайку 10.

12. Вставьте передний конец штанги в кронштейн 16, установите новые болты и "наживите" гайки 5.

13. Аналогично установите вторую штангу.

14. Затяните гайки 5 моментом 140–160 Н•м (14–16 кгс•м). Затяните до упора гайки 10 и зашплинтуйте их.

15. Установите стремянки 6 крепления стабилизатора к штанге и затяните гайки стремянок.

16. Подсоедините нижние проушины амортизаторов к продольным штангам, вставив болты и завернув гайки.

Замена поперечной тяги или ее резинометаллических шарниров:

1. Отверните болт и гайку крепления поперечной тяги 22 к мосту и раме.

2. Снимите поперечную тягу.

3. Замените шарниры аналогично шарнирам продольных штанг.

4. Установите тягу и закрепите ее, используя новые болты.

5. Гайку и болт затяните моментом 140–160 Н·м (14–16 кгс·м).
