Разборка пятиступенчатой коробки передач автомобиля УАЗ-3160





3.2.4 Ремонт УАЗ 3160




Рис. 189. Механизм переключения пятиступенчатой коробки передач: 1 – вилка включения I и II передач; 2, 12, 33 – заглушки; 3, 16 – пружины; 4 – фиксатор; 5 – поводок штока V передачи; 6 – вилка включения заднего хода; 7 – рычаг переключения передач; 8 – уплотнитель рычага; 9 – штифт; 10 – пружина рычага; 11 – опора рычага; 13 – плунжер предохранителя заднего хода; 14 – крышка предохранителя; 15 – шарик; 17 – крышка боковая; 18 – вилка включения III и IV передач; 19 – промежуточный рычаг; 20 – плунжер промежуточного рычага; 21, 25 – пробки; 22 – картер V передачи; 23 – пружина шарика фиксатора; 24 – шарик фиксатора; 26 – шток вилки I и II передач; 27 – шток вилки III и IV передач; 28 – шток промежуточного рычага; 29 – плунжер замочный; 30 – шток вилки заднего хода; 31 – стопорные болты; 32 – упор рычага; 34 – стопорная шайба; 35 – вилка включения V передачи; 36 – шток вилки V передачи; 37 – выключатель фонаря заднего хода; 38 – болт крепления рычага коробки передач; 39 – рычаг коробки передач




1. Отверните болты крепления и снимите боковую крышку 17 (рис. 189) с механизмом переключения.
2. Отверните пробку 21 фиксатора штока пятой передачи, выньте пружину 23 и шарик 24.



3.2.4 Ремонт УАЗ 3160

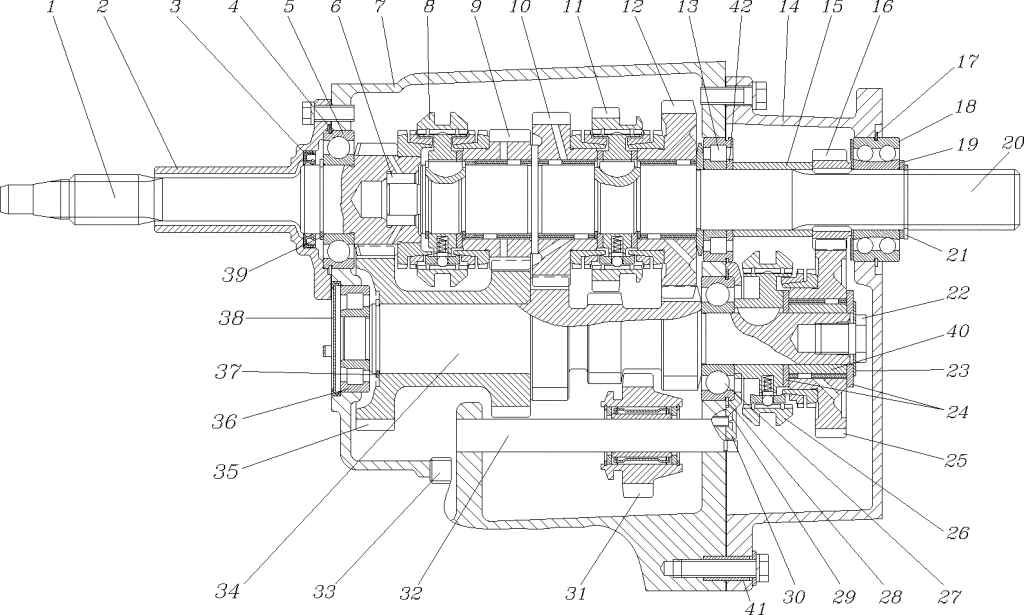

Рис. 186. Пятиступенчатая коpобка пеpедач: 1 – первичный вал; 2 – пеpедняя кpышка; 3 – манжета;
4, 18, 22, 34, 44, 47 – стопоpные кольца; 5, 13, 19, 33, 43 – подшипники; 6 – пеpедний подшипник вторичного вала; 7 – каpтеp; 8 – муфта синхpонизатоpа III и IV пеpедач; 9 – шестеpня III пеpедачи; 10 – шестеpня II пеpедачи; 11 – муфта синхpонизатоpа I и II пеpедач; 12 – шестеpня I пеpедачи; 14 – упорное кольцо;
15 – картер V передачи; 16 – распорная втулка; 17 – ведомая шестерня V передачи; 20 – упорное кольцо; 21 – вторичный вал; 23 – игольчатый подшипник шестерни V передачи; 24 – болт крепления заднего подшипника промежуточного вала; 25 – ступица синхронизатора V передачи; 26 – опорная втулка; 27 – тарельчатая пружина; 28, 29 – шайба; 30 – ведущая шестерня V передачи; 31 – блокирующее кольцо шестерни V передачи; 32 – муфта синхронизатора V передачи; 35 – винт; 36 – крышка заднего подшипника промежуточного вала; 37 – направляющая втулка; 38 – шестеpня заднего хода; 39 – ось шестеpни заднего хода; 40 – пpобка; 41 – пpомежуточный вал; 42 – блок шестеpен пpивода пpомежуточного вала и
III пеpедачи; 45 – крышка переднего подшипника промежуточного вала; 46 – блокирующее кольцо шестерни IV передачи




3. Снимите стопорное 22 (см. рис. 186) и упорное 20 кольца заднего подшипника вторичного вала.
4. Отверните болты крепления и снимите картер 15 пятой передачи с задним подшипником 19 вторичного вала.
5. Выверните болт 24 крепления заднего подшипника промежуточного вала (болт имеет левую резьбу) и снимите тарельчатую пружину 27 и упорную шайбу 28.
6. Снимите с промежуточного вала ведущую шестерню 30 пятой передачи с игольчатым подшипником 23 и блокирующим кольцом 31.
7. Выверните стопорный болт 31 (см. рис. 189) вилки переключения пятой передачи и снимите муфту 32 (см. рис. 186) с вилкой. При этом придерживайте сухари, шарики и пружины синхронизатора.
8. С помощью съемника снимите с вторичного вала роликовый подшипник 13 (без внутреннего кольца) с упорным кольцом 14, распорной втулкой 16 и ведомой шестерней 17 пятой передачи.
9. С помощью съемника снимите с промежуточного вала ступицу 25 синхронизатора пятой передачи с упорной шайбой 29.
10. Отверните болты крепления и снимите переднюю крышку 2. Затем снимите стопорное кольцо 47 подшипника первичного вала.
11. Снимите крышки 45 и 36 подшипников промежуточного вала.
12. Используя резьбовое отверстие М8 в заднем торце оси 39 промежуточной шестерни заднего хода, выпрессуйте ось назад и снимите шестерню 38.
13. С помощью съемника снимите задние подшипники 5 и 33 первичного и промежуточного валов.
14. Установите коробку так, чтобы промежуточный вал был сверху, подвиньте промежуточный вал вперед до упора блока шестерен 42 промежуточного вала в картер, чтобы сдвинуть вперед передний подшипник.
15. Подайте промежуточный вал назад до выхода внутреннего кольца из переднего подшипника 43.
16. Установите коробку передач люком вверх под механизм переключения.
17. Выньте из картера коробки передач первичный вал 1, блокирующее кольцо 46 шестерни четвертой передачи и вторичный вал в сборе.
18. Снимите стопорное кольцо 44 и подвиньте промежуточный вал назад до упора блока шестерен в картер. Выпрессуйте промежуточный вал из блока шестерен через переднее отверстие картера в сторону задней части коробки передач. Выньте промежуточный вал и блок шестерен из картера.





Разборка вторичного вала



3.2.4 Ремонт УАЗ 3160

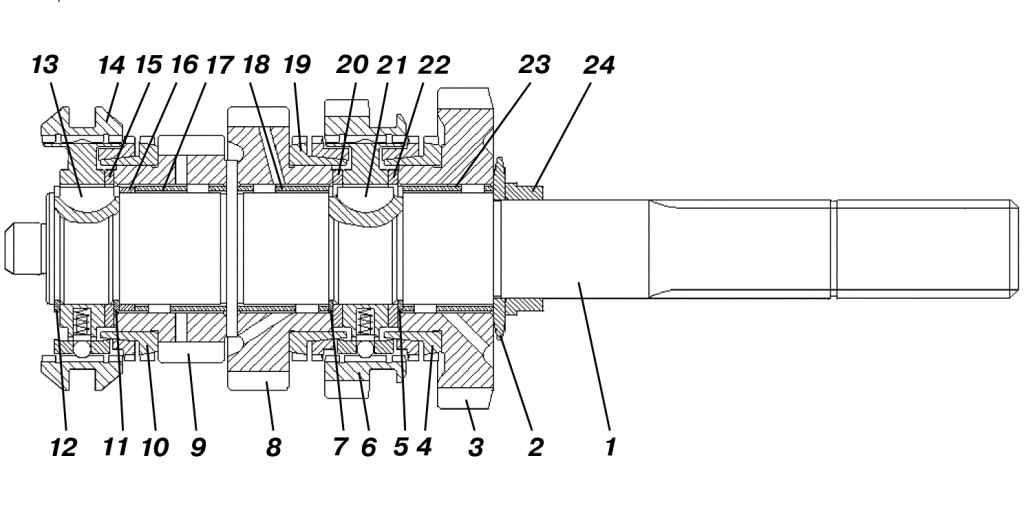

Рис. 190. Вторичный вал коробки передач в сборе: 1 – вторичный вал; 2, 15, 20, 22 – упорная шайба; 3 – шестерня I передачи; 4 – блокирующее кольцо шестерни I передачи; 5, 7, 11, 12 – стопорное кольцо; 6 – синхронизатор I и II передач; 8 – шестерня II передачи; 9 – шестерня III передачи; 10 – блокирующее кольцо шестерни III передачи; 13, 21 – шпонка; 14 – синхронизатор III и IV передач; 16 – распорная втулка; 17 – игольчатый подшипник шестерни III передачи; 18 – игольчатый подшипник шестерни II передачи; 19 – блокирующее кольцо шестерни II передачи; 23 – игольчатый подшипник шестерни I передачи; 24 – внутреннее кольцо роликового подшипника




1. Снимите внутреннее кольцо 24 (см. рис. 190) подшипника, упорную шайбу 2 и шестерню 3 первой передачи с игольчатым подшипником 23 и блокирующим кольцом 4.
2. Снимите с помощью съемника стопорное кольцо 5 ступицы синхронизатора первой и второй передач и упорную шайбу 22.
3. Снимите синхронизатор 6 первой и второй передач вместе с шестерней 8 второй передачи, блокирующим кольцом 19 и упорной шайбой 20.
4. Снимите шпонку 21, стопорное кольцо 7 и игольчатый подшипник 18 шестерни второй передачи.
5. Снимите с помощью съемника стопорное кольцо 12 ступицы синхронизатора третьей и четвертой передач.
6. Снимите синхронизатор 14 третьей и четвертой передач вместе с шестерней 9 третьей передачи, блокирующим кольцом 10 и упорной шайбой 15.
7. Снимите шпонку 13, стопорное кольцо 11, распорную втулку 16 и игольчатый подшипник 17 шестерни третьей передачи.


Разборка механизма переключения
1. Отверните четыре болта опоры 11 (см. рис. 189) рычага переключения и снимите опору с рычагом 7 и поджимной пружиной 10.


3.2.4 Ремонт УАЗ 3160

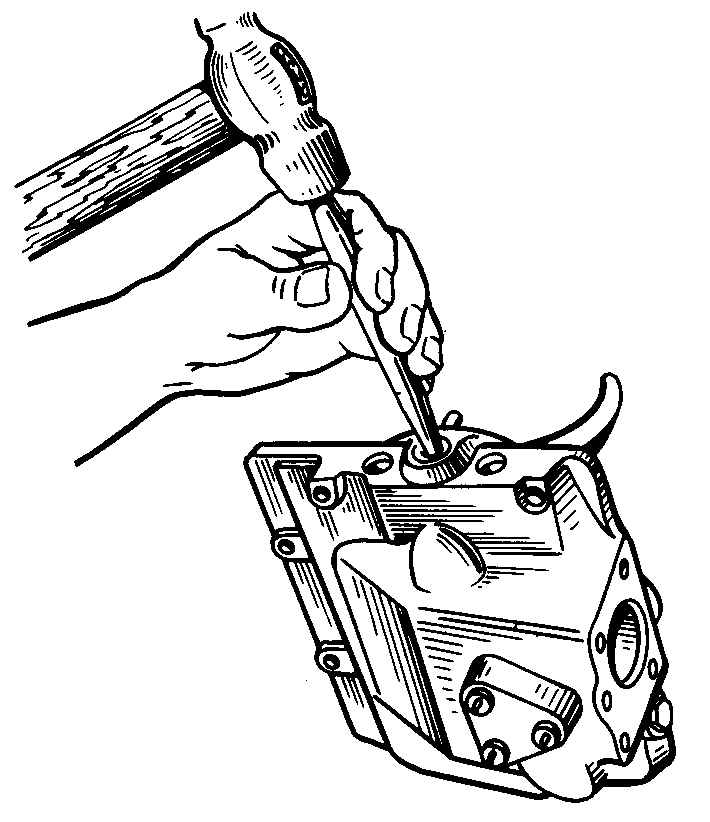

Рис. 191. Извлечение заглушек отвеpстий штоков




2. Извлеките четыре заглушки 33 отверстий штоков с одной стороны крышки (рис. 191).
3. Отверните пробку 25 (см. рис. 189) канала замочных плунжеров.
4. Выверните стопорные болты 31 вилок и поводка.
5. Снимите стопорную шайбу 34 штока вилки заднего хода.

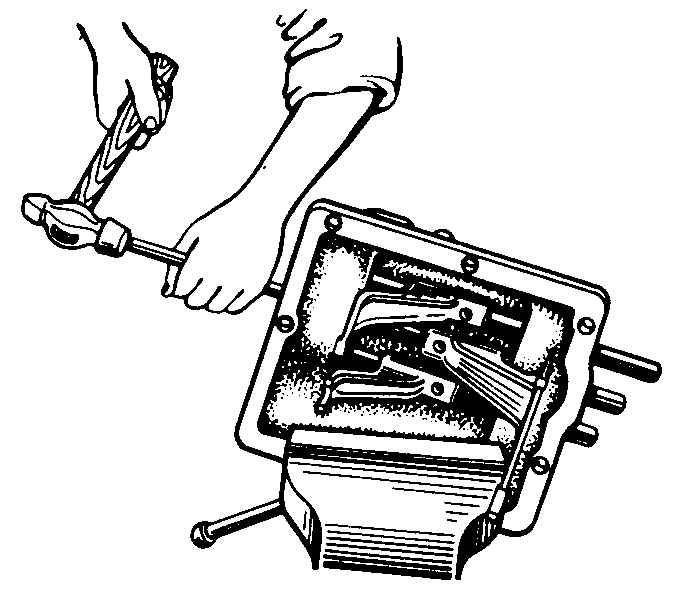

Рис. 192. Выпpессовка штоков вилок пеpеключения




6. Выпрессуйте штоки через отверстия в крышке, где сняты заглушки, и снимите вилки, поводок и промежуточный рычаг (рис. 192). Пpи выпpессовке штоков не потеpяйте подпружиненные шаpики 24 (см. рис. 189) фиксатоpов.
7. Выньте пружины 23 и шарики 24 фиксаторов штоков.
8. Выньте три замочных плунжера из канала и один плунжер из промежуточного рычага (29 и 20 соответственно).
9. Отверните три болта и снимите крышку 14 предохранителя заднего хода и возвратную пружину 3.
10. Выньте плунжер 13 предохранителя. При этом придерживайте от выпадания шарики 15 фиксатора.
11. Выньте шарики 15 и пружины 16 фиксатора.
12. Извлеките заглушку 2 и выньте пружину 3 и фиксатор 4.
13. Отверните два болта и снимите упор 32 рычага.
