Ремонт двигателя 425 LTRU автомобиля УАЗ-3160
Снятие и установка отопителя-подогревателя:
1. Отключите аккумуляторную батарею выключателем "масса".
2. Снимите с клеммы "–" аккумуляторной
батареи провод, соединяющий ее с отопителем-подогревателем.
3. Слейте охлаждающую жидкость из системы охлаждения.
|
|

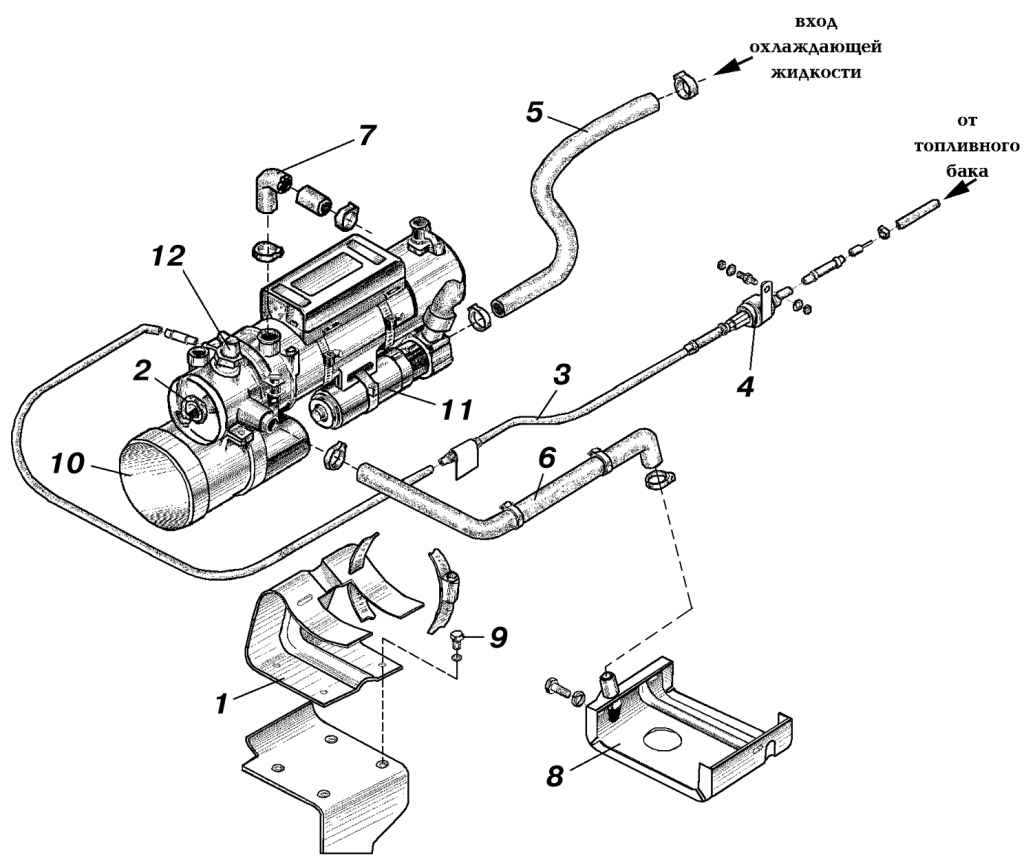

Рис. 178.
Отопитель-подогреватель: 1 – кронштейн крепления
отопителя-подогревателя; 2 – отопитель-подогреватель;
3 – топливопровод; 4 – дозировочный насос; 5 – шланг
подвода охлаждающей жидкости; 6 – шланг отвода
отработавших газов; 7 – шланг отвода нагретой
жидкости; 8 – лоток обогрева масляного картера
двигателя; 9 – болт; 10 – электродвигатель горелки;
11 – насос системы охлаждения; 12 – свеча
накаливания
|
4. Ослабьте червячные хомуты крепления шлангов и отсоедините шланги
5, 6, 7 (см. рис.
178) и топливопровод 3 от отопителя-подогревателя 2.
5. Отсоедините от отопителя-подогревателя все электрические провода.
6. Отверните четыре болта 9 крепления отопителя-подогревателя к
брызговику переднего колеса и снимите отопитель-подогреватель.
Установку отопителя-подогревателя на автомобиль проводите в обратной
последовательности.
Отопитель-подогреватель ремонтируйте
только на станции технического обслуживания в соответствии с
документацией фирмы-изготовителя.
