Обслуживание привода управления воздушной заслонкой карбюратора двигателя 421.10-10 (УАЗ-31601)

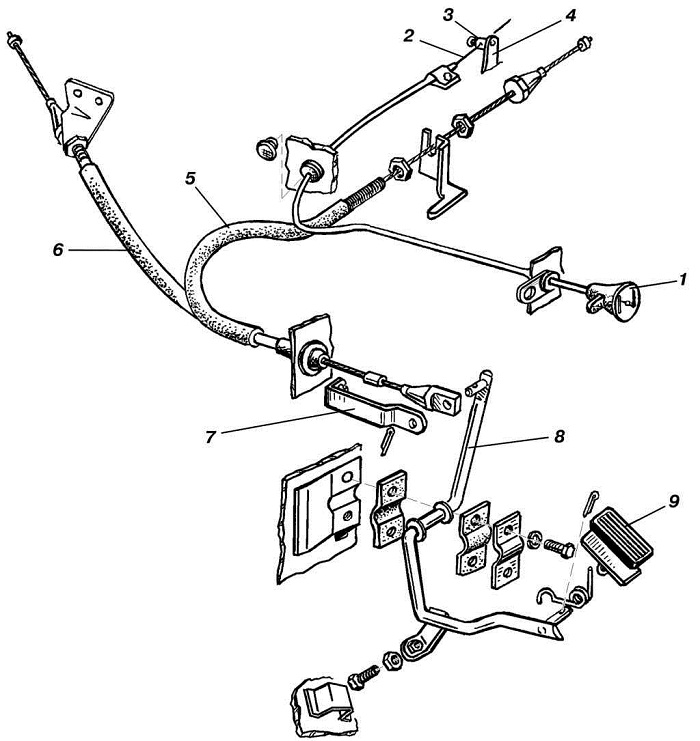

Рис. 42. Приводы управления воздушной и дроссельной заслонками карбюратора (УАЗ-31601) и дроссельной заслонкой (УАЗ-3160 и -31605): 1 – ручка управления воздушной заслонкой карбюратора (УАЗ-31601); 2 – тяга воздушной заслонки (УАЗ-31601); 3 – муфта шарнирная (УАЗ-31601); 4 – рычаг привода воздушной заслонки (УАЗ-31601); 5 – тяга дроссельной заслонки карбюратора (УАЗ-31601); 6 – тяга дроссельной заслонки дроссельного узла (УАЗ-3160, -31605); 7 – упор; 8 – валик привода дроссельной заслонки; 9 – педаль привода дроссельной заслонки

Привод воздушной заслонки регулируйте, изменяя место крепления тяги 2 (рис. 42) в шарнирной муфте 3 рычага 4 воздушной заслонки. При полностью вытянутой на себя ручке 1 привода воздушная заслонка должна плотно закрываться. При нажатой до упора ручке воздушная заслонка должна быть полностью открыта.

При тугом перемещении тяги в оболочке смажьте ее смазкой Литол-24. Для этого вытяните тягу из оболочки, отпустив предварительно винт крепления тяги к рычагу.
