Обслуживание фильтра тонкой очистки топлива двигателя 421.10-10 (УАЗ-31601)

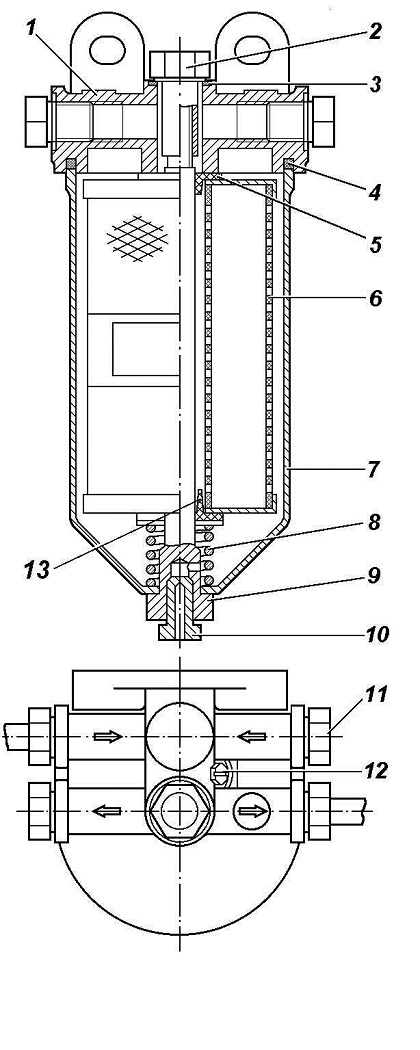

Рис. 35. Фильтр тонкой очистки топлива: 1 – крышка; 2 – болт; 3 – шайба уплотнительная; 4, 5, 13 – прокладки; 6 – фильтрующий элемент; 7 – колпак; 8 – пружина; 9 – стержень; 10 – сливная пробка; 11 –  пробка; 12 – пробка выпуска воздуха

Периодически удаляйте отстой через сливное отверстие, закрытое пробкой 10 (рис. 35), разбирайте и проверяйте состояние фильтрующего элемента 6, промывайте колпак 7.

При сборке убедитесь в отсутствии разрывов и отслоений фильтрующего элемента, а также в исправности уплотнительных прокладок.

Через 10 000 км пробега замените фильтрующий элемент.

Чтобы заменить фильтрующий элемент:

– отверните сливную пробку и слейте часть топлива из фильтра, затем заверните пробку;

– отверните болт крепления колпака фильтра, снимите колпак и удалите загрязненный фильтрующий элемент;

– промойте колпак бензином;

– проверьте и при необходимости замените прокладки 5 и 13. При сборке фильтра не перепутайте прокладки. Верхняя прокладка 5 имеет фигурное отверстие;

– поставьте в колпак новый фильтрующий элемент;

– вставьте болт с шайбой и при необходимости новую прокладку колпака, установите колпак с фильтрующим элементом на место и затяните болт;

– пустите двигатель и убедитесь в герметичности фильтра.

Подтекание топлива устраняйте затяжкой болта крепления колпака.
