УАЗ Хантер. Соединения системы управления двигателем мод. ЗМЗ-5143.10 электросхема

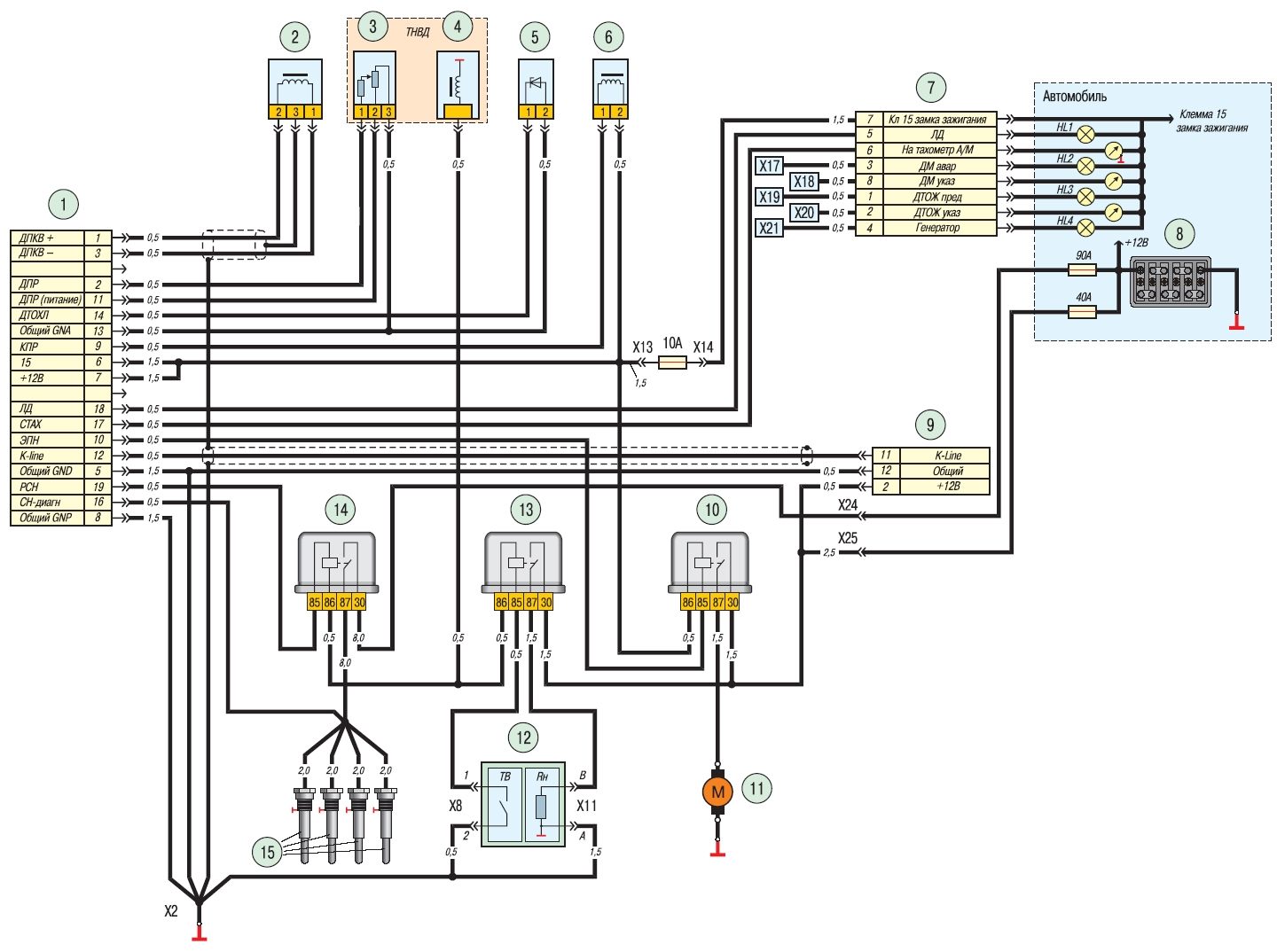

18.1 Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10 УАЗ 31519 Хантер


1 - электронный блок управления двигателем; 2 - датчик положения коленчатого вала; 3 - датчик положения рычага ТНВД; 4 - клапан останова топливоподачи; 5 - датчик температуры охлаждающей жидкости; 6 - электромагнитный клапан управления рециркуляцией; 7 - соединительная колодка; 8 - аккумуляторная батарея; 9 - диагностический разъем; 10 - реле топливоподкачивающего насоса; 11 - электрический топливоподкачивающий насос; 12 - фильтр тонкой очистки топлива; 13 - реле подогрева топлива; 14 - реле свечей накаливания; 15 - свечи накаливания; НL 1 - сигнальная лампа <ПРОВЕРЬТЕ ДВИГАТЕЛЬ>; НL 2 - сигнальная лампа аварийного падения давления масла; НL 3 - контрольная лампа температуры охлаждающей жидкости; НL 4 - сигнальная лампа разряда аккумуляторной батареи
