УАЗ Хантер. Замена реле в блоке реле
|
|

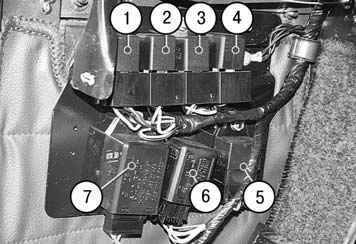

Рис. 10.1.
Расположение реле в блоке реле: 1 – реле включения
ближнего света фар; 2 – реле включения дальнего
света фар; 3 – реле включения противотуманных фар; 4
– реле очистителя стекла двери задка; 5 – реле
включения заднего противотуманного фонаря; 6 – реле
очистителя ветрового стекла; 7 – реле-прерыватель
указателей поворота
|
Расположение реле в блоке реле показано на рис.
10.1.
Вам потребуется торцовый ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
 |
 |
|
2. Выверните
гайку шпильки крепления соответствующего реле…
|
3. …и извлеките
реле из колодки жгута проводов.
|
4. Установите реле в обратном порядке, остальные реле замените
аналогично.
Цвет корпуса предохранителя и его
соответствие номиналу
|
Примечание
При замене реле
запомните его обозначение, чтобы приобрести такое
же.
|
