УАЗ Хантер. Рулевое управление
Особенности конструкции
1. Особенности конструкции

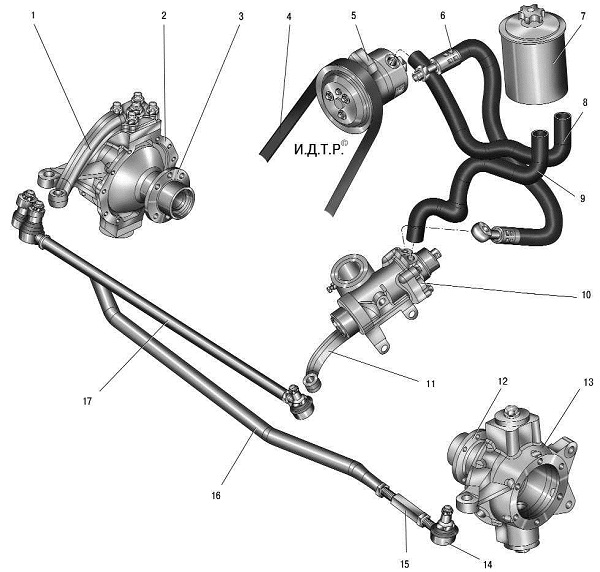

Рулевое управление автомобилей UAZ Hunter (рис.
8.1) состоит из рулевого колеса, рулевой колонки, рулевого
механизма, оснащенного гидроусилителем, и двух рулевых тяг,
соединенных шаровыми шарнирами с поворотными кулаками передней
подвески.

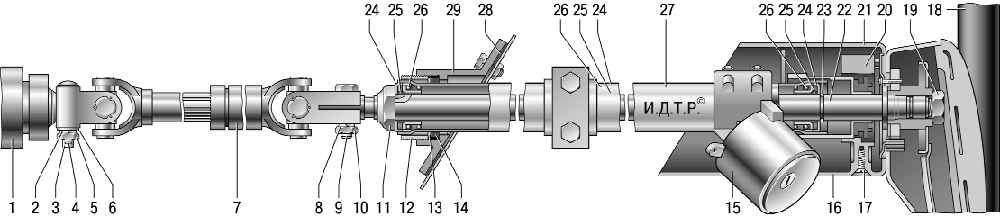

Вал рулевого управления 22 (рис.
8.2) установлен в трубе рулевой колонки 27 на двух подшипниках
26 и передает крутящий момент от рулевого колеса на рулевой механизм
через карданный вал 7, состоящий из шлицевого вала, скользящей вилки
и карданных шарниров. Рулевое колесо 18 установлено на шлицах вала
рулевой колонки и прикреплено к валу гайкой.
Рулевой механизм установлен в подкапотном пространстве. Картер
рулевого механизма прикреплен к раме болтами.
Винт рулевого механизма при вращении рулевого колеса выворачивается
из гайки-поршня (или вворачивается в нее), которая, в свою очередь,
перемещается вместе с золотником. Давление жидкости в одной из
полостей рулевого механизма возрастает — гайка-поршень перемещается.
Перемещаясь, гайка-поршень поворачивает вал рулевой сошки, которая,
в свою очередь, через тяги рулевой трапеции поворачивает управляемые
колеса. Рабочая жидкость, пройдя через рулевой механизм, поступает
обратно в бачок по отводящему шлангу.
Давление рабочей жидкости в гидроусилителе создается насосом
лопастного типа, установленным на кронштейне двигателя. Насос
приводится поликлиновым ремнем от шкива коленчатого вала двигателя.
Установленный в насосе расходный предохранительный клапан
поддерживает требуемое давление рабочей жидкости в системе
гидроусилителя рулевого управления в зависимости от частоты вращения
коленчатого вала двигателя. Бачок гидроусилителя рулевого управления
установлен в подкапотном пространстве на кронштейне левого
брызговика и соединен шлангом с насосом гидроусилителя и с
магистралью возврата рабочей жидкости. При отказе гидроусилителя
возможность управления автомобилем сохраняется, но усилие на рулевом
колесе возрастает.
Рулевая трапеция состоит из сошки, тяги сошки рулевого управления и
тяги рулевой трапеции, регулируемых по длине, наконечников рулевых
тяг, рычага поворотного кулака, поворотных кулаков и шаровых
шкворней.
