УАЗ Хантер. Передняя подвеска





Особенности конструкции





7.1.2 Особенности конструкции УАЗ 31519 Хантер

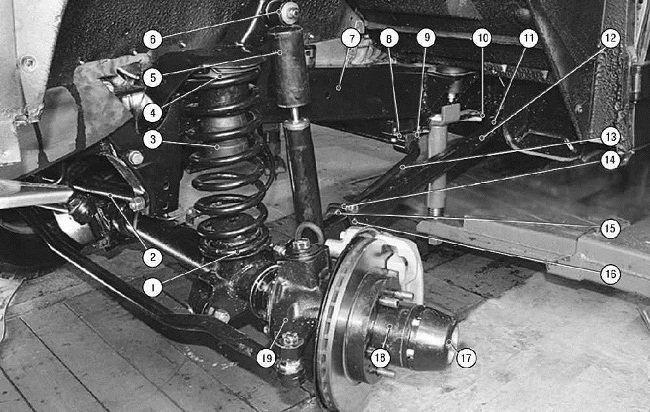

Рис. 7.1. Передняя подвеска: 1 – пружина передней подвески; 2 – поперечная тяга передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – амортизатор передней подвески; 6 – втулки верхнего крепления амортизатора; 7 – рама; 8 – обойма подушки стабилизатора поперечной устойчивости; 9 – подушка штанги стабилизатора поперечной устойчивости; 10 – опорная втулка конца продольной штанги передней подвески; 11 – шайба конца продольной штанги передней подвески; 12 – продольная штанга передней подвески; 13 – штанга стабилизатора поперечной устойчивости; 14 – стремянка штанги стабилизатора поперечной устойчивости; 15 – обойма подушки штанги стабилизатора поперечной устойчивости; 16 – пластина стремянки крепления; 17 – муфта отключения колеса; 18 – передняя ступица; 19 – поворотный кулак


Передняя подвеска автомобиля UAZ Hunter (рис. 7.1) зависимая, состоит из двух шаровых шкворней с каждой стороны, двух продольных штанг, одной поперечной тяги, витых цилиндрических пружин, гидравлических телескопических амортизаторов и стабилизатора поперечной устойчивости.
Продольные штанги и поперечная тяга, образуя направляющий аппарат, обеспечивают правильную фиксацию переднего моста, что влияет на управляемость, устойчивость и тормозные качества автомобиля.
Продольные штанги соединены с передним мостом с помощью неразборных резинометаллических шарниров (сайлентблоков) и кронштейнов, а с рамой посредством кронштейна через резиновые шарниры. Предельный ход подвески вверх ограничен резиновым буфером. Для гашения вертикальных колебаний автомобиля предназначены два телескопических амортизатора, они служат также для ограничения хода подвески вниз.


Предупреждение
Амортизаторы передней и задней подвесок невзаимозаменяемы, так как в сжатом состоянии передний амортизатор короче заднего.





7.1.2 Особенности конструкции УАЗ 31519 Хантер

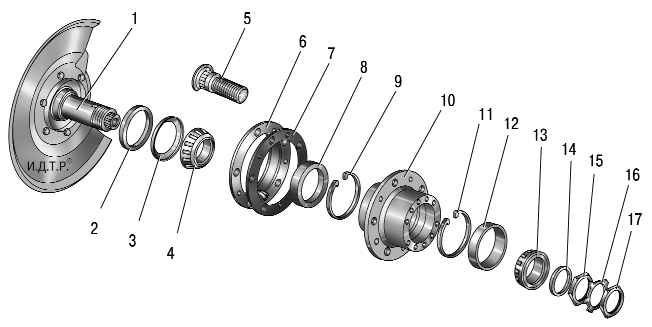

Рис. 7.2. Ступица переднего колеса: 1 – цапфа; 2 – сальник; 3 – упорная шайба сальника ступицы; 4 – внутренний подшипник ступицы; 5 – болт ступицы; 6 – маслоотражатель ступицы; 7 – прокладка маслоотражателя ступицы; 8 – наружная обойма внутреннего подшипника; 9 – внутреннее стопорное кольцо; 10 – ступица; 11 – наружное стопорное кольцо; 12 – наружная обойма наружного подшипника; 13 – наружный подшипник; 14 – стопорная шайба; 15 – регулировочная гайка ступицы; 16 – замочная шайба; 17 – контргайка ступицы


На цапфах поворотных кулаков установлены ступицы 10 (рис. 7.2). Каждая ступица вращается на двух роликовых конических подшипниках. На ступице установлен тормозной диск. Со стороны тормозного щита ступица уплотнена сальником, а снаружи — прокладкой с муфтой отключения колеса. Затяжку подшипников ступицы регулируют гайкой, которую фиксируют на цапфе замочной шайбой с контргайкой.
