УАЗ Хантер. Особенности конструкции системы охлаждения двигателя ЗМЗ-409

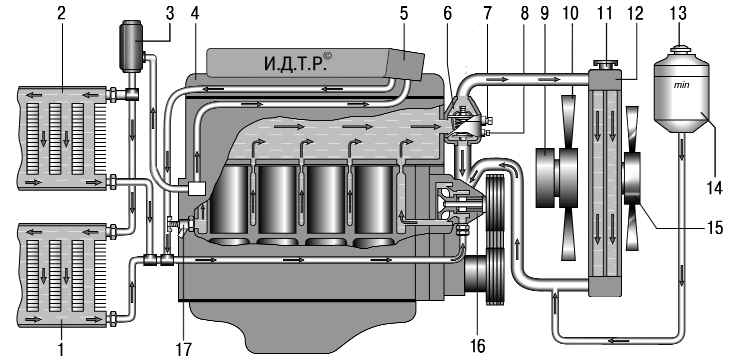

Рис. 5.12. Система охлаждения: 1, 2 – радиаторы отопителя; 3 – электронасос; 4 – двигатель; 5 – дроссельный патрубок; 6 – термостат; 7 – датчик указателя температуры охлаждающей жидкости; 8 – датчик сигнальной лампы перегрева охлаждающей жидкости; 9 – вязкостная муфта привода вентилятора; 10 – вентилятор; 11 – пробка радиатора; 12 – радиатор; 13 – пробка расширительного бачка; 14 – расширительный бачок; 15 – электровентилятор; 16 – водяной насос; 17 – сливной кран блока цилиндров

Система охлаждения (рис. 5.12) жидкостная, закрытая, с принудительной циркуляцией жидкости. Система охлаждения состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка, вязкостной муфты привода вентилятора, электровентилятора, соединительных шлангов и трубок. К системе охлаждения также подсоединены радиаторы отопителей и электронасос дополнительного отопителя салона. Давление в системе создается водяным насосом, который приводится в действие ремнем от коленчатого вала. Из насоса жидкость подается в рубашку охлаждения двигателя, а из рубашки поступает в термостат. В зависимости от температуры жидкость проходит затем в водяной насос (при низкой температуре) или в радиатор (при высокой температуре), откуда, охладившись, поступает в водяной насос.

Радиатор системы охлаждения трубчато-ленточный, алюминиевый, по бокам с кронштейнами для крепления радиатора к облицовке радиатора кузова.

Расширительный бачок пластмассовый, соединен патрубками радиатора с термостатом и закрыт резьбовой пробкой с клапаном, поддерживающим избыточное давление в системе.

Кран слива охлаждающей жидкости расположен с левой стороны блока цилиндров двигателя.

Система охлаждения заполнена охлаждающей жидкостью Тосол-А40М.

При температуре окружающего воздуха ниже –40 °С необходимо применять низкозамерзающую жидкость Тосол-А65М.

Предупреждение Не рекомендуется заполнять систему охлаждения водой, так как в состав тосола входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
