УАЗ Хантер. Проверка и регулировка натяжения ремня привода топливного насоса высокого давления (ТНВД)
1. Снимите вентилятор с его муфтой.
2. Выверните три болта крепления муфты вентилятора к его ступице и
снимите муфту.
3. Снимите кожухи ремня привода ТНВД.
|
|

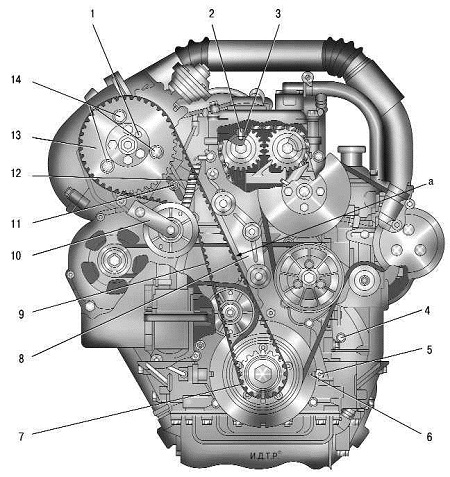

Рис. 4.10.
Расположение меток и установочных отверстий для
замены ремня привода ТНВД: 1 – отверстие на шкиве
ТНВД под центрирующий штифт; 2 – отверстие в
передней крышке распределительных валов; 3 –
отверстие в передней опорной шейке впускного
распределительного вала; 4 – отверстие в блоке под
установочный штифт; 5 – указатель ВМТ на крышке
цепи; 6 – установочная метка ротора датчика
положения коленчатого вала; 7 – шкив с демпфером
коленчатого вала; 8 – коромысло с успокоительными
роликами; 9 – зубчатый ремень привода ТНВД; 10 –
кронштейн с натяжным роликом; 11 – гайка крепления
натяжного ролика; 12 – пружина натяжения ремня
привода ТНВД; 13 – шкив ТНВД; 14 – болты крепления
ТНВД к передней опоре; а – ветвь ремня между ТНВД и
шкивом коленчатого вала
|
4. Ослабьте затяжку гайки 11 (см. рис.
4.10) крепления натяжного ролика привода ТНВД (ремень при этом
натянется от усилия натяжной пружины 12) и затяните гайку 11.
5. Проверните коленчатый вал двигателя не менее чем на один оборот.
6. Установите поршень 1-го цилиндра в верхнюю мертвую точку такта
сжатия (см. пп. 3–5 «Замена
ремня привода топливного насоса высокого давления (ТНВД)»).
|
|
Рис. 4.9.
Установочные отверстия на корпусе и шкиве ТНВД: 1 –
корпус ТНВД; 2 – шкив ТНВД; 3 – установочный штифт;
4 – паз ступицы ТНВД
|
7. Проверьте установочным штифтом совпадение паза ступицы 4 ТНВД (рис.
4.9) и его шкива с отверстием на корпусе насоса, установив штифт
в установочное отверстие. При этом установочный штифт должен
свободно входить в отверстие.
8. При несовпадении паза ступицы и отверстия на шкиве с отверстием
на корпусе ТНВД выполните операции пп. 3–20, см. «Замена
ремня привода топливного насоса высокого давления (ТНВД)».
9. После регулировки ремня привода ТНВД извлеките установочный штифт
и установите все ранее снятые детали в порядке, обратном снятию.
