УАЗ Хантер. Особенности первого технического обслуживания (ТО-1) автомобилей с дизельным двигателем
УАЗ Хантер. Проверка и регулировка натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления
1. Снимите вентилятор.
2. Выверните три болта крепления муфты вентилятора к его ступице и
снимите муфту.
|
|

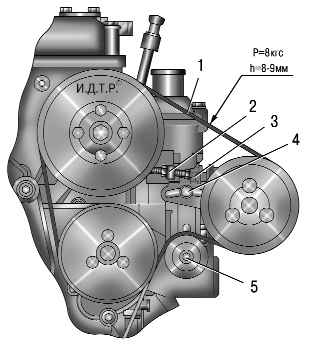

Рис. 4.8.
Регулировка ремня привода вентилятора и насоса
гидроусилителя рулевого управления: 1 – ремень; 2 –
контргайка; 3 – регулировочный болт; 4 – болт; 5 –
гайка крепления ролика
|
3. Ослабьте затяжку болта 4 (рис.
4.8), гайки 5 и контргайки 2.
4. Вращением регулировочного болта 3 переместите насос и добейтесь
прогиба ремня привода вентилятора и насоса гидроусилителя рулевого
управления, равного 8–10 мм при нагрузке 80 Н (8 кгс), приложенной
посередине ветви ремня между шкивом вентилятора и насосом
гидроусилителя рулевого управления.
|
Полезный совет
Натяжение ремня
можно проверять, оттягивая ветвь ремня пружинными
весами типа безмен.
|
5. Установите все ранее снятые детали в порядке, обратном снятию.
