10.3.3. Замена предохранителей и реле в дополнительном монтажном блоке

Рис. 10.2. Номера реле и предохранителей, расположенных в дополнительном монтажном блоке в моторном отсеке

Кроме того, часть реле и предохранителей расположена в дополнительном монтажном блоке (рис. 10.2), установленном в моторном отсеке автомобиля (табл. 10.5 и 10.6).

Для замены штыревых предохранителей пользуйтесь специальным пинцетом.

1. Откройте капот.

2. Отожмите фиксатор крышки монтажного блока, расположенный в его передней части…	3. …и снимите крышку монтажного блока.

4. Специальным пинцетом для предохранителей или вручную извлеките предохранитель из контактного разъема.

5. Установите в контактный разъем предохранитель того же номинала, что и снятый.

6. Аналогичным образом извлеките реле.

7. Установите реле того же типа, что и снятое.

Таблица 10.5 Назначение реле, расположенных в монтажном блоке моторного отсека

*Устанавливают на часть автомобилей

в зависимости от комплектации.

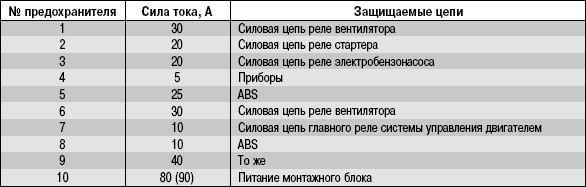

Таблица 10.6 Цепи, защищаемые плавкими предохранителями
