6.3.2 Особенности конструкции раздаточной коробки УАЗ 3163 Патриот





6.3.1. Особенности конструкции



Раздаточная коробка

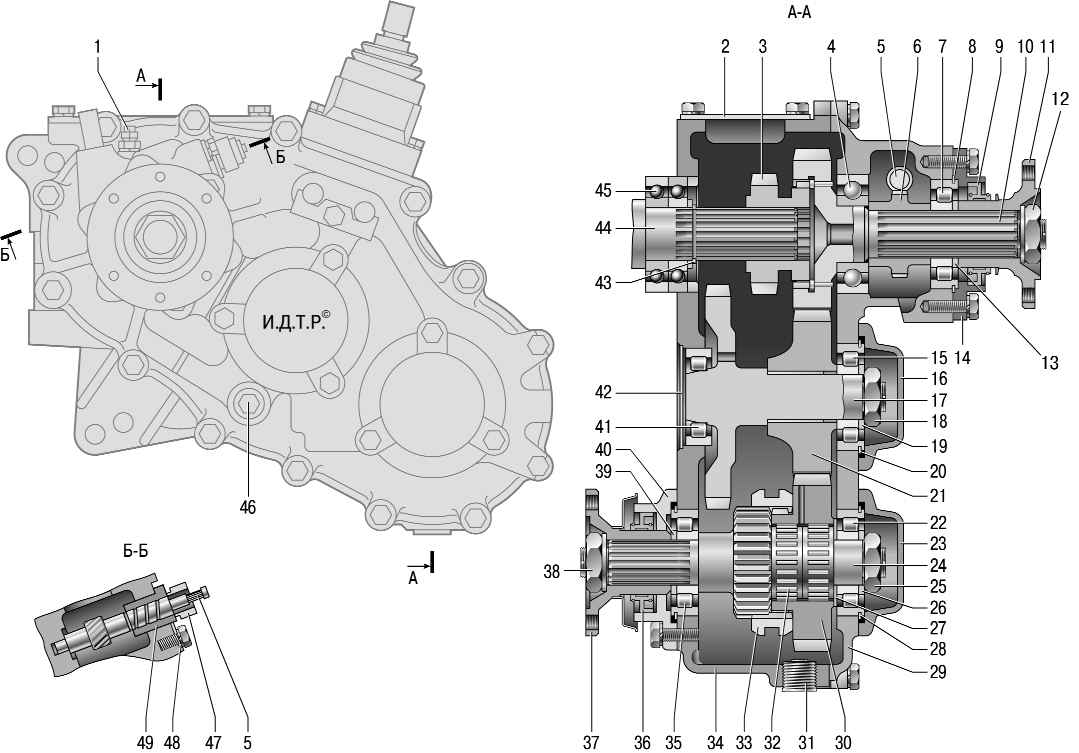

Рис. 6.3. Раздаточная коробка: 1 – предохранительный клапан; 2 – крышка люка; 3 – ведущая шестерня (шестерня включения прямой и понижающей передач); 4, 7 – подшипники вала привода заднего моста; 5 – ведомая шестерня спидометра; 6 – ведущая шестерня спидометра; 8, 20, 28, 43 – стопорные кольца; 9, 36 – сальники; 10 – вал привода заднего моста; 11, 37 – фланцы с отражателем; 12, 38 – гайки; 13, 19, 26, 39 – уплотнительные кольца подшипников; 14, 40 – крышки; 15, 41 – подшипники промежуточного вала; 16, 23 – крышки подшипников; 17 – промежуточный вал; 18, 25 – гайки; 21 – промежуточная шестерня; 22, 35 – подшипники вала привода переднего моста; 24 – вал привода переднего моста; 27 – упорная шайба; 29 – крышка картера; 30 – шестерня привода переднего моста; 31 – пробка сливного отверстия; 32 – подшипник шестерни; 33 – муфта выключения переднего моста; 34 – картер; 42 – заглушка; 44 – ведущий вал (вторичный вал коробки передач); 45 – подшипники ведущего вала (вторичного вал коробки передач); 46 – пробка маслоналивного (контрольного) отверстия; 47 – штуцер; 48 – упорная шайба; 49 – уплотнительное кольцо


Раздаточная коробка (рис. 6.3) предназначена для распределения крутящего момента между ведущими мостами. На автомобилях UAZ Patriot установлена двухступенчатая раздаточная коробка с понижающей передачей, одним рычагом переключения, без межосевого дифференциала. Крутящий момент от коробки передач передается к ведущему валу раздаточной коробки. Ведомый вал постоянно соединен через карданную передачу с главной передачей ведущего заднего моста автомобиля. При включении привода переднего моста валы соединяются между собой зубчатой муфтой и вращаются с одинаковыми угловыми скоростями.
Раздаточная коробка состоит из чугунного картера с крышкой, ведущего, промежуточного и ведомого валов, вала привода переднего моста, зубчатых колес и зубчатой муфты выключения переднего моста.
Она прикреплена четырьмя болтами к задней стенке картера коробки передач и уплотнена герметиком. Центрирование раздаточной коробки относительно коробки передач осуществляется по наружной обойме двухрядного подшипника вторичного вала коробки передач. На задней части картера раздаточной коробки установлен механизм стояночного тормоза. В картере раздаточной коробки на подшипниках качения установлены ведущий и промежуточный валы, валы привода переднего и заднего мостов с прямозубыми шестернями. Ведущим валом для раздаточной коробки служит шлицевый конец вторичного вала коробки передач, он установлен в ведущую шестерню раздаточной коробки. Соосно с ведущим валом на двух шариковых подшипниках установлен вал привода заднего моста. Между подшипниками находится червячная шестерня привода спидометра.
Промежуточный вал, выполненный за одно целое с промежуточной шестерней понижающей передачи, вращается на одном роликовом и одном шариковом подшипниках.
Вал привода переднего моста, изготовленный за одно целое с шестерней, установлен в нижней части картера раздаточной коробки и вращается на двух шариковых подшипниках.
Механизм переключения раздаточной коробки состоит из двух штоков и двух вилок, расположенных в крышке картера раздаточной коробки. Вилки скользят по неподвижным штокам и снабжены шариковыми фиксаторами.
