1.1. Общие сведения об автомобиле УАЗ 3163 Патриот

Семейство UAZ Patriot включает в себя легковые автомобили повышенной проходимости, рамной конструкции, с пятидверным цельнометаллическим кузовом. Автомобили предназначены для перевозки пассажиров и грузов по всем видам дорог.
Автомобили UAZ Patriot выпускают в трех основных комплектациях: Comfort, Classic и Limited. На автомобили в комплектациях Comfort и Limited устанавливают боковые зеркала заднего вида с электроприводами и электрообогревателями, электростеклоподъемники передних дверей, передние противотуманные фары, легкосплавые колесные диски, пластмассовые чехол запасного колеса и обвес цвета серый металлик. Кроме того, в комплектацию Limited входят багажник на крыше, сдвижной люк с электроприводом, сиденья с велюровой обивкой.
Автомобили UAZ Patriot оснащают инжекторным двигателем ЗМЗ-409 рабочим объемом 2,7 л, мощностью 94 кВт (128 л.с.).
Кузов цельнометаллический, сварной конструкции, с навесными передними крыльями, дверьми, капотом и дверью задка.
Трансмиссия выполнена по схеме постоянного заднего привода с подключением переднего моста и с демультипликатором. На автомобили устанавливают коробку передач корейской фирмы Dymos.
Передняя подвеска автомобилей зависимая, рычажно-пружинная, со стабилизатором поперечной устойчивости, задняя — зависимая, рессорная, на двух продольных полуэллиптических малолистовых рессорах.
Автомобили оснащают антиблокировочной системой (ABS) фирмы Bosch с электронной подсистемой распределения тормозных усилий (EBD). Тормозные механизмы передних колес дисковые, задних — барабанные.
Стояночная тормозная система трансмиссионная, активируется отдельным барабаном, расположенным за раздаточной коробкой.
Рулевое управление типа винт — шариковая гайка — сектор оснащено гидроусилителем фирмы ZF или DELPHI.



Габаритные размеры автомобиля UAZ Patriot

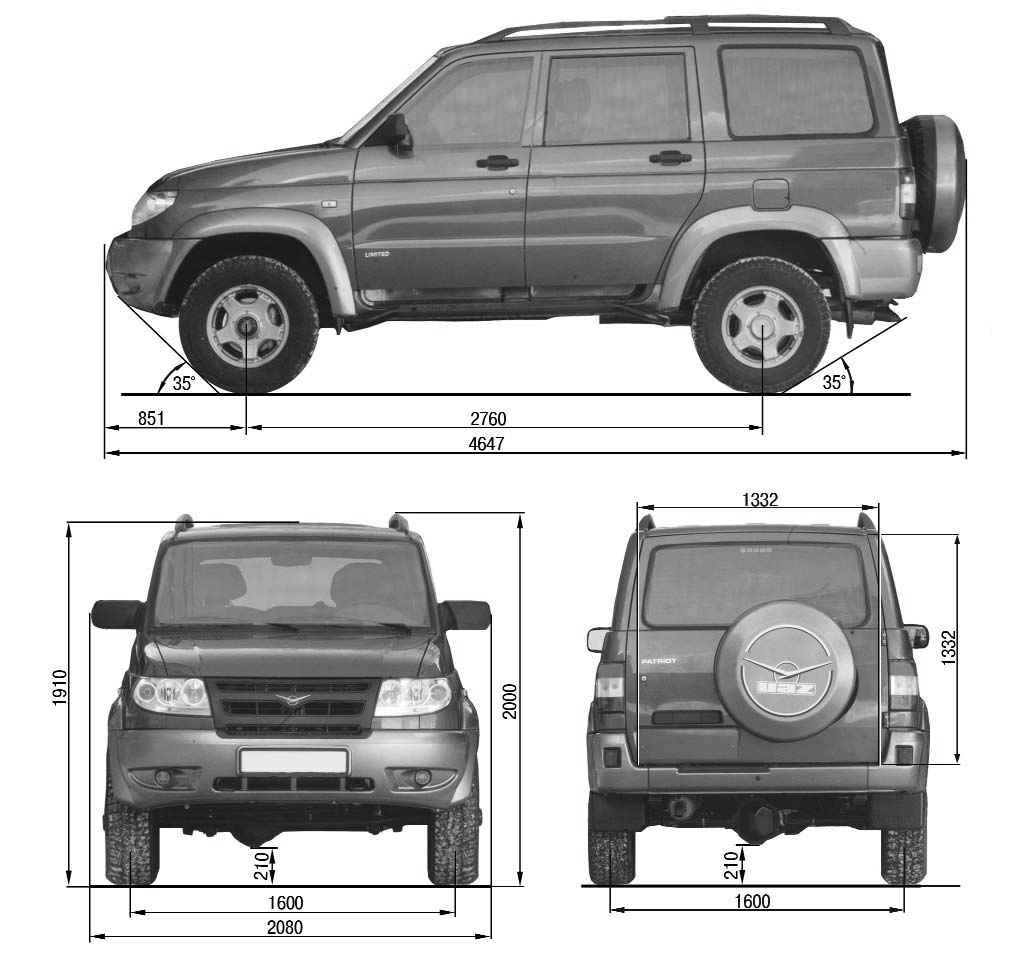

Рис. 1.1. Габаритные размеры автомобиля UAZ Patriot


Габаритные размеры автомобилей показаны на рис. 1.1. Техническая характеристика автомобиля приведена в табл. 1.1.




Подкапотное пространство автомобиля

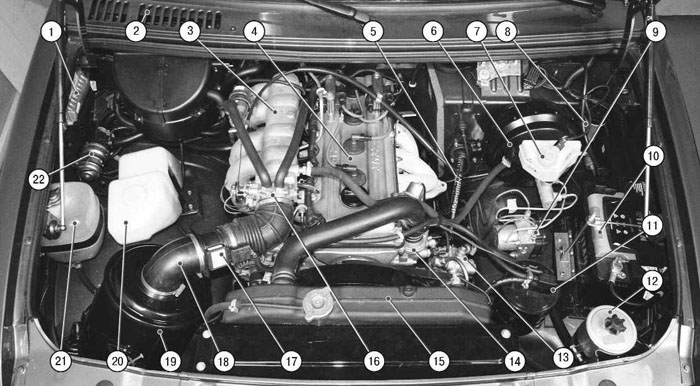

Рис. 1.2. Подкапотное пространство автомобиля: 1 – контроллер системы управления двигателем; 2 – воздухозаборник системы отопления и вентиляции салона; 3 – ресивер; 4 – двигатель; 5 – вал рулевого управления; 6 – вакуумный усилитель тормозов; 7 – бачок главного тормозного цилиндра; 8 – бачок гидропривода выключения сцепления; 9 – электронно-гидравлический блок антиблокировочной системы тормозов (ABS); 10 – аккумуляторная батарея; 11 – адсорбер; 12 – бачок насоса гидроусилителя рулевого управления; 13 – насос гидроусилителя рулевого управления; 14 – термостат; 15 – радиатор системы охлаждения; 16 – дроссельный узел; 17 – датчик массового расхода воздуха; 18 – воздухоподводящая труба; 19 – воздушный фильтр; 20 – бачок омывателя ветрового стекла; 21 – расширительный бачок системы охлаждения двигателя; 22 – электродвигатель с насосом охлаждающей жидкости системы отопления салона


Элементы подкапотного пространства автомобиля UAZ Patriot показаны на рис. 1.2.



Расположение основных узлов и агрегатов автомобиля (вид снизу спереди)

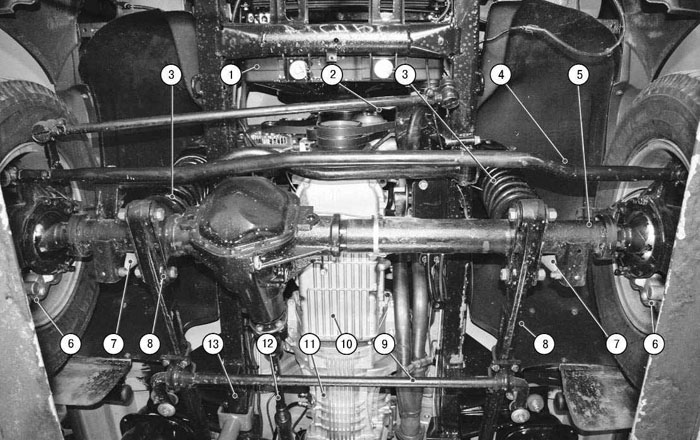

Рис. 1.3. Расположение основных узлов и агрегатов автомобиля (вид снизу спереди): 1 – радиатор системы охлаждения двигателя; 2 – тяга рулевой сошки; 3 – пружина передней подвески; 4 – тяга рулевой трапеции; 5 – передний мост; 6 – передний рабочий тормозной механизм; 7 – амортизатор передней подвески; 8 – рычаг передней подвески; 9 – стабилизатор поперечной устойчивости; 10 – двигатель; 11 – коробка передач; 12 – передний карданный вал; 13 – рама


Расположение основных узлов и агрегатов представлено на рис. 1.3 и 1.4.



Расположение основных узлов и агрегатов автомобиля (вид снизу сзади)

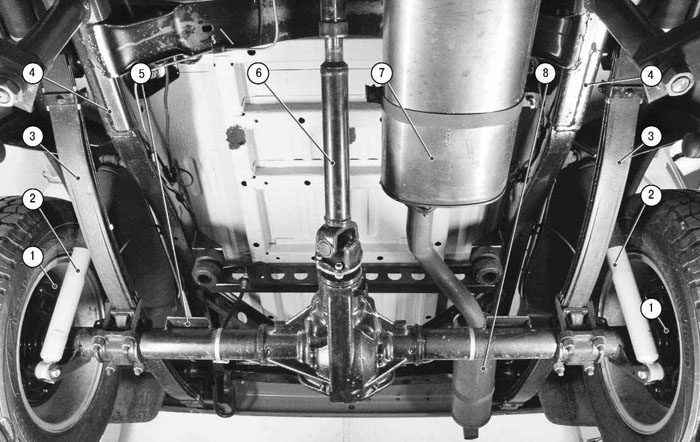

Рис. 1.4. Расположение основных узлов и агрегатов автомобиля (вид снизу сзади): 1 – задний рабочий тормозной механизм; 2 – амортизатор задней подвески; 3 – рессора задней подвески; 4 – рама; 5 – задний мост; 6 – задний карданный вал; 7 – дополнительный глушитель; 8 – основной глушитель




Таблица 1.1 Техническая характеристика автомобиля UAZ Patriot



Общие данные

Габаритные размеры автомобиля, мм

См. рис. 1.1

Масса снаряженного автомобиля, кг

2050

Полная масса автомобиля, кг

2650

Максимальная грузоподъемность автомоби­ля (с водитегем. пассажирами и грузом), кг

600

Полная масса буксируемого прицепа, кг: оборудованного тормозами не оборудованного тормозами

1500

750

Максимальная глубина преодолеваемого брода, м

0,5

Максимальный подъем, преодолеваемый автомобилем полной массой, град(%)

31(60)

Число мест

5*

Максимальная скорость.

150

Расход топлива при постоянной скорости 90 кцЧ л/100 км

10,4

Расход тсплива при постоянной скорости 120 кц?Ч ^МОкм

14,5

Двигатель

Модель

ЗМЗ-409

Тип двигателя

Бензиновый, четырехцилиндровый, ряд­ный, с системой распределенного впры­ска топлива и искровым зажиганием

Рабочий объем, л

2,7

Диаметр цилиндра х ход поршня, мм

95.5x94

Степень сжатия

9

Число клапанов на цилиндр

4

Номинальная мощность по ГХТ14846-81 (нетто), кВт (л.с.)

94,1 (128)

Частота вращения коленчатого вала дви­гателя при номинальной мощности, мин-

4400

Максимальный крутящий момент по ГОСТ 14846-81 (нетто). Н м

217,6

Частота вращения коленчатого вала дви­гателя при максимальном крутящем мо­менте, МИН'1

4400

Минимальная частота вращения коленчато­го вага двигателя на холостом ходу, мин-'

800-900

Трансмиссия

Сцепление

Однодисковое, сухое

Привод выключения сцепления

Гидравлический

Коробка передач

Пятиступенчатая, с синхронизаторами на всех передачах переднего хода

Передаточные числа коробки передач:

I   передача

II    передача

III    передача

IV  передача

V  передача

передача заднего хода

4,155

2,265

1,428

1,000

0,880

3,827

Раздаточная коробка

Двухступенчатая, механическая

Трансмиссия

Передаточные числа раздаточной коробки:

I   передача

II    передача

1,00

1,95

Мосты

Одноступенчатые, передний мост с уст­ройством для отключения приводов колес

Ходовая часть

Передняя подвеска

Зависимая, рычажно-пружинная, с гид­равлическими амортизаторами двусто­роннего действия и стабилизатором по­перечной устойчивости

Задняя подвеска

Зависимая, рессорная, на двух продоль­ных полуэллиптических малолистовых рессорах, с гидравлическими амортиза­торами двустороннего действия

Колеса

Штампованные или легкосплавные

Шины

Радиальные, бескамерные

Размер шин: колес со штампованными дисками колес с легкосплавными дисками

225/75 R16 245/70 R16

Рулевое управление

Тип

С регулируемым наклоном рулевой колонки, с гидроусилителем

Рулевой механизм

Винт - шариковая гайка - сектор

Тормозная система

Рабочая тормозная система

С гидравлическим приводом, вакуум­ным усилителем, знтиблокировочной системой (ABS) с электронной подсис­темой распределения тормозных уси­лий (EBD)

Передние тормозные механизмы

Дисковые, со скобой плавающего типа

Задние тормозные механизмы

Барабанные, с одним рабочим цилинд­ром

Электрооборудование

Схема электрооборудования

Однопроводная, отрицательный полюс источника тока соединен с «массой*

Номинальное напряжение, В

12

Аккумуляторная батарея

6СТ-66АЗ, номинальная емкость 66 А ч

Генератор

0 124 OAC5YA (Bcsch) или ААК5556 (Iskra), переменного тока, трехфазный, со встроенным выпрямительным блоком и регулятором напряжения

Стартер

0 001 109 063 (Bosch) или AZE2517 (Iskra), дистанционного управления, с электромагнитным включением и муф­той свободного хода

Кузов

Модель

3163

Тип

Цельнометаллический, пятидверный, установлен на раме


*По заказу устанавливают два дополнительных продольных двухместных сиденья.
