Тойота Филдер. Проверка антиблокировочной системы тормозов

Антиблокировочная система тормозов (ABC) предназначена для автоматического предотвращения блокировки колес во время резкого торможения или торможения на скользкой дороге и обеспечивает стабильную управляемость автомобилем.
Включается при скорости более 10 км. / ч.

Действие системы ABC может ощущаться как легкая вибрация на педали тормоза

Электронный блок управления имеет систему защиты от сбоев, которая может определить неисправность в системе. Когда обнаружена неисправность, электронный блок управления отключает систему ABS, а на комбинации приборов загорается индикатор ABS.

В моделях 4WD используется датчик замедления, который во время торможения
посылает электрический сигнал в электронный блок управления ABS

1. Убедитесь, что напряжение аккумуляторной батареи (при выключенном зажигании) соответствует номинальному значению. Номинальное напряжение 10 - 14 В

2. Проверьте индикатор ABS

а) Включите зажигание.
б) Убедитесь, что индикатор загорается на три секунды. Если это не так, то отремонтируйте или замените (при необходимости) предохранитель, лампу индикатора и жгут проводов

3. Считайте код неисправности, (При помощи индикатора ABS комбинации приборов)
а) Закоротите выводы (13) "Тс" и (4) "CG" разъема DLC3.

Примечание: данная операция должна проводиться на стоящем автомобиле.

б) Включите зажигание.

в) В случае наличия неисправности через 4 секунды индикатор начнет мигать,
считайте количество вспышек.

Примечание:
- Код неисправности состоит из двух цифр, первая цифра определяется по первоначальной серии вспышек, затем после паузы 1,5 секунды следует вторая серия вспышек, которая соответствует второй цифре кода.

- Если кодов неисправности два или более, то первым будет высвечиваться наименьший код, а затем остальные коды в порядке возрастания. Между кодами будет 2,5 сек. пауза.

г) Если неисправность отсутствует, то индикатор будет мигать с интервалом 0,5 секунды

0,25 сек

д) Снимите перемычку с выводов (13) "Тс" и (4) "CG" разъема DLC3

е) После устранения неисправности сотрите коды, хранящиеся в памяти электронного
блока управления.

Примечание: если отсоединить аккумуляторную батарею, все коды
неисправности, хранящиеся в памяти электронного блока управления, сотрутся.

ж) Включите зажигание и убедитесь, что индикатор ABS загорается на три секунды и гаснет

Проверка при помощи тестера

а) Выключите зажигание и подсоедините тестер к разъему DLC3.
б) Включите зажигание и считайте коды неисправностей, пользуясь инструкцией
к тестеру. Определите неисправность по таблице "Коды неисправностей системы ABS".

Примечание:
- Для того чтобы коды записались в память электронного блока управления ABS, необходимо проехать на Филдере со скоростью более 6 км/ч.
- При определении неисправностей пользуйтесь соответствующими схемами электрооборудования.

Внимание: после устранения неисправностей по кодам "13", "31" - "34" и "51"
возможна ситуация, когда индикатор ABS будет продолжать гореть.
Для того чтобы индикатор погас, необходимо включить зажигание и проехать на Филдере со скоростью более 20 км/ч в течение 30 секунд.

в) После устранения неисправности сотрите коды.

далее : Расположение элементов антиблокировочной системы тормозов

назад : Cистема ABS - карта раздела

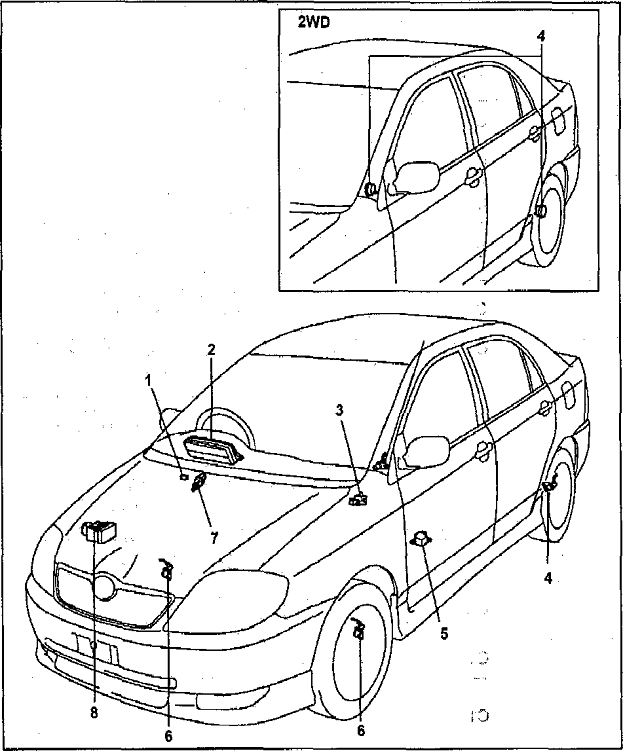

Тойота Филдер. Расположение элементов антиблокировочной системы тормозов

1 - диагностический разъем DLC3,
2 - комбинация приборов,

3 - датчик включения стояночного тормоза,
4 - датчик частоты вращения заднего колеса,

5 - датчик замедления (4WD),
6 - датчик частоты вращения переднего колеса,

7 - выключатель стоп-сигналов,
8 – модулятор давления

еще схема

Расположение элементов антиблокировочной системы тормозов
(модели с ABS, TRC, VSC и ВА)

1 - реле электромагнитных клапанов,
2 - реле насоса,
3 - выключатель "TRC OFF",

4 - диагностический разъем DLC3,
5 - комбинация приборов,

6 - датчик положения рулевого колеса,
7 - зуммер,
8 - датчик включения стояночного тормоза,
9 - датчик частоты вращения заднего колеса,

10 - модулятор давления,
11 - датчик частоты вращения переднего колеса,

12 - выключатель стоп-сигналов,
13 – электронный блок управления системами ABS, TRC и VSC,
14 - датчик бокового перемещения.

Тойота Филдер. Коды неисправностей системы ABS

Код неисправности (индикатор ABS)	Код неисправности (OBDII)	Неисправность	Проверяемые элементы
11	С0278	Обрыв цепи реле электромагнитных клапанов	- Внутренняя проводка гидравлического блока - Реле электромагнитных клапанов ABS - Жгут проводов реле электромагнитных клапанов 12 С0279 - Напряжение питания (12 В)
12	С0279	Короткое замыкание в цепи питания реле электромагнитных клапанов
13	С0273	Обрыв в цепи реле электронасоса	- Внутренняя проводка гидравлического блока - Реле электронасоса - Жгут проводов реле электронасоса - Напряжение литания (12 В)
14	С0274	Короткое замыкание в цепи реле электронасоса
21	С0226	Обрыв или короткое замыкание в электромагнитном клапане переднего правого колеса	- Электромагнитный клапан - Проводка и разъем электромагнитного клапана гидравлического блока
22	С0236	Обрыв или короткое замыкание в электромагнитном клапане переднего левого колеса
23	С0246	Обрыв или короткое замыкание в электромагнитном клапане заднего правого колеса
24	С0256	Обрыв или короткое замыкание в электромагнитном клапане заднего левого колеса
25	С1225	Обрыв или короткое замыкание в цепи электромагнитного клапана BAR
26	С1226	Обрыв или короткое замыкание в цепи электромагнитного клапана BAL
31	C0200	Неисправность датчика частоты вращения переднего правого колеса (FR+, FR-)	- Датчик частоты вращения - Проводка и разъем датчика частоты вращения - Ротор датчика частоты вращения
32	C0205	Неисправность датчика частоты вращения переднего левого колеса (FL+, FL-)
33	C0210	Неисправность датчика частоты вращения заднего правого колеса (RR+, RR-)
34	C0215	Неисправность датчика частоты вращения заднего левого колеса (RL+, RL-)
35	С1235	Попадание постороннего материала между ротором и датчиком частоты вращения переднего правого колеса	- Датчик частоты вращения - Ротор датчика частоты вращения
36	С1236	Попадание постороннего материала между ротором и датчиком частоты вращения переднего левого колеса
38	С1238	Попадание постороннего материала между ротором и датчиком частоты вращения заднего правого колеса
39	С1239	Попадание постороннего материала между ротором и датчиком частоты вращения заднего левого колеса
41	С1241	Слишком высокое или слишком низкое напряжение аккумуляторной батареи (IG1)	- Аккумуляторная батарея - Регулятор напряжения
43 *	-	Неисправность в цепи датчика замедления (модели 4WD) (GS1, GS2)	- Датчик Замедления
44 *	-	Обрыв или короткое замыкание в цепи датчика замедления (модели 4WD) (GS1, GS2)	- Датчик замедления, - Жгут проводов или разъем датчика
46	С1243	Обрыв или короткое замыкание в цепи датчика давления в главном тормозном цилиндре	- Датчик давления в главном тормозном цилиндре - Жгут проводов или разъем датчика
49	С1249	Обрыв в цепи выключателя стоп-сигналов (STP)	- Жгут проводов или разъем выключателя стоп-сигналов
51	С1251	Короткое замыкание или обрыв цели питания электронасоса	- Электронасос, реле и аккумуляторная батарея - Проводка, разъем и болты, соединяющие с массой или схема электронасоса
-		Неисправность блока управления ABS	- Блок управления ABS

* модели 4WD

Toyota Corolla Fielder. Диагностика датчиков частоты вращения, замедления и давления в главном тормозном цилиндре

Внимание: при диагностике датчиков частоты вращения тормозная система
работает как обычная (ABS не работает)

1. Убедитесь, что напряжение аккумуляторной батареи (при выключенном зажигании) соответствует номинальному значению. Номинальное напряжение 10 - 14 В

2. Проверьте индикатор ABS.

а) Включите зажигание.

б) Убедитесь, что индикатор загорается на три секунды. Если индикатор не
загорается, проверьте предохранитель, лампу индикатора и жгут проводов.

3. Выключите зажигание

4. Закоротите выводы "TS" - "CG" разъема DLC3.

5, Включите зажигание. Если система ABS в норме, то мигания
индикатора будут соответствовать показанным на рисунке

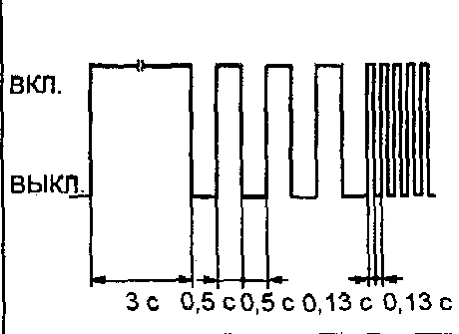

Код нормального состояния системы ABS
Модели 2WD - 0 Модели 4WD - 3

Код "0"

Код "3"

6. Проверка при движении автомобиля

а) Запустите двигатель

б) Проверьте состояние индикатора при различных скоростях движения.

Номинальное состояние индикатора:
При 0 - 45 км/ч: - Индикатор мигает.
Примечание: на скорости около 20 км/ч слегка нажмите на педаль тормоза.

При 45 - 80 км/ч:
- Индикатор мигает, если система неисправна.
- Индикатор не горит, если система исправна.

При 80 - км/ч:
- Индикатор мигает постоянно, если система неисправна.
- Индикатор мигает 1 секунду, а затем гаснет, если система исправна.

Примечание:
- Поддерживайте скорость от 45 до 80 км/ч более 1 секунды.
- При изменении скорости не допускайте проскальзывания колес.
- Проверьте напряжение на выводах датчика частоты вращения на скорости 3 - 5 км/ч.
- Проверьте изменение напряжения датчика частоты вращения при скорости более 45 км/ч.

7. Считайте коды неисправностей.
а) Остановите автомобиль. Индикатор ABS будет мигать.
б) Закоротите выводы "Тс" и "CG" разъема DLC3.

Примечание: не снимайте перемычку между выводами "Ts"u "CG".

в) Включите зажигание.

г) Если в системе есть неисправность, то определите код неисправности по количеству вспышек индикатора ABS (см. таблицу "Коды неисправностей датчиков частоты вращения и датчика замедления").

Примечание: если имеются два или более кода неисправности, то сначала будет выводиться наименьший.

д) Выключите зажигание и снимите перемычки с выводов "Тс", "Ts" и "CG" разъема DLC3.

Toyota Corolla Fielder. Коды неисправностей датчиков частоты вращения, замедления и
давления в главном тормозном цилиндре

Код неисправности (OBD II)	Код неисправности (индикатор ABS)	Неисправность	Условия проверки	Причина неисправности
-	-	Все датчики частоты вращения и их роторы работают нормально
С1271	71	Низкий уровень сигнала от датчика частоты вращения переднего правого колеса	Автомобиль движется прямолинейно вперед, со скоростью 0 - 10 км/час	- Датчик частоты вращения переднего правого колеса - Провод датчика - Установка датчика
С1272	72	Низкий уровень сигнала от датчика частоты вращения переднего левого колеса		- Датчик частоты вращения переднего левого колеса - Провод датчика - Установка датчика
С1273	73	Низкий уровень сигнала от датчика частоты вращения заднего правого колеса		- Датчик частоты вращения заднего правого колеса - Провод датчика - Установка датчика
С1274	74	Низкий уровень сигнала от датчика частоты вращения заднего левого колеса		- Датчик частоты вращения заднего левого колеса - Провод датчика - Установка датчика
С1275	75	Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса	Автомобиль движется со скоростью 45 км/час, более 1 секунды	Ротор датчика частоты вращения переднего правого колеса
С1276	76	Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса		- Ротор датчика частоты вращения переднего левого колеса
С1277	77	Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса		- Ротор датчика частоты вращения заднего правого колеса
С1278	78	Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса	Автомобиль движется со скоростью 45 км/час, более 1 секунды	- Ротор датчика частоты вращения заднего левого колеса
С1279 *	79	Неисправность датчика замедления	Автомобиль движется со скоростью около 20 км/час, С небольшим усилием нажимайте на педаль тормоза	- Неисправность датчика или его установки - Проводка датчика
С1281	81	Неисправность датчика давления в главном тормозном цилиндре	Автомобиль стоит. С усилием 10 кг нажимайте на педаль тормоза не менее 1 с, затем, увеличьте усилие нажатия в течении не менее 1 секунды	Неисправность датчика или его установки Проводка датчика

* модели 4WD
