1. Временно закрепите тормозной диск колесными гайками.

2. Снимите заглушку регулировочного отверстия

3. Поворачивайте регулятор до прекращения вращения ступицы

4. Из этого положения отверните регулятор на восемь зубцов.


5. Установите заглушку

1. Поддомкратьте заднюю часть автомобиля.

2. Отрегулируйте зазор между колодками и тормозным диском.

3. Установите задние колеса. Момент затяжки 103 Нм

4. Проверьте величину хода рычага стояночного тормоза. Затяните рычаг стояночного тормоза до упора и сосчитайте количество щелчков храпового механизма.

Перемещение рычага стояночного тормоза при усилии нажатия 196 Н 6 - 9 щелчков

При необходимости отрегулируйте ход рычага стояночного тормоза.
а) Снимите отделочную панель.

б) Ослабьте контргайку и, вращая регулировочную гайку, отрегулируйте ход рычага.

в) Затяните контргайку. Момент затяжки 5 Нм

г) Несколько раз нажмите и отпустите рычаг стояночного тормоза.

д) Убедитесь, что задние колеса вращаются свободно.

е) Убедитесь, что ход рычага стояночного тормоза соответствует номинальному.

Стояночный тормоз

1 - держатель колодки,
2 - рычаг стояночного тормоза,
3 - задняя тормозная колодка,

4 - возвратная пружина,
5 – пружина держателя колодки,
6- передняя тормозная колодка,
7 - распорная пластина колодок,

8 - регулятор,
9 - пружина,
10 - тормозной механизм в сборе,
11 - тормозной диск.

Примечание: при сборке на детали, указанные стрелками, нанесите
специальную консистентную смазку для тормозных механизмов

Примечание:

- Установку проводите в порядке, обратном снятию

- Перед установкой нанесите специальную консистентную смазку для тормозных механизмов на места, указанные на соответствующем рисунке "Стояночный тормоз"

- После установки убедитесь, что элементы установлены в соответствии
с рисунком "Расположение элементов стояночного тормоза"

- После установки заполните бачок тормозной жидкостью, прокачайте тормозную систему
и убедитесь в отсутствии утечек.
Тип тормозной жидкости.... SAEJ1703 или FMVSS 116 DOT3 или DOT4

1. Поддомкратьте автомобиль и снимите заднее колесо. Момент затяжки 103 Нм

2. Снимите суппорт с тормозного диска
3. Снимите тормозной диск


4. Снимите две возвратные пружины и распорную пластину колодок.
Примечание: устанавливайте пружины, как показано на рисунке

5. Снимите регулятор,
а) Снимите пружину.

б) Снимите регулятор

6. Снимите держатель, пружину держателя и переднюю колодку.

7. Снимите заднюю тормозную колодку,
а) Снимите держатель и пружину держателя.

б) Отсоедините заднюю тормозную колодку от рычага стояночного тормоза
и снимите колодку.

8. Отсоедините трос стояночного тормоза и снимите рычаг.

1. Проверьте снятые детали на отсутствие износа, ржавчины или повреждений


2. Измерьте внутренний диаметр тормозного диска.

Номинальный диаметр 773,0 мм
Максимальный диаметр 774,0 мм

Если диск имеет глубокие риски или изношен, то он может быть проточен до максимального внутреннего диаметра.

3. Измерьте толщину накладок тормозных колодок
Номинальная толщина 3,5 мм
Минимальная толщина 1,0 мм

Если толщина накладки меньше минимальной или накладка неравномерно изношена, замените тормозные колодки.

4. Проверьте прилегание колодки к барабану тормозного диска. При неполном контакте между накладкой тормозной колодки и барабаном подточите накладку или замените
колодку.

1. При снятии и установке рычага и тросов стояночного тормоза руководствуйтесь
соответствующим сборочным рисунком

2. Проверьте снятые детали на отсутствие износа, ржавчины или повреждений

3. При установке тросов стояночного тормоза, разместите фиксаторы

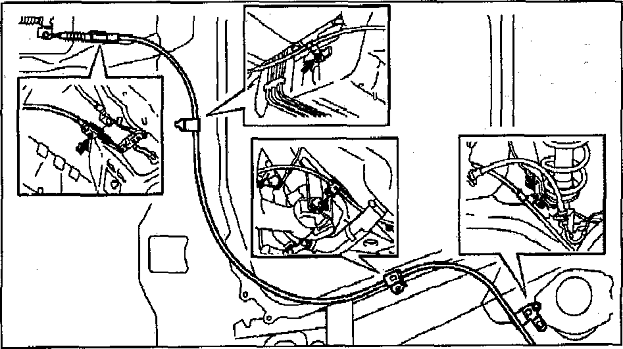

Расположение троса №3 стояночного тормоза (2WD)

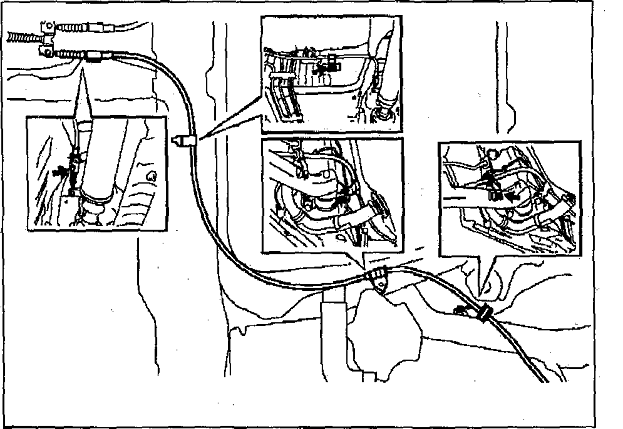

Расположение троса №3 стояночного тормоза (4WD)

Рисунок слева - рычаг стояночного тормоза

1 - отделка рычага селектора АКПП,

2 - вещевой ящик,
3 - отделка рычага переключения передач,
4 - отделка отверстия рычага стояночного тормоза,

5 - рукоятка рычага переключения передач, 6 - дно вещевого ящика
центральной консоли,

7 - рычаг стояночного тормоза,
8 – центральная консоль.

9 - контргайка,
10 - регулировочная гайка,
11 - датчик включения стояночного тормоза,
12 – трос привода стояночного тормоза №1,
13 - разъем датчика включения стояночного тормоза,

14 - винт

Рисунок справа -  тросы привода стояночного тормоза

1 - трос № 2 стояночного тормоза,
2 - соединительный кронштейн тросов,
3 - держатель,
