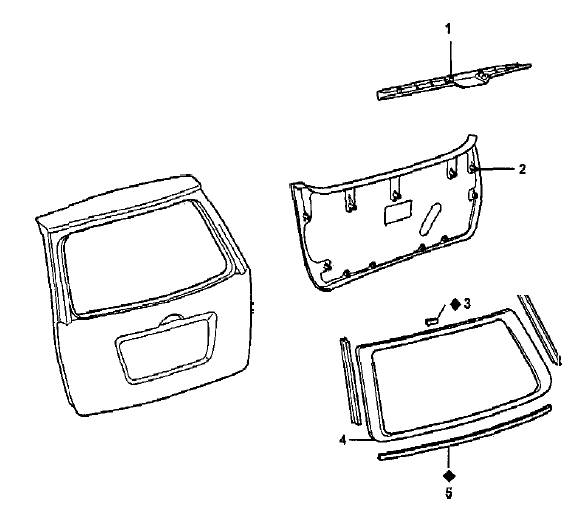

Тойота Филдер. Снятие заднего стекла - схема |
Стекло задней двери (универсал)
2 - нижняя отделка задней двери,
3 - проставка, 5 - молдинг стекла. |
Тойота Филдер. Снятие заднего стекла |
1. Снимите нижнюю отделку задней двери (см. раздел "Задняя дверь
(универсал)"). 2. Снимите верхнюю отделку задней двери (см. раздел "Задняя дверь (универсал)")
3. Модели с задним спойлером Снимите задний спойлер

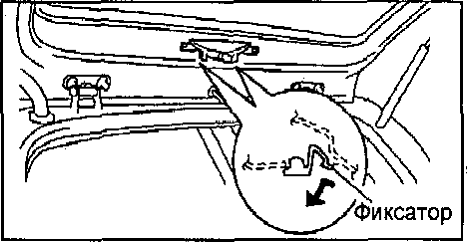

4. Отсоедините разъем, два фиксатора и снимите дополнительный стоп- сигнал.
5. Снимите заднее стекло.
Внимание: при снятии стекла постарайтесь не повредить окрашенные
поверхности и отбелку. Чтобы не повредить панель при снятии стекла,
разместите пластмассовый лист
г) При помощи струны срежьте слой клея, пистоны и проставку.
Внимание: при срезании оставляйте как можно больше клея на кузове |
Тойота Филдер. Установка заднего стекла |
1. Очистите и выровняйте контактную поверхность кузова. б) Очистите поверхность среза куском ткани, смоченном в растворителе.
2. Если устанавливается ранее снятое стекло, то необходимо его очистить.
3. Установите новую проставку на стекло, как показано на рисунке.

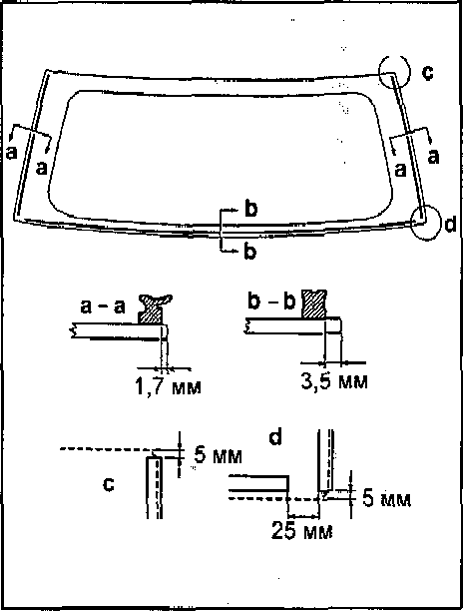

4. Установите молдинг, как показано на рисунке.
5, Предварительно установите стекло и нанесите метки совмещения на
стекло и кузов.
7. С помощью кисти нанесите праймер на незащищенную часть кузова.
8. Нанесите праймер на ребро и контактную поверхность стекла.
Внимание:
9. Используя шприц, нанесите клей на все контактные поверхности стекла,
как показано
10. Установите стекло
а) Расположите стекло согласно меткам совмещения и осторожно вдавите его
вдоль обода.
11. Проверка и устранение негерметичности соединения.
12. Установите снятые детали в порядке, обратном снятию |
Тойота Филдер. Снятие заднего бокового стекла - схема |
1 - крышка №1 вещевого ящика багажного отделения,
4 - уплотнитель задней двери,
8 - отделка задней стойки, 10 – боковая отделка багажного отделения,
11 - уплотнитель задней боковой двери, 13 - заднее боковое стекло
|
Тойота Филдер. Снятие заднего бокового стекла |
1. Снимите отделку порога задней боковой двери (см. раздел "Отделка крыши")
2. Снимите следующие детали:
3. Снимите отделку направляющей ремня безопасности заднего сиденья
4. Снимите боковую отделку багажного отделения (см. раздел "Отделка крыши")
5. Отделку задней стойки (см. раздел "Отделка крыши")
6. С помощью ножа срежьте кромку молдинга стекла, как показано на
рисунке,
7. Снимите заднее боковое стекло.
б) Закрепите концы струны на деревянных брусках.
Внимание: при снятии стекла постарайтесь не повредить окрашенные
поверхности и отделку. Чтобы не повредить панель при снятии стекла,
разместите пластмассовый лист
в) При помощи струны срежьте слой клея, пистоны и проставки
Внимание: при срезании оставляйте как можно больше клея на кузове |
Тойота Филдер. Установка заднего бокового стекла |
1. Очистите и выровняйте контактную поверхность кузова,
а) Ножом выровняйте слой клея, оставшийся на кузове, будьте
внимательны,
б) Очистите поверхность среза куском ткани, смоченным в растворителе
2. Если устанавливается ранее снятое стекло, то необходимо его очистить.
3. Нанесите праймер на незащищенную часть кузова.
4. Нанесите праймер на ребро и контактную поверхность стекла.
Внимание:
5. Используя шприц, нанесите клей на все контактные поверхности стекла,
Внимание: убедитесь в том, что установка стекла будет закончена в
6. Установите стекло. 7. Проверьте и устраните негерметичности соединения 8. Установите снятые детали в порядке, обратном снятию
|
