7.3.1. Система зажигания с распределителем зажигания
| ОБЩИЕ СВЕДЕНИЯ |

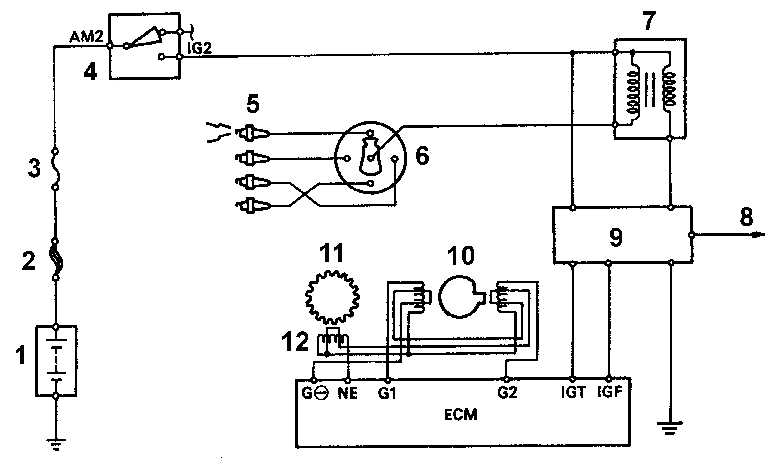

Бесконтактная система зажигания четырехцилиндровых двигателей
 |

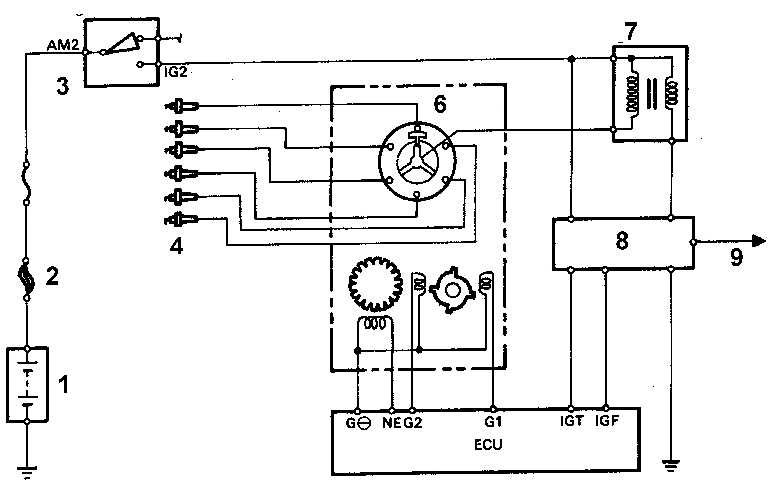

Электронная бесконтактная система зажигания шестицилиндровых двигателей 3VZ–FE V6
 |
Распределитель зажигания шестицилиндрового двигателя
 |

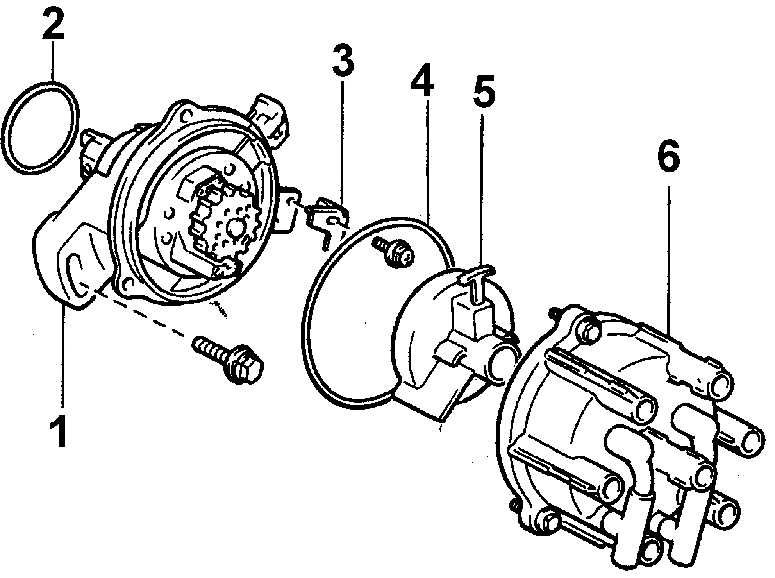

1 – корпус; 2 – уплотнительное кольцо круглого сечения; 3 – зажим крепления; 4 – уплотнительное кольцо круглого сечения; 5 – ротор распределителя; 6 – крышка распределителя |
Распределитель зажигания четырехцилиндровых двигателей
 |

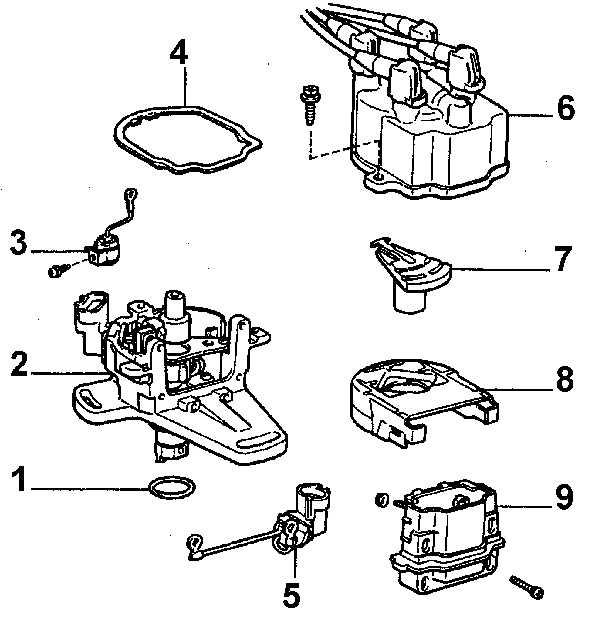

1 – уплотнительное кольцо круглого
сечения; 2 – корпус распределителя; 3 – конденсатор; 4 – прокладка; 5 – провода; 6 – крышка распределителя; 7 – ротор распределителя; 8 – защитный чехол катушки зажигания; 9 – катушка зажигания. |
Бесконтактная система зажигания с распределителем состоит из замка зажигания, аккумулятора, блока зажигания, датчика, катушки, проводов, распределителя зажигания и свеч зажигания. Система зажигания управляется блоком электронного управления ECM. Блок ЕСМ использует входы от различных датчиков, чтобы вычислить требуемую установку угла опережения зажигания и время накопления энергии на катушке зажигания.
