6.7. Топливный бак

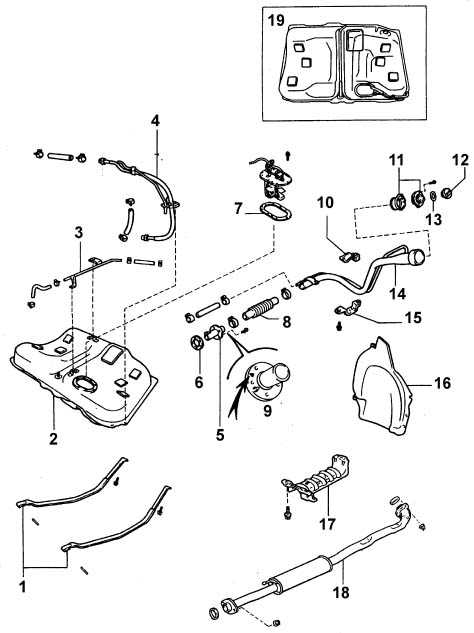

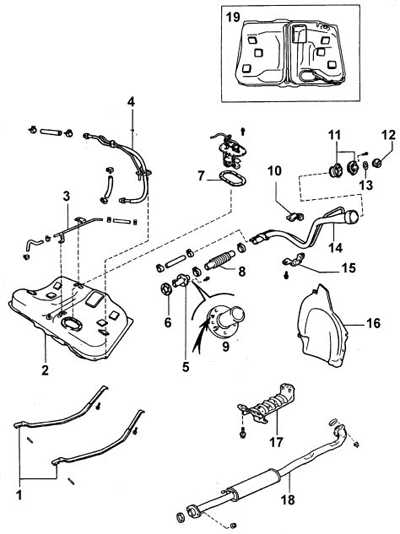

Топливный бак
|
|
|
1 – ремень крепления;
2 – топливный бак;
3 – топливная трубка EVAP;
4 – напорный топливопровод;
5 – патрубок;
6 – прокладка;
7 – прокладка;
8 – топливный шланг;
9 – метка установки;
10 – кронштейн;
|
11 – топливозаливная горловина;
12 – крышка;
13 – прокладка;
14 – топливозаливная труба;
15 – кронштейн;
16 – защитный кожух;
17 – термозащитный экран;
18 – центральная выхлопная труба;
19 – расположение прокладок топливного бака |

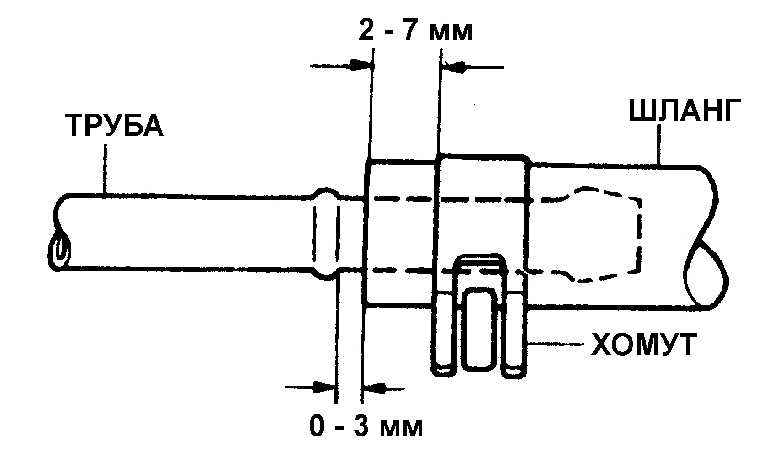

Типичное соединение топливного трубопровода с топливным шлангом
При снятии топливного бака уровень топлива в нем должен быть минимальным.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
| 1. Снимите крышку заливной горловины
топливного бака. |
2. Снимите провод массы с аккумулятора.
Предупреждения
в радиоприемнике кода против воровства, перед отсоединением аккумулятора
проверьте, что у вас имеются коды подключения.
с 1993 года система воздушной подушки безопасности отключается,
если аккумулятор отсоединяется на длительный срок. Если контрольная
лампа подушки безопасности загорается и остается гореть после повторного
подсоединения аккумулятора, необходимо обратиться в специализированную
мастерскую для восстановления работоспособности системы.
|
| 3. Поднимите автомобиль на подъемник
или установите над смотровой ямой. |
| 4. Поддержите топливный бак домкратом,
проложив между домкратом и топливным баком доску. |
| 5. Снимите центральную выхлопную
трубу. |
 |

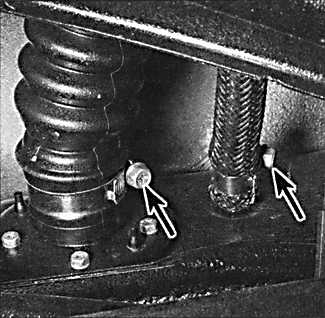

6. Отсоедините топливопроводы
от топливного бака и закройте их пробками. |
 |

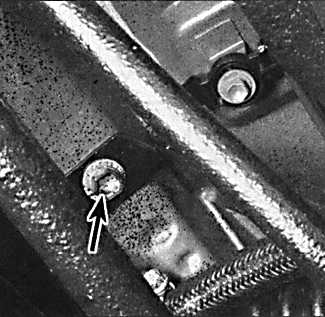

7. Поддерживая топливный бак,
отвинтите болты, крепящие два ремня крепления топливного бака. |
| 8. Медленно опустите топливный бак,
отсоедините от него оставшиеся трубки и электрический разъем и извлеките
топливный бак из-под автомобиля. |
9. Визуально проверьте состояние
топливного бака снаружи и внутри. Если в топливном баке имеются загрязнения
или осадки, вымойте его чистой водой или бензином.
Предупреждение
с топливным баком не пользуйтесь открытым огнем или инструментами,
при работе с которыми может возникнуть искра.
|
10. Установка производится в последовательности,
обратной снятию с учетом следующих моментов:
– при установке топливного бака в автомобиль проверьте, чтобы ни один
из шлангов не был пережат;
– проверьте, чтобы все трубы и шланги были правильно подсоединены
и надежно закреплены;
– залейте в топливный бак небольшое количество топлива и проверьте
топливную систему на герметичность. |
|
