Тойота Камри (92-97 года). Вентилятор радиатора (модели V6 с 1992 по 1994 г.)

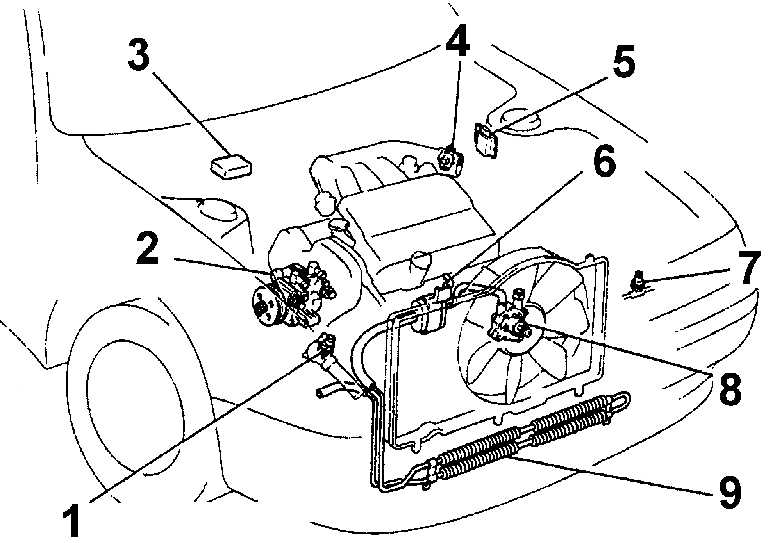

1 – датчик температуры охлаждающей жидкости; 2 - гидравлический насос; 3 - блок управления вентилятором радиатора (ECU); 4 - датчик положения дроссельной заслонки; 5 - блок зажигания;	6 - масляный фильтр; 7 - датчик давления; 8 - гидравлический двигатель; 9 - масляный радиатор

Модели с двигателями V6 с 1992 по 1994 г. имеют гидравлический привод вентилятора радиатора. Насос усилителя рулевого управления на этих моделях имеет два дополнительных шланга, которые подают жидкость к механизму усилителя рулевого управления и вентилятору радиатора. Вентилятор управляется электронным контрольным устройством вентилято ра радиатора (ECU) и электромагнитным клапаном, который регулирует объем поступающей жидкости к вентилятору радиатора.
