Тойота 4 раннер. Переключатель стеклоподъемника переднего пассажирского окна



Тойота 4 раннер. Переключатель стеклоподъемника переднего пассажирского окна

11.42.2. Переключатель стеклоподъемника переднего пассажирского окна

ОБЩИЕ СВЕДЕНИЯ

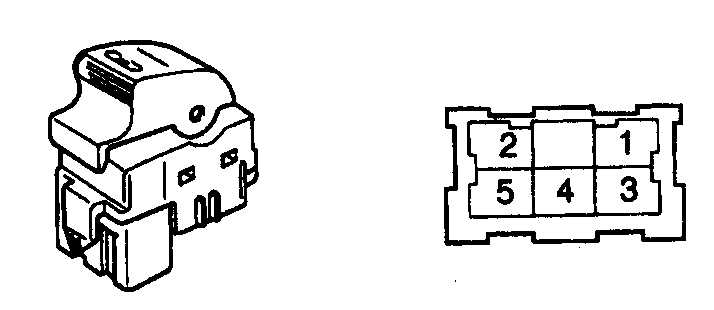

Нумерация выводов переключателя стеклоподъемника со стороны пассажиров

11.42.2 Переключатель стеклоподъемника переднего пассажирского окна Toyota 4runner


Разблокировка и блокировка стеклоподъемника

ПОРЯДОК ВЫПОЛНЕНИЯ
1. В положении UP переключателя цепь должна быть между выводами 8, 9 и 11, а также между выводами 4, 5 и 13.
2. В положении OFF переключателя цепь должна быть между выводами 4, 5 и 11, а также между выводами 4, 5 и 13.
3. В положении DOWN переключателя цепь должна быть между выводами 8, 9 и 13, а также между выводами 4, 5 и 11.
4. В положении UP переключателя цепь должна быть между выводами 8, 9 и 11.
5. В положении OFF переключателя цепь должна быть между выводами 11 и 13.
6. В положении DOWN переключателя цепь должна быть между выводами 8, 9 и 13.
